NYCZ500 Tassametro magneto-strittivo per la misurazione del livello del liquido con certificato CE e precisione ± 0,5 mm

NYCZ500 Tassametro magneto-strittivo per la misurazione del livello del liquido con certificato CE e precisione ± 0,5 mm

NYCZ500 Massimale magneto-strittivo di tipo bastonePrincipio di funzionamento

Il prodotto è costituito principalmente da una canna da misura, da una camera elettronica e da una palla galleggiante senza contatto montata sulla canna da misura.Il filo magnetostrittivo (cavo d'onda) è installato nella canna di misuraLa barra di misura è costituita da un tubo in acciaio inossidabile non magnetico, che protegge molto bene il filo conduttore d'onda.

Quando il misuratore di livello del liquido magnetostrictive è in funzione, il generatore di impulsi nella camera elettronica emette un impulso di partenza.genera un campo magnetico rotante che si muove nella direzione del filo conduttore d'ondaQuando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, genera un effetto di allungamento magnetostrictivo.causando la torsione del filo conduttore d'onda e generando un'onda meccanica a velocità costanteQuesta onda meccanica si propaga in due direzioni: l'onda meccanica che raggiunge l'estremità della barra di misura è assorbita dall'ammortizzatore.L'onda meccanica trasmessa alla camera elettronica viene rilevata dal meccanismo di raccolta dell'energia installato nella camera elettronica e convertita in corrispondente impulso di correnteIl meccanismo di raccolta dell'energia calcola la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello di liquido misurato.

NYCZ500 Massimale magneto-strittivo di tipo bastone Caratteristiche di progettazione

1. Ampia applicabilità: una varietà di forme di sonda, una varietà di forme di connessione di processo, una varietà di materiali di produzione, può essere progettato su misura;

2. affidabilità: poiché il misuratore di livello magnetostrictivo adotta il principio della guida d'onda, non vi è alcuna parte meccanica in movimento, quindi non vi è attrito, nessun usura.L'intero convertitore è racchiuso in un tubo in acciaio inossidabile, e il mezzo di misura senza contatto, funzionamento affidabile dei sensori, lunga durata.

3. Alta precisione: poiché il livellatore magnetostrictivo funziona con impulsi di guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di partenza e dell'impulso di fine,quindi la precisione di misura è elevata e la risoluzione è migliore di 0..01%FS, che è difficile da raggiungere con altri sensori.

4Buona sicurezza: il misuratore di livello magnetostrittivo ha elevate prestazioni a prova di esplosione, intrinsecamente sicuro, sicuro da usare, particolarmente adatto per la misurazione di materiali chimici e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione, evitando l'insicurezza della misurazione manuale.

5. il misuratore di livello magnetostrictive è facile da installare e semplice da mantenere: il misuratore di livello magnetostrictive è generalmente installato attraverso l'apertura esistente nella parte superiore del serbatoio,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm, e non possono influenzare la normale produzione durante il processo di installazione.

NYCZ500 Massimale magneto-strittivo di tipo bastone Campi di applicazione

1- Misurazione e controllo del livello del campo industriale

2Misurazione e controllo del livello del serbatoio

3Controllo del livello del liquido nei processi chimici

4Controllo del livello di liquido del serbatoio farmaceutico

5Controllo dei serbatoi alimentari e delle bevande

6Monitoraggio del livello dell'acqua delle dighe

7Acqua potabile e trattamento delle acque reflue

8- Misurazione e controllo dell'interfaccia olio-acqua

9. Sistema di gestione dei contatori delle stazioni di servizio

10. Altri sistemi di misurazione e controllo del livello del liquido

NYCZ500 Massimale magneto-strittivo di tipo bastoneParametri tecnici

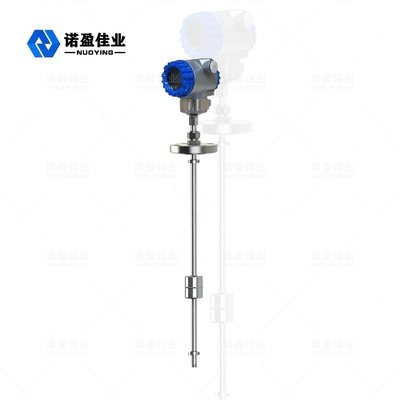

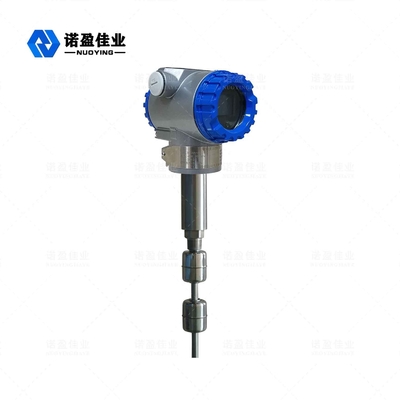

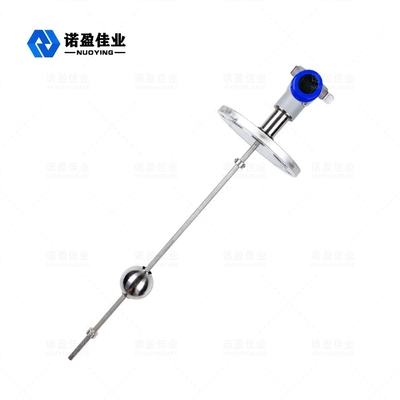

NYCZ500 Massimale magneto-strittivo di tipo bastone Immagini correlate
