NYCZ500 Misuratore di livello magnetostrictivo per la misurazione delle interfacce liquido-liquido con elevata affidabilità

NYCZ500 Misuratore di livello magnetostrictivo per la misurazione delle interfacce liquido-liquido con elevata affidabilità

NYCZ500 Misuratore di livello magnetostrictivoPrincipio di funzionamento

Il prodotto è costituito principalmente da una canna da misura, da una camera elettronica e da una palla galleggiante senza contatto montata sulla canna da misura.Il filo magnetostrittivo (cavo d'onda) è installato nella canna di misuraLa barra di misura è costituita da un tubo in acciaio inossidabile non magnetico, che protegge molto bene il filo conduttore d'onda.

Quando il misuratore di livello del liquido magnetostrictive è in funzione, il generatore di impulsi nella camera elettronica emette un impulso di partenza.genera un campo magnetico rotante che si muove nella direzione del filo conduttore d'ondaQuando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, genera un effetto di allungamento magnetostrictivo.causando la torsione del filo conduttore d'onda e generando un'onda meccanica a velocità costanteQuesta onda meccanica si propaga in due direzioni: l'onda meccanica che raggiunge l'estremità della barra di misura è assorbita dall'ammortizzatore.L'onda meccanica trasmessa alla camera elettronica viene rilevata dal meccanismo di raccolta dell'energia installato nella camera elettronica e convertita in corrispondente impulso di correnteIl meccanismo di raccolta dell'energia calcola la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello di liquido misurato.

NYCZ500 Misuratore di livello magnetostrictivo Caratteristiche di progettazione

1. Ampia applicabilità: una varietà di forme di sonda, una varietà di forme di connessione di processo, una varietà di materiali di produzione, può essere progettato su misura;

2. affidabilità: poiché il misuratore di livello magnetostrictivo adotta il principio della guida d'onda, non vi è alcuna parte meccanica in movimento, quindi non vi è attrito, nessun usura.L'intero convertitore è racchiuso in un tubo in acciaio inossidabile, e il mezzo di misura senza contatto, funzionamento affidabile dei sensori, lunga durata.

3. Alta precisione: poiché il livellatore magnetostrictivo funziona con impulsi di guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di partenza e dell'impulso di fine,quindi la precisione di misura è elevata e la risoluzione è migliore di 0..01%FS, che è difficile da raggiungere con altri sensori.

NYCZ500 Misuratore di livello magnetostrictivoParametri tecnici

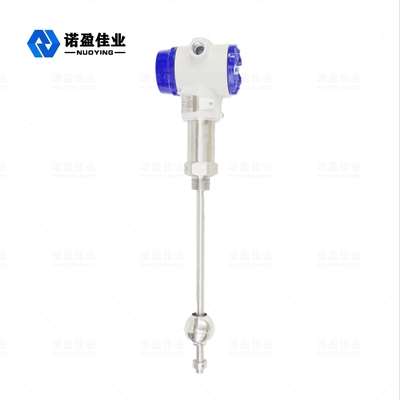

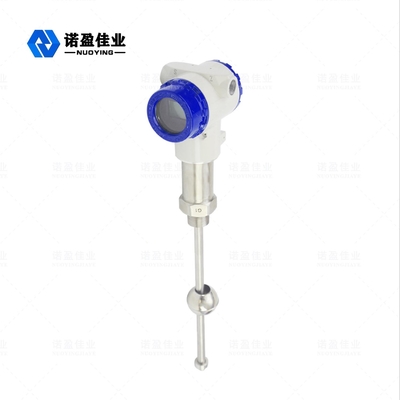

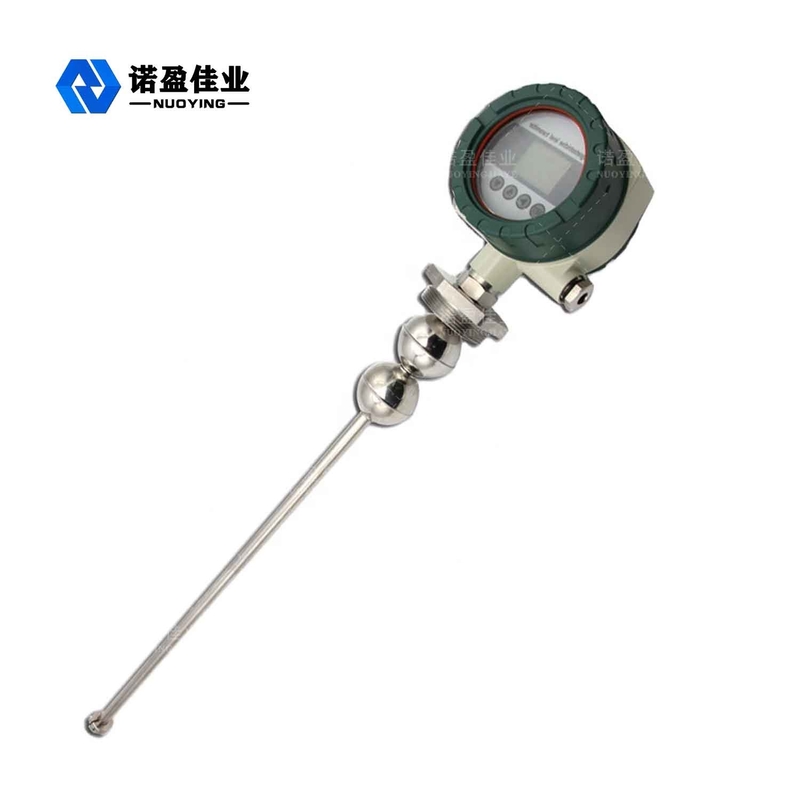

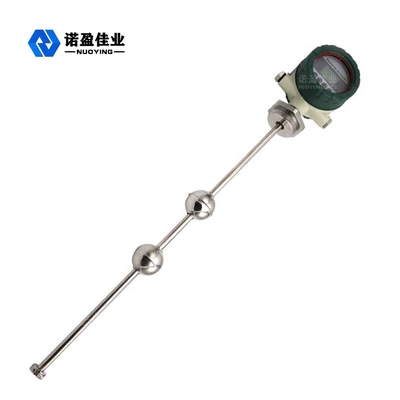

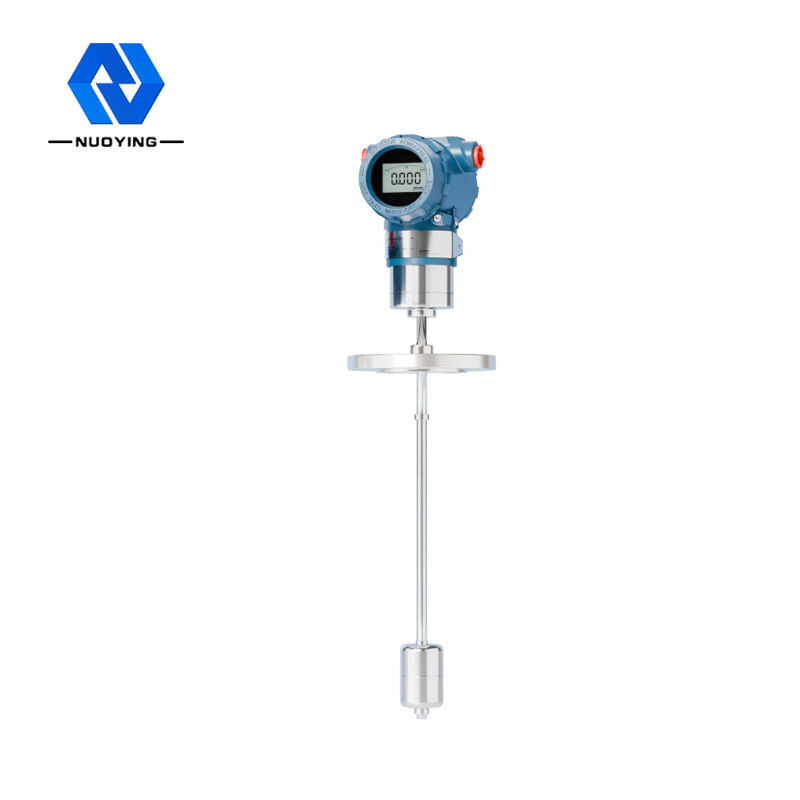

NYCZ500 Misuratore di livello magnetostrictivo Immagini correlate
