| Marchio: | NUOYING |
| Numero di modello: | NYCZ500 |
| MOQ: | 1 PC |
| prezzo: | $538~$1200/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
NYCZ500 Manometro di livello magnetostrictivo 24VDC Trasmettitore di livello dell'acqua in acciaio inossidabile di alta precisione Made in China
NYCZ500 Misuratore di livello magnetostrictivoPrincipio di funzionamento
Il prodotto è costituito principalmente da una canna da misura, da una camera elettronica e da una sfera galleggiante senza contatto montata sulla canna da misura.Il filo magnetostrittivo (cavo d'onda) è installato nella canna di misuraLa barra di misura è costituita da un tubo in acciaio inossidabile non magnetico, che protegge molto bene il filo conduttore d'onda.
Quando il misuratore di livello del liquido magnetostrictive è in funzione, il generatore di impulsi nella camera elettronica emette un impulso di partenza.genera un campo magnetico rotante che si muove nella direzione del filo conduttore d'ondaQuando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, genera un effetto di allungamento magnetostrictivo.causando la torsione del filo conduttore d'onda e generando un'onda meccanica a velocità costanteQuesta onda meccanica si propaga in due direzioni: l'onda meccanica che raggiunge l'estremità della barra di misura è assorbita dall'ammortizzatore.L'onda meccanica trasmessa alla camera elettronica viene rilevata dal meccanismo di raccolta dell'energia installato nella camera elettronica e convertita in corrispondente impulso di correnteIl meccanismo di raccolta dell'energia calcola la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello di liquido misurato.
NYCZ500 Misuratore di livello magnetostrictivo Campi di applicazione
1- Misurazione e controllo del livello del campo industriale
2Misurazione e controllo del livello del serbatoio
3Controllo del livello del liquido nei processi chimici
4Controllo del livello di liquido del serbatoio farmaceutico
5Controllo dei serbatoi alimentari e delle bevande
NYCZ500 Misuratore di livello magnetostrictivoParametri tecnici
| Modello | NYCZ500 |
| Applicazione tipica | Misurazione del livello del liquido, misurazione dell'interfaccia liquido-liquido |
| Forma dell'antenna | Tipo di bastone |
| Materiale dell'antenna | 304, 316L (facoltativo) |
| Intervallo di misura | 0️5 metri |
| Precisione di misura | ±0,5 mm |
| Angolo di misura | 10° |
| Fornitore di alimentazione | 24VDC (2 fili, 4 fili), 220VAC |
| Temperatura di processo | -40 ̊+200°C |
| Pressione di processo | -0,1 ~ 10,0 MPa |
| Connessione di processo | Filtro, flange, supporto (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus |
| Corrente di lavoro | 4...20mA |
| Caratteristica del carico | Resistenza massima al carico 600Ω per la corrente di uscita; resistenza massima al carico 2mA per la tensione di uscita |
| Tempo di risposta | 0.2-5 ms |
| Livello di protezione | IP65, IP67, IP68 (facoltativo) |
| Grado a prova di esplosione | ExiaIICT6 Ga; ExiaIICT6 Gb |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

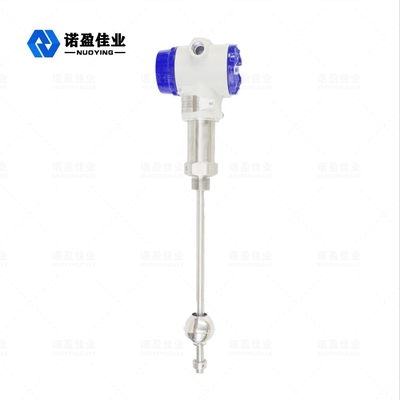

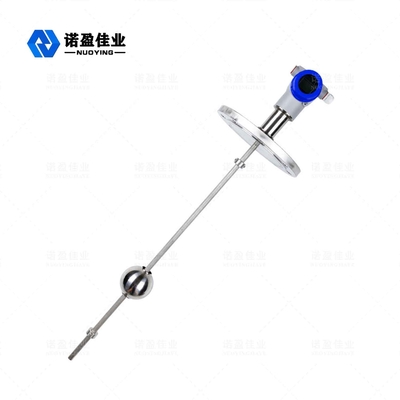

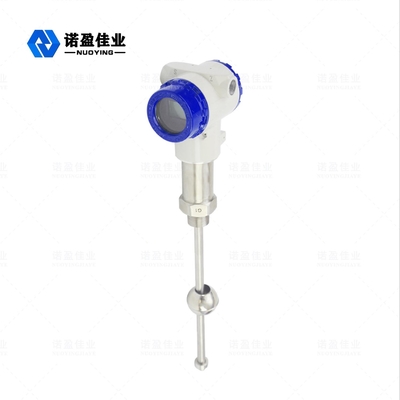

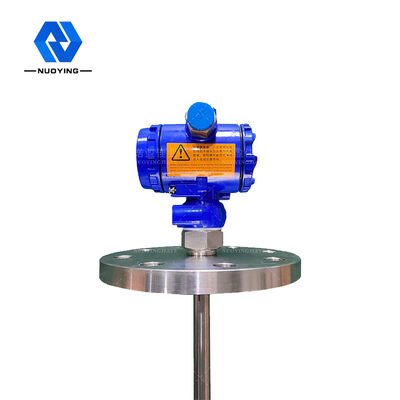

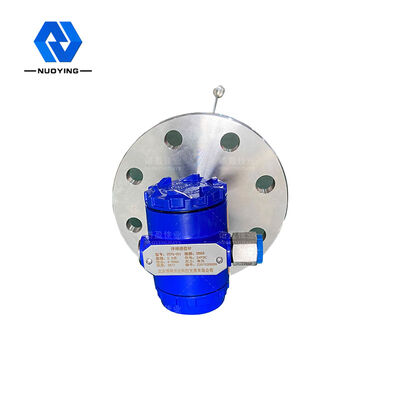

NYCZ500 Misuratore di livello magnetostrictivo Immagini correlate
