NYCZ500 Modulo di misura del livello magnetostrictive per la misurazione del livello di vari liquidi con un raggio di 25 m

NYCZ500 Modulo di misura del livello magnetostrictive per la misurazione del livello di vari liquidi con un raggio di 25 m

NYCZ500 Tipo di cavo, misuratore di livello magnetostrictivePrincipio di funzionamento

Il prodotto è costituito principalmente da una canna da misura, da una camera elettronica e da una palla galleggiante senza contatto montata sulla canna da misura.Il filo magnetostrittivo (cavo d'onda) è installato nella canna di misuraLa barra di misura è costituita da un tubo in acciaio inossidabile non magnetico, che protegge molto bene il filo conduttore d'onda.

Quando il misuratore di livello del liquido magnetostrictive è in funzione, il generatore di impulsi nella camera elettronica emette un impulso di partenza.genera un campo magnetico rotante che si muove nella direzione del filo conduttore d'ondaQuando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, genera un effetto di allungamento magnetostrictivo.causando la torsione del filo conduttore d'onda e generando un'onda meccanica a velocità costanteQuesta onda meccanica si propaga in due direzioni: l'onda meccanica che raggiunge l'estremità della barra di misura è assorbita dall'ammortizzatore.L'onda meccanica trasmessa alla camera elettronica viene rilevata dal meccanismo di raccolta dell'energia installato nella camera elettronica e convertita in corrispondente impulso di correnteIl meccanismo di raccolta dell'energia calcola la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello di liquido misurato.

NYCZ500 Tipo di cavo Magnetostrictive Level Gauge Caratteristiche di progettazione

◎ Applicabilità più ampia, con forme di sonda multiple, forme di connessione di processo multiple e materiali di produzione multipli, che possono essere personalizzati;

◎ Forte affidabilità: poiché il misuratore di livello del liquido magnetostrictivo adotta il principio della guida d'onda, non vi è alcuna parte mobile meccanica, quindi non vi è attrito e usura.Tutto il convertitore è racchiuso in un tubo in acciaio inossidabileIl sensore funziona in modo affidabile e ha una lunga durata di vita.

◎Buona sicurezza: il misuratore di livello del liquido magnetostrictivo ha elevate prestazioni a prova di esplosione, è intrinsecamente sicuro e sicuro da usare,e è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabiliNon è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.

NYCZ500 Tipo di cavo, misuratore di livello magnetostrictiveParametri tecnici

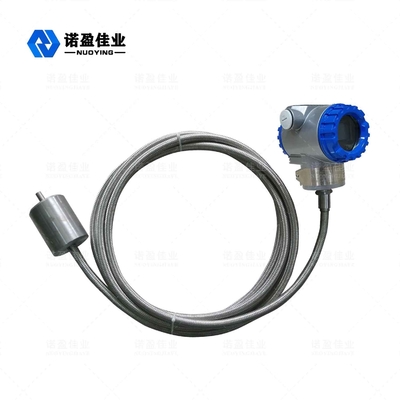

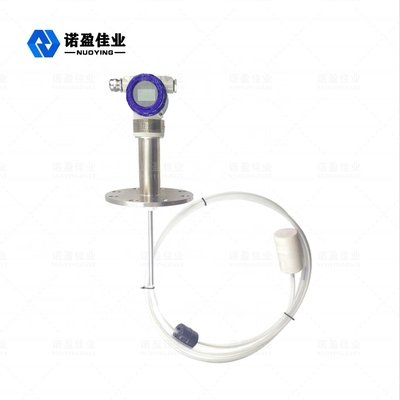

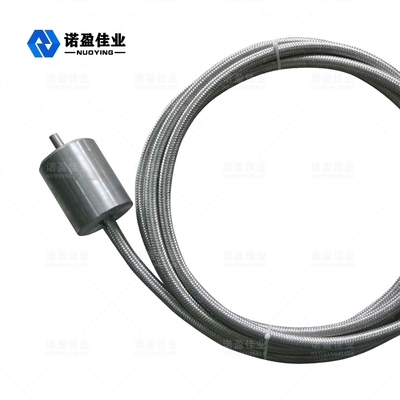

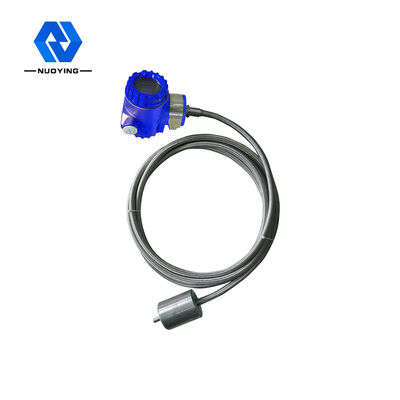

NYCZ500 Tipo di cavo, misuratore di livello magnetostrictive Immagini correlate
