NYLL-CH Meteo di calore elettromagneticor

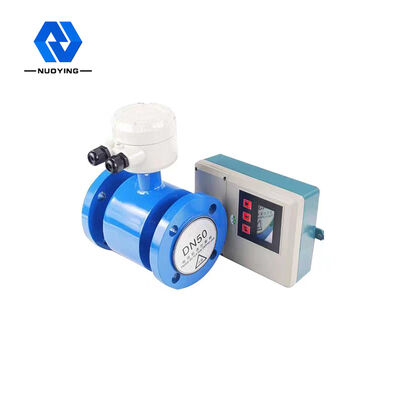

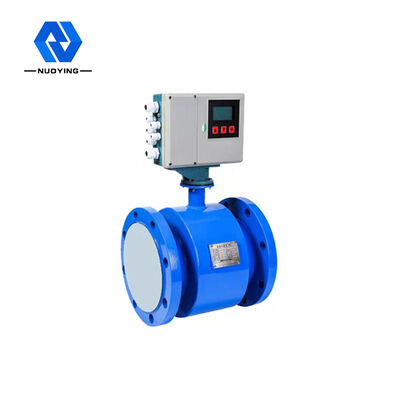

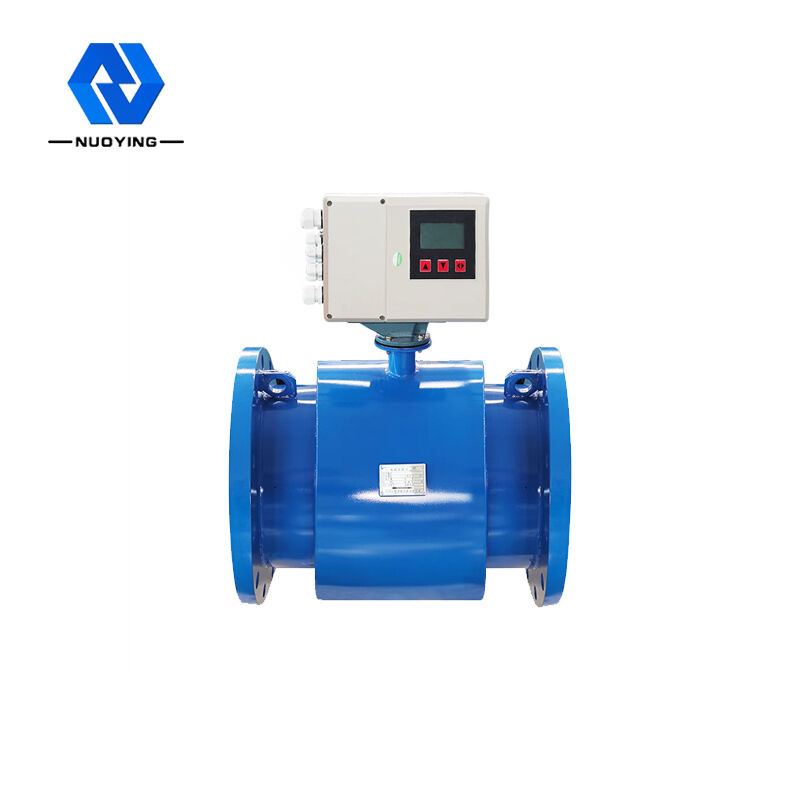

Il termometro elettromagnetico NYLL-CH è progettato per l'applicazione speciale di stazioni di scambio di energia e calore distribuite in edifici intelligenti, in grado di misurare direttamente il flusso e il freddo e il calore.Non è necessario un totalizzatore di flusso aggiuntivo e Pt1000Il sensore di flusso elettromagnetico è utilizzato come termometro elettromagnetico per rilevare la velocità di flusso del fluido di trasferimento di calore,e ha le caratteristiche di alta precisione, un'ampia gamma di applicazioni e una conveniente e semplice taratura online.

NYLL-CH Meteo di calore elettromagneticorParametri tecnici

NYLL-CH Meteo di calore elettromagneticorPrestazioni Parametri

NYLL-CH Meteo di calore elettromagneticor Principio di funzionamento

L'acqua calda (acqua fredda) fornita da una fonte di calore scorre in un sistema di scambio termico (radiatore, scambiatore di calore o sistema complesso composto da essi) ad una temperatura superiore (inferiore),e scorre a una temperatura inferiore (più alta)Durante questo processo, il calore viene rilasciato o assorbito dall'utente attraverso lo scambio termico (nota: questo processo comprende il processo di scambio di energia del sistema di riscaldamento e del sistema di raffreddamento).

Quando l'acqua scorre attraverso il sistema di scambio termico, la quantità di calore rilasciata o assorbita dal sistema viene calcolata e visualizzata dal calcolatore.secondo la portata gτi1ven del sensore di portata e la temperatura dell'acqua di riserva data dal sensore di temperatura pτ0, e il tempo che passa il flusso d'acqua.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q: la quantità di calore rilasciato o assorbito dal sistema,Jor kWh; Qm: la massa dell'acqua che scorre attraverso il termometro, kg/h;

Qv: il volume di acqua che scorre attraverso il termometro, m3/h; P: la densità di acqua che scorre attraverso il termometro, kg/ms;

△h: differenza di entalpia dell'acqua alle temperature di ingresso e di uscita del sistema di scambio termico, J/kg;

T: tempo, h;

NYLL-CH Meteo di calore elettromagneticorCaratteristiche di progettazione

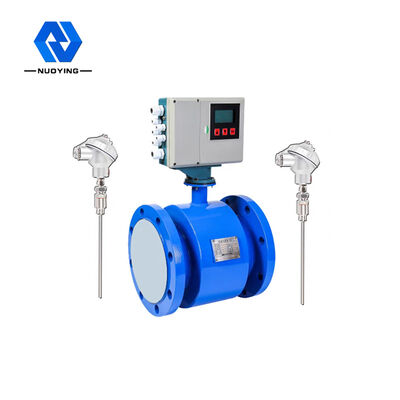

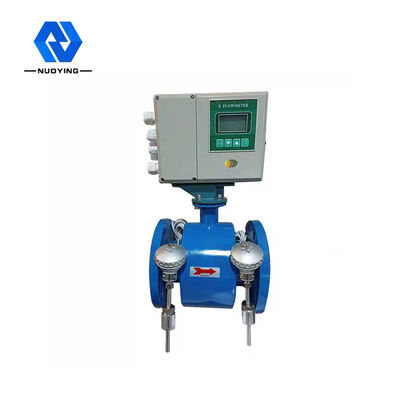

◎ Misurazione del freddo e del calore: il convertitore ha la funzione di misurare direttamente il freddo e il calore ed è dotato di 2 Pt1000 standard.Non è necessario dotarlo di un totalizzatore di flusso di freddo e calore per facilitare l'installazione e ridurre i costi di acquisto e installazione.
Alta affidabilità: dopo rigorose prove quali EMC, sicurezza, temperature elevate e basse, superiori alle norme nazionali GB/T17616, G B/2423, GB/T16499.
◎ Risposta rapida: utilizzare 32BitMCU, 24BitADC e algoritmo di filtraggio ottimizzato, risposta rapida, dati di misura accurati e stabili, adatti alla misurazione e al controllo quando le apparecchiature sono abbinate.
◎ elettrodo di messa a terra: tecnologia brevettata NONCON,che forma una bilancia di misurazione nella sezione di misurazione ed elimina l'errore di misura causato da una cattiva messa a terra per garantire l'accuratezza della misurazione a lungo termineNon è necessario dotarlo di un anello di messa a terra per ridurre i costi di materiale e di installazione.
◎ Tecnologia IP68 separata: utilizzare tecnologia di progettazione IP68 particolarmente dettagliata, utilizzare sigillante IP68 speciale importato,speciale cavo IP68 e progettazione di sigilli IP68 multipli per impedire la condensazione del sensore IP68 separato.
◎ Alto rapporto segnale/rumore: il sensore utilizza una tecnologia ad alto rapporto segnale/rumore.Il convertitore utilizza parti e tecnologie di progettazione a basso rumore e di alta precisione per facilitare la misurazione del flusso minimo.
◎ Progettazione a bassa potenza; progettazione ottimizzata del circuito di eccitazione, il consumo di energia è ridotto di oltre 3 volte rispetto ai flussometri elettromagnetici convenzionali,e può ottenere un risparmio energetico in un gran numero di applicazioni.
◎ Display cinese: utilizzare schermo LCD a display cinese per una facile comprensione e funzionamento
◎ Tecnologia di alimentazione ottimizzata: utilizzare un design ottimizzato dell'alimentazione, tecnologia matura e affidabile, elevata efficienza di conversione e un uso affidabile a lungo termine.

◎ cablaggio rapido: utilizzare il blocco terminale internazionale migliore, che è rapido, conveniente e affidabile, per garantire una misurazione stabile e affidabile a lungo termine.
◎ Segnale di uscita: equipaggiato con RS-485 standard, (4-20) mA, frequenza / impulso, risposta di uscita rapida e la porta è dotata di misure di protezione come la protezione da fulmini.
