| Marchio: | NUOYING |
| Numero di modello: | NYRD-808 |
| MOQ: | 1pc |
| prezzo: | $229~559/pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |

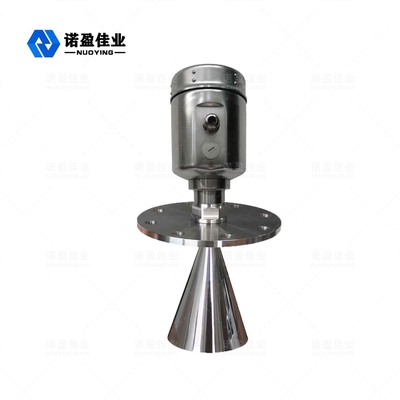

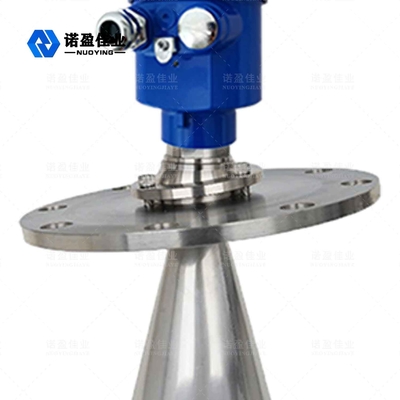

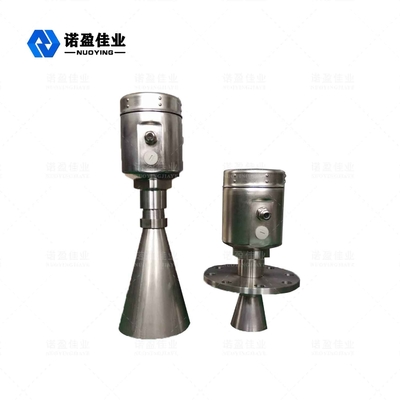

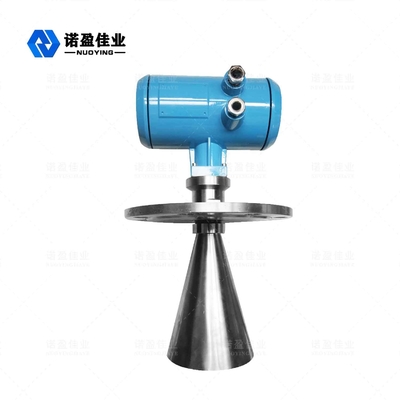

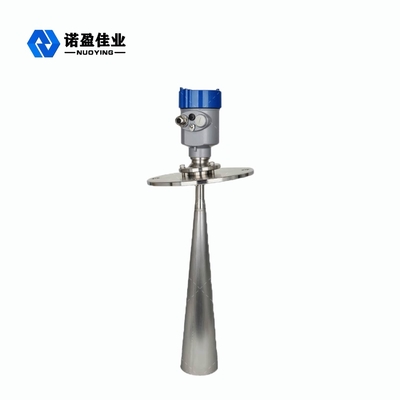

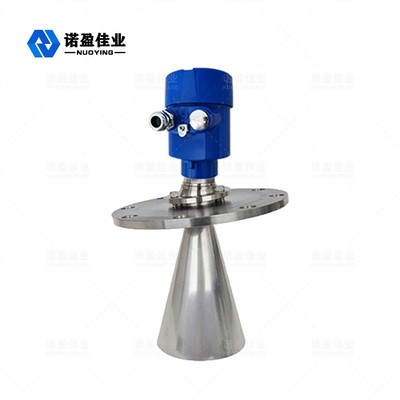

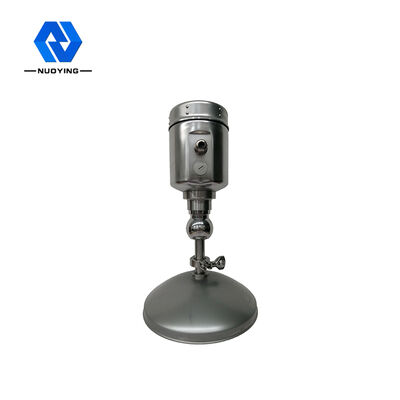

Radar Radar Misuratore Parametro tecnico
| Applicazione tipica | Liquido corrosivo ecc. |
| Frequenza di trasmissione | 26GHz |
| Precisione | 3mm |
| Portata | 20m |
| Materiale antenna | PFA (opzionale) |
| Campionamento eco | 100 volte/s |
| Temperatura di processo | -40~130°C |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Connessione di processo | flangia |
| Interfaccia elettrica | M20×1.5, ½ " NPT |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Alimentazione | 24V DC 220VAC (opzionale) |
| Potenza | 3W |
| Grado antideflagrante | ExiaIICT6(opzionale) |
| Classe di protezione | IP67 |
Nota: I prodotti possono essere personalizzati in base alle specifiche esigenze degli
utenti!
L'antenna radar emette un impulso a microonde stretto e lo trasmette verso il basso attraverso l'antenna. Dopo che l'impulso tocca la superficie del mezzo da misurare, viene riflesso indietro e nuovamente accettato dal sistema antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (poiché la velocità di propagazione dell'impulso è estremamente elevata, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e tornare al ricevitore è quasi istantaneo). Radar Livello
Principio di misurazione del misuratore
L'antenna radar emette un impulso a microonde stretto e lo trasmette verso il basso attraverso l'antenna. Dopo che l'impulso tocca la superficie del mezzo da misurare, viene riflesso indietro e nuovamente accettato dal sistema antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (poiché la velocità di propagazione dell'impulso è estremamente elevata, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e tornare al ricevitore è quasi istantaneo). Radar Livello
Caratteristiche di progettazione del misuratore
L'antenna è di piccole dimensioni e facile da installare; Radar senza contatto, senza usura, senza inquinamento.
Quasi non influenzato da corrosione e schiuma; È quasi non influenzato dai cambiamenti di vapore acqueo, temperatura e pressione nell'atmosfera.
L'ambiente con polvere seria ha poca influenza sul lavoro del misuratore di livello ad alta frequenza.
Lunghezza d'onda più corta e migliore riflessione su superfici solide inclinate.
L'angolo del fascio è piccolo e l'energia è concentrata, il che migliora la capacità di eco ed è vantaggioso per evitare oggetti interferenti.
L'area cieca di misurazione è più piccola e si possono ottenere buoni risultati per la misurazione di serbatoi di piccole dimensioni.
L'elevato rapporto segnale-rumore consente prestazioni migliori anche in condizioni fluttuanti.
