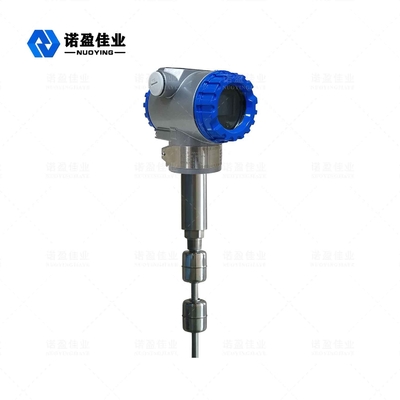

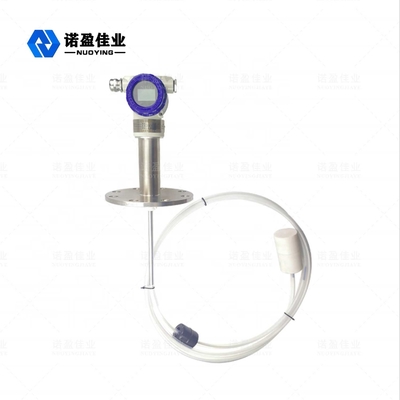

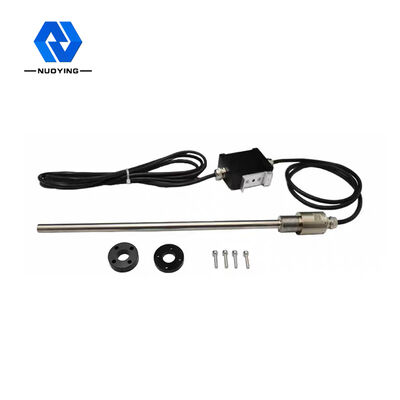

NuoyingNYCZ500-1Misuratore di livello del liquido magnetostrictivoVisualizzazione
Parametri del prodotto
Applicazione tipica
Misurazione del livello del liquido
Materiale per antenne
304, 316L (facoltativo)
Intervallo di misura

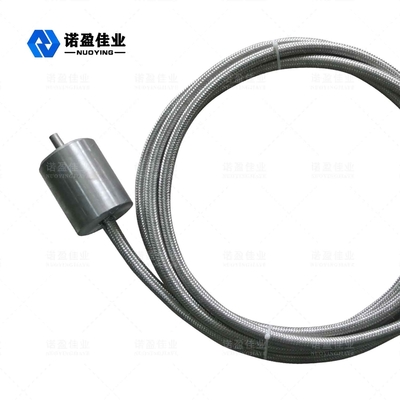

0-50 ‰ 5000 mm (tipo di cavo: 25 m)
Fornitore di alimentazione
24VDC ((Due linee, quattro linee)
Temperatura media
-40~+200°C
Pressione di processo
-0,1 ~ 2,0 MPa
Connessione di processo
Filtro, flange, supporto (facoltativo)
Fonte di uscita del segnale
4...20mA/HART/RS485/Modbus...
Descrizione dei prodotti
NYCZ500 Principio di funzionamento del misuratore di livello del liquido magnetostrictive
Il principio di funzionamento del misuratore di livello magnetostrictivo è illustrato nella figura.un compartimento elettronico e una sfera galleggiante senza contatto sulla canna di misurazioneLa barra di misura è dotata di filo magnetostrictivo (filo di guida d'onda) e la barra è costituita da un tubo di acciaio inossidabile non magnetico, che protegge molto bene il filo di guida d'onda.Quando il misuratore di livello magnetostrictive funziona, il generatore di impulsi nel compartimento elettronico emette un impulso di avvio. l'impulso di partenza viene trasmesso nel filo conduttore d'onda, genera un campo magnetico rotante che avanza nella direzione del filo conduttore d'onda.Questa onda meccanica si propaga in due direzioni,l'onda meccanica che raggiunge l'estremità della barra di misura è assorbita dall'ammortizzatore,l'onda meccanica che ritorna nella direzione del contenitore elettronico viene rilevata dal meccanismo di raccolta dell'energia installato nel contenitore elettronico e convertita in un corrispondente impulso di corrente, e il meccanismo di raccolta dell'energia calcola poi la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello di liquido misurato.
NYCZ500 Caratteristica di progettazione del misuratore di livello del liquido magnetostrictive
1. Applicabilità più ampia, una varietà di forme di sonda, una varietà di forme di connessione di processo, una varietà di materiali di produzione, può essere progettato su misura; 2. affidabilità: poiché il misuratore di livello magnetostrictivo adotta il principio della guida d'onda, non vi è alcuna parte meccanica in movimento, quindi non vi è attrito, nessun usura.L'intero convertitore è racchiuso in un tubo in acciaio inossidabile, e il mezzo di misura senza contatto, funzionamento affidabile dei sensori, lunga durata. 3. Alta precisione: poiché il livellatore magnetostrictive funziona con impulso di guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di partenza e dell'impulso di fine,quindi la precisione di misura è elevata e la risoluzione è migliore di 0.01%FS, che è difficile da raggiungere con altri sensori. 4Buona sicurezza: il misuratore di livello magnetostrittivo ha elevate prestazioni a prova di esplosione, intrinsecamente sicuro, sicuro da usare, particolarmente adatto per la misurazione di materiali chimici e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione, evitando l'insicurezza della misurazione manuale. 5. il misuratore di livello magnetostrictive è facile da installare e semplice da mantenere: il misuratore di livello magnetostrictive è generalmente installato attraverso l'apertura esistente nella parte superiore del serbatoio,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm, e non possono influenzare la normale produzione durante il processo di installazione.
NYCZ500 Magnetostrictive Liquid Level Meter Campo di applicazione
1- Misurazione e controllo del livello del campo industriale 2Misurazione e controllo del livello del serbatoio 3Controllo del livello del liquido nei processi chimici 4Controllo del livello di liquido del serbatoio farmaceutico 5Controllo dei serbatoi alimentari e delle bevande 6Monitoraggio del livello delle acque delle dighe 7Acqua potabile e trattamento delle acque reflue 8- Misurazione e controllo dell'interfaccia olio-acqua 9. Sistema di gestione della contabilità delle stazioni di servizio 10- Altre misure e controlli del livello del liquido...
