Dettagli:
|
Applicazione: | Temperatura, pressione e liquido leggermente corrosivo | Gamma di misura: | 30m |
---|---|---|---|
Materiale dell'antenna: | 316L | Accuratezza: | ± 3 mm |
Temperatura media: | -40C-250℃ | Pressione trattata: | -0,1 〜 4.OMPa |
Alimentazione elettrica: | 24VDC (due linee, quattro linee) | Collegamento trattato: | Supporto, flangia |

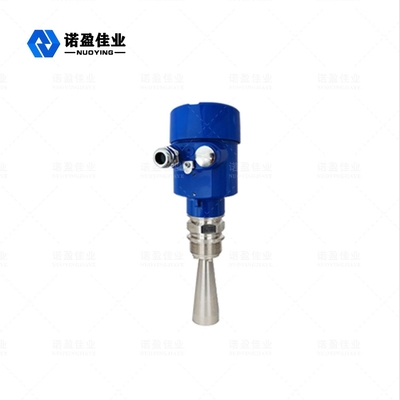

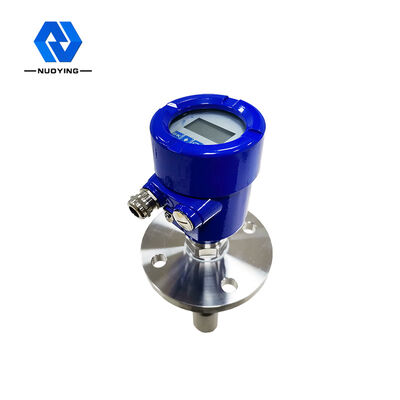

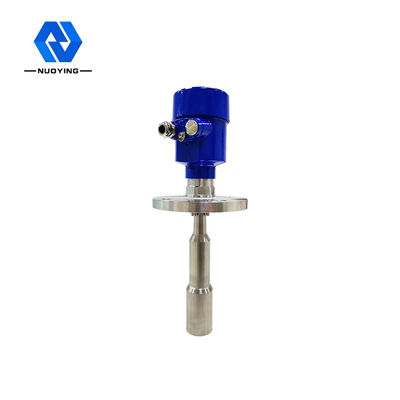

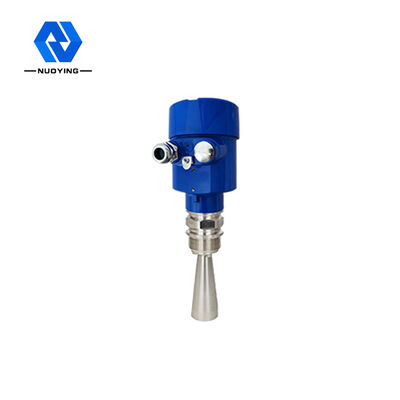

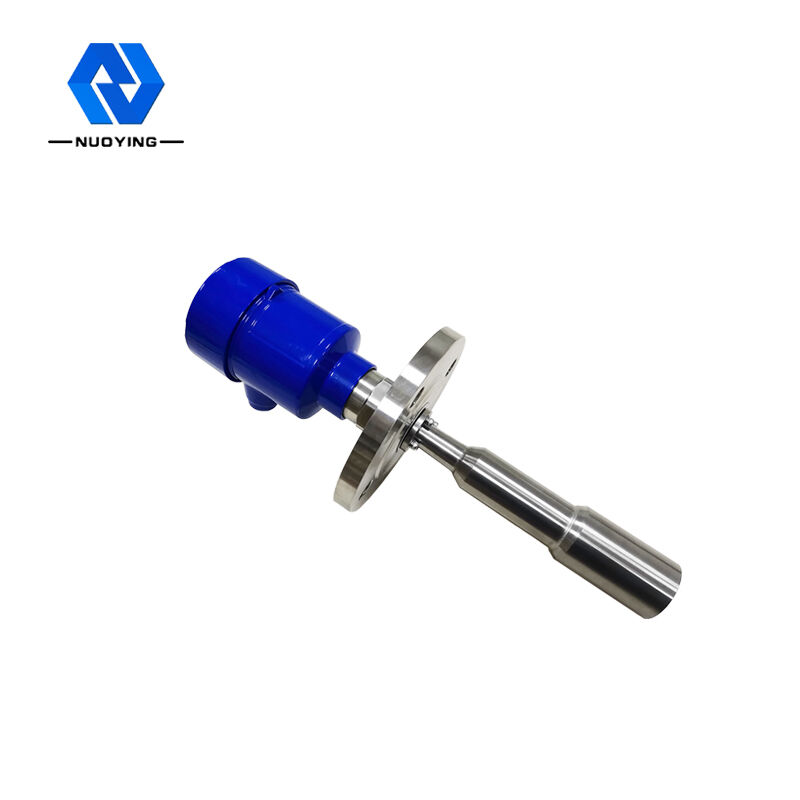

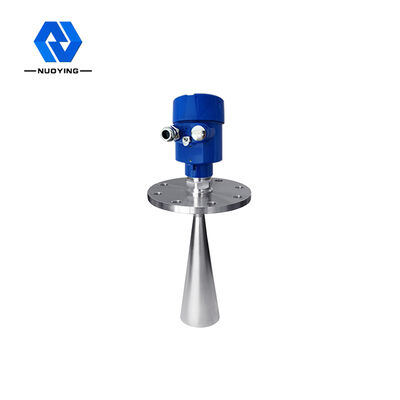

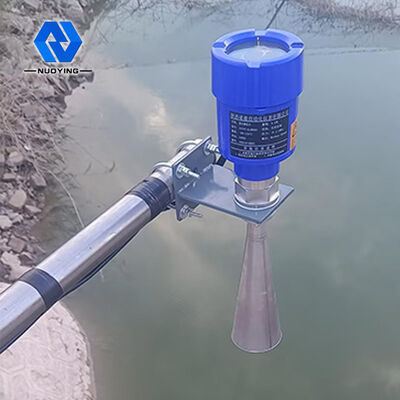

Trasmettitore di livello radar 26GHz NYRD-806
Trasmettitore di livello radarIntroduzione al prodotto
Il sensore di livello radar della serie NYR D80X è uno strumento di misura di livello radar ad alta frequenza a 26Hz con una distanza massima di misura di 80 metri.L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire l'elaborazione dell'analisi del segnale a velocità più elevata in modo che lo strumento possa essere utilizzato per alcune condizioni di misurazione complesse come bollitore di reazione, stoccaggio solido.
Trasmettitore di livello radarParametri tecnici
Modello | NYRD-806 |
Applicazione | Temperatura, pressione e liquido leggermente corrosivo |
Campo di misura | 30 m |
Materiale dell'antenna | 316L |
Precisione | ± 3 mm |
Media temperatura | 40°C—250°C |
Pressione di processo | 0.1 〜4.OMPa |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Connessione al processo | Supporto, Flangia |
Grado di protezione | IP67 |
Intervallo di frequenze | 26 GHz |
Grado antideflagrante | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
Uscita del segnale | 4... 20mA/HART (due / quattro) RS485/Modbus... |
numero attore | Temperatura di processo |
NYRD | 1 -40 〜+100°C |
Modello di prodotto | 2 -40 〜+130°C |
805 portata 10m | 3 -40 〜+250°C |
806 portata30m | 4 -40 〜+400°C |
807 portata20m | Y Tipo personalizzato speciale |
808 portata70m | Pressione di processo |
809 portata35m | 1 -0.1 〜+0.3MPa |
810 portata80m | 2 -0.1 〜+2.0MPa |
-86 portata20m | 3 -0.1~+4.0MPa |
-87 portata35m | Y Tipo personalizzato speciale |
-Gamma SL30m,80m | Sigillatura |
- Portata PB40m | Y Viton |
- Portata SD 40 m | K Kalrez |
-TJ portata 40 m | Y Tipo personalizzato speciale |
Antenna/dimensioni/materiale | Materiale della calotta/Protezione |
A Antenna a batteria / avvisatore acustico sigillato / PTFE | A Alluminio/IP67 |
B Antenna a tromba / 46mm / 316L | D Alluminio (doppia camera) /IP67 S SS 304/IP68 |
C Antenna a tromba / 76mm / 316L | Y Tipo personalizzato speciale |
D Antenna a tromba / 96mm / 316L | Grado antideflagrante |
E Antenna a tromba 121mm/316L | P standard |
Antenna inclinata F / 242 mm 316L | L Exia IICT6 |
P Antenna piatta / PTFE | G Exd[ia] IICT6 |
S Antenna a goccia / PTFE | Y Tipo personalizzato speciale |
R Antenna a stelo / clacson sigillato / PFA | Interfaccia elettrica |
Y Tipo personalizzato speciale | M M20X1.5 |
Controllo di processo | N 1/2〃NPT |
A Connessione filettata: G1%A | Y Tipo personalizzato speciale |
B Attacco flangiato: DN50 | Schermo |
C Attacco flangiato: DN80 | Una cintura |
D Attacco flangiato: DN100 | X Senza |
E Attacco flangiato: DN 150 | Suonò (Unità: cm) |
F Attacco flangiato universale | X |
G Installazione a staffa | |
Installazione dello stent H | |
Y Tipo personalizzato speciale | |
Potenza in uscita/alimentazione | |
2 4~20mA/24VDC bifilare | |
3 4~20mA/24VDC/Hart a due fili | |
4 4〜20mA/220VAC/Hart a quattro fili | |
5 RS485/Modbus |
Nota: personalizzato su richiesta
Trasmettitore di livello radarPrincipio operativo
L'antenna a livello radar emette un impulso a microonde stretto e lo trasmette attraverso l'antenna.Dopo che l'impulso ha toccato la superficie del mezzo da misurare, viene riflesso e accettato nuovamente dal sistema dell'antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (perché la velocità di propagazione dell'impulso è estremamente veloce, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e riflettersi sul ricevitore è quasi istantaneo.) Superficie della base di misurazione: filettatura inferiore o coperchio della flangia
Nota: utilizzare la temporizzazione dell'oggetto radar per garantire che il livello più alto non possa entrare nell'area cieca di misurazione (area D in figura)
Trasmettitore di livello radarCaratteristiche progettuali
