Campo di misura: | 30m | Tipo dell'antenna: | antenna del cavo |
---|---|---|---|
Materiale dell'antenna: | 304,316L (facoltativo) | Montaggio del metodo: | montaggio della flangia o montaggio del filo |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -0.1-4MPa, -1~40BAR |
Evidenziare: | Il trasmettitore livellato del radar di IP67 GWR,il trasmettitore livellato del radar di 316L GWR,IP67 ha guidato il sensore di livello del radar |

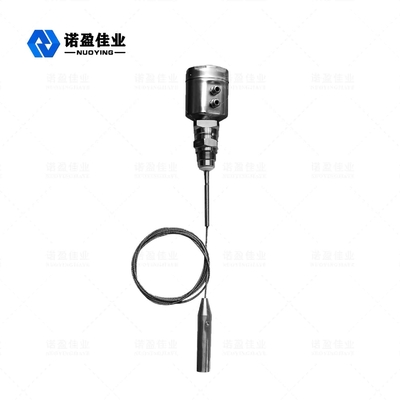

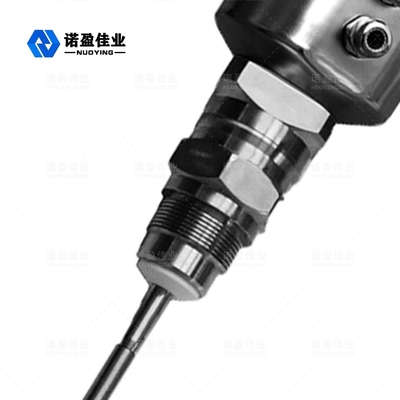

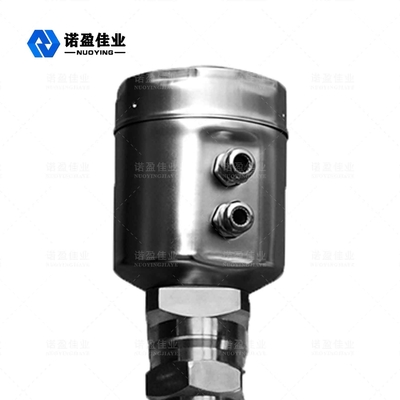

NYRD701 (acciaio inossidabile) Onda guidata da 1,8 GHz Radar Livello metro
Vantaggi tecnici del misuratore di livello radar ad onda guidata: misuratore di livello radar per la misura continua di livello di liquidi, particelle e liquami.La misurazione del misuratore di livello radar non è influenzata da variazioni medie, variazioni di temperatura, gas inerte e vapore, polvere, schiuma, ecc. La precisione del misuratore di livello radar è di 1 mm, la portata è di 30 metri, l'alta temperatura di 250 gradi, 40 kg di alta pressione, il misuratore di livello radar è adatto per l'area a rischio di esplosione.
L'indicatore di livello radar a onda guidata è un tipo di indicatore di livello basato sul principio TDR.L'impulso elettromagnetico dell'indicatore di livello viaggia alla velocità della luce lungo il cavo o la sonda.Parte dell'impulso dell'indicatore di livello viene riflesso per formare un'eco e ritorna al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso in quel periodo di tempo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
Parametri |
Frequenza: 100 MHZ-1,8 GHZ |
Interfaccia di comunicazione | Protocollo di comunicazione HART |
Connessione al processo |
G1-1/2 |
Pressione di processo | -1 ~ 40 bar |
Energia |
Alimentazione: 24VDC (± 10%), tensione di ripple: 1Vpp |
Condizioni ambientali | temperatura -40 ℃ ~ +80 ℃ |
Grado di protezione dell'alloggiamento | IP68 |
Livelli di esplosione | EXiaIICT6 |
Collegamento dell'alimentazione della strumentazione e del cavo di uscita del segnale |
Condivisione di un cavo schermato a due fili |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
Il radar a onda guidata è il tipo di strumento di misura basato sul principio del viaggio nel tempo.L'onda radar viaggia alla velocità della luce e il suo tempo di funzionamento può essere convertito in un segnale di livello dai componenti elettronici.La sonda emette impulsi ad alta frequenza che si diffondono lungo il cavo e gli impulsi vengono riflessi quando incontrano la superficie del materiale e ricevuti dal ricevitore all'interno del misuratore.Il segnale di distanza viene quindi convertito nel segnale di livello.
Ingresso
Il segnale dell'impulso riflesso viene ricondotto lungo il cavo al circuito elettronico del misuratore e il microprocessore elabora questo segnale per identificare l'eco prodotta dagli impulsi a microonde sulla superficie del materiale.Il riconoscimento del segnale di eco corretto viene effettuato dal software intelligente.La distanza D dalla superficie del materiale è proporzionale alla corsa nel tempo T dell'impulso:
D=C×T/2
dove C è la velocità della luce
Essendo nota la distanza E del serbatoio vuoto, il livello L è:
L=ED
Produzione
Impostare di conseguenza l'altezza del serbatoio vuoto E (= il punto zero), l'altezza del serbatoio pieno F (= il fondo scala) e alcuni parametri dell'applicazione.I parametri dell'applicazione faranno adattare automaticamente lo strumento all'ambiente di misurazione, corrispondente all'uscita di 4 ~ 20 mA.
Radar Livello metroCaratteristiche del progetto
Radar Livello metroDistanza di misurazione
La tabella seguente elenca la relazione tra le diverse categorie del mezzo misurato e la distanza di misurazione.
Indice medio | DK(ε) | Particelle solide | Liquido | Campo di misura |
1 | 1.4…1.6 | -Gas di condensazione, es. N2CO2 | 3m(Si riferisce solo alla sonda ad asta coassiale) | |
2 | 1.6…1.9 |
-Particelle di plastica della cintura |
-Gas di petrolio liquefatto, es. propano |
25 m |
3 | 1.9…2.5 | -Cemento ordinario,Intonaco | -Olio minerale, carburante | 30 m |
4 | 2.5…4 |
-Cereali, semi |
-Benzene, Stirene, Toluene |
30 m |
5 | 4…7 |
-Pietra bagnata, minerale |
- Clorobenzene, cloroformio |
30 m |
6 | >7 |
- Polvere di metallo |
- Liquidi acquosi |
30 m |
