Dettagli:
|
| Campo di misura: | 30m | Tipo dell'antenna: | tipo ad alta temperatura |
|---|---|---|---|
| materiale di caso: | cassa in acciaio inossidabile | Collegamento trattato: | Filettatura, flangia (facoltativa), |
| Frequenza: | 100MHZ-1.8GHZ | Temperatura di funzionamento: | -40~250℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -0.1-4MPa, -1~40BAR |
| Evidenziare: | trasmettitore livellato del radar di 22.5mA Wave guida,radar del sensore di livello dell'acqua 1.8GHz,tipo trasmettitore di pressione 1.8GHz del livello |
||

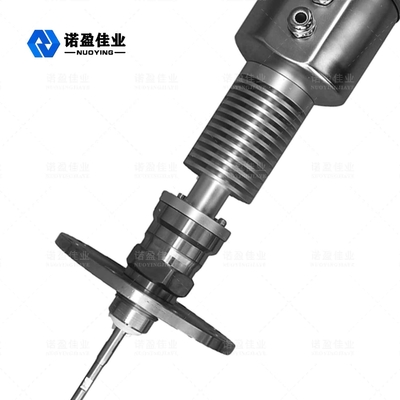

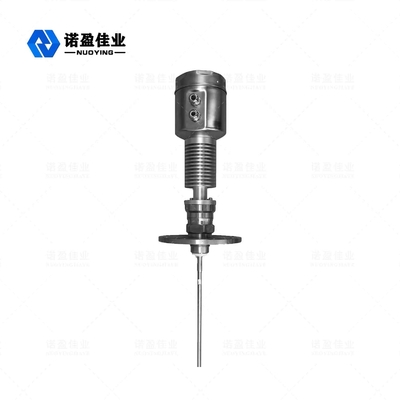

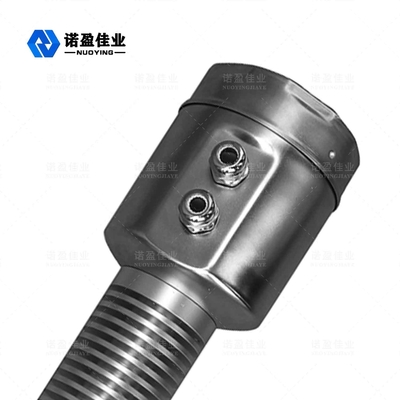

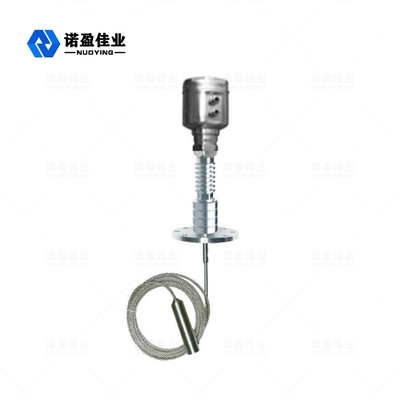

NYRD705 (acciaio inossidabile) Onda guidata da 1,8 GHz Radar Livello metro
NYRD705 Trasmettitore di livello per misuratore di livello radar a onda guidata da 1,8 GHz in acciaio inossidabile ad alta temperatura e pressione
Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
| Parametri |
Frequenza: 100 MHZ-1,8 GHZ Campo di misura:-cavo: 0-30 m;asta, coassiale: 0-6 m Ripetibilità: ± 3 mm Risoluzione: 1 mm Campionamento: eco 55 campioni / s Velocità di risposta: 0,2 S (a seconda dell'utilizzo effettivo) Segnale di corrente in uscita: 4-20 mA Precisione: <0,1% |
| Interfaccia di comunicazione | Protocollo di comunicazione HART |
| Connessione al processo |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione di processo | -1 ~ 40 bar |
| Energia |
Alimentazione: 24VDC (± 10%), tensione di ripple: 1Vpp Consumo energetico: max 22,5 mA |
| Condizioni ambientali | temperatura -40 ℃ ~ +80 ℃ |
| Grado di protezione dell'alloggiamento | IP68 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento dell'alimentazione della strumentazione e del cavo di uscita del segnale |
Condivisione di un cavo schermato a due fili Ingresso cavi: 2 M20 × 1,5 (diametro dei cavi di 5 - 9 mm) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Misuraemento Range
Simbolo explanazione:
H---- Campo di misura
L---- Distanza serbatoio vuoto
B---- L'area cieca in alto
E---- La distanza minima tra la sonda e la parete del serbatoio
L'area cieca si riferisce alla distanza minima tra il livello più alto della superficie del materiale e il punto di riferimento della misura.
L'area cieca inferiore si riferisce alla distanza vicino al fondo del cavo che non può essere misurata con precisione.
La distanza effettiva è quella tra l'area cieca superiore e l'area cieca inferiore.
Nota:Solo quando il livello del materiale si trova tra l'area cieca superiore e inferiore può essere garantita una misurazione affidabile del livello del materiale.
Guida d'installazione
La seguente guida all'installazione è adatta a quella di sonde a cavo e ad asta per la misura di particelle solide e liquidi.La sonda tubolare coassiale viene applicata solo all'oggetto liquido.
Posizione di installazione:
Cerca di stare lontano dall'uscita e dall'ingresso.
Il misuratore non deve toccare la parete interna del serbatoio per serbatoi di metallo e serbatoi di plastica.Se si tratta di un serbatoio in metallo, il misuratore di livello del materiale non deve essere installato al centro del serbatoio.
Si propone di installare a 1/4 del diametro del silo.
Le sonde del tipo a cavo o ad asta devono mantenere una distanza dalla parete del serbatoio non inferiore a 30 cm.
Il fondo della sonda dovrebbe trovarsi a circa 30 mm dal fondo del serbatoio.
La sonda deve mantenere una distanza non inferiore a 200 mm dagli ostacoli all'interno del serbatoio.
Il sensore può essere installato al centro della parte superiore del serbatoio, se il fondo del contenitore è un cono, quindi la misurazione può essere effettuata fino al fondo della vasca.

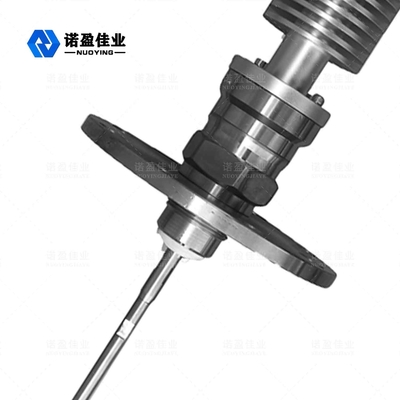

L'immagine a destra mostra lo schema di installazione del radar ad asta, utilizzato principalmente per la misurazione del livello dei liquidi.
Radar Livello metroConnessione elettrica
◎ Tensione di alimentazione
(4 ~ 20)mA/HART (a due fili)
L'alimentatore e il segnale di corrente in uscita condividono un cavo schermato a due fili.Fare riferimento ai dati tecnici per il range di tensione di alimentazione specifico.Per il tipo a sicurezza intrinseca è necessario aggiungere una barriera di sicurezza tra l'alimentatore e lo strumento.
(4~20)mA/HART(Quattro fili)
L'alimentazione e il segnale di corrente sono separati e ciascuno utilizza un cavo schermato a due fili.Fare riferimento ai dati tecnici per il range di tensione di alimentazione specifico.
RS485/Modbus
L'alimentazione e il segnale Modbus sono separati e ciascuno utilizza un cavo schermato a due fili.Per la gamma di tensione di alimentazione specifica, vedere i dati tecnici.
