Dettagli:
|
| Medium: | Liquido corrosivo | Materiale: | PFA |
|---|---|---|---|
| Campo di misura: | 20m | Temperatura di funzionamento: | -40~130℃ |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Accuratezza: | 3mm |
| Grado protetto contro le esplosioni: | Exia IICT6 (facoltativo) | Interfaccia elettrica: | M20×1. 5, ½ «NPT |
| Evidenziare: | Indicatore di livello del serbatoio del radar PFA,indicatore di livello del serbatoio del radar IP67,trasmettitore radar a onda guidata PFA |
||

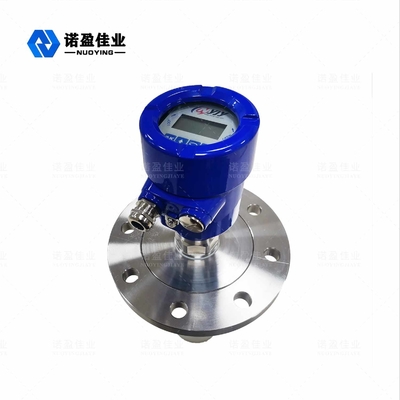

26GHz NYRD-86 Radar Livello metro
Il sensore del misuratore di livello radar serie NYRD80X è uno strumento di misura del livello radar ad alta frequenza a 26Hz con una distanza massima di misura di 80 metri.L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire l'elaborazione dell'analisi del segnale a velocità più elevata in modo che lo strumento possa essere utilizzato per alcune condizioni di misurazione complesse come bollitore di reazione, stoccaggio solido.
Radar Livello metroParametro tecnico
| Applicazione tipica | Liquido corrosivo ecc |
| Frequenza di trasmissione | 26 GHz |
| Precisione | 3 mm |
| Allineare | 20 m |
| Materiale dell'antenna | PFA (opzionale) |
| Campionamento dell'eco | 100 volte/s |
| Temperatura di processo | -40~130℃ |
| Umidità ambiente | 0~90% |
| Risoluzione | 1 mm |
| Connessione al processo | flangia |
| Interfaccia elettrica | M20×1.5, ½" NPT |
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Fornire energia | 24 V CC 220 V CA (opzionale) |
| Energia | 3W |
| Grado antideflagrante | ExiaⅡCT6 (opzionale) |
| Classe di protezione | IP67 |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

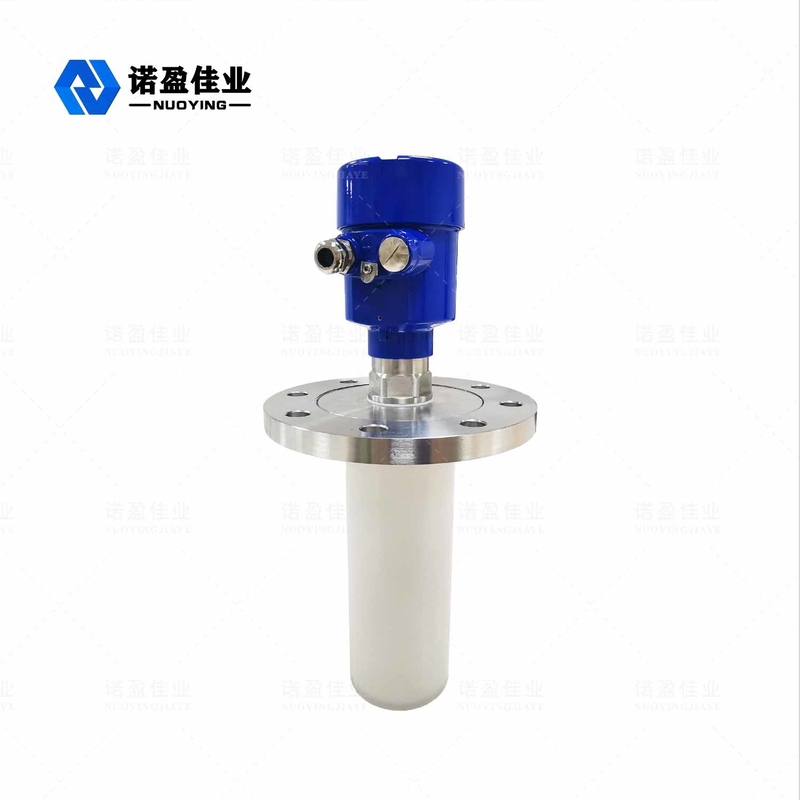

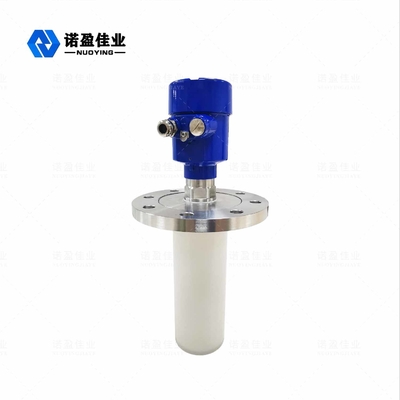

L'antenna del misuratore di livello radar che utilizza materiale PFA, plastica PFA è un copolimero di una piccola quantità di perfluoropropil perfluorovinil etere e politetrafluoroetilene.La coesione di fusione è migliorata e la viscosità della soluzione è diminuita, mentre le proprietà sono invariate rispetto a quella del PTFE.La resina può essere lavorata direttamente mediante stampaggio termoplastico ordinario.Adatto per realizzare parti resistenti alla corrosione, parti resistenti all'usura, parti di tenuta, parti isolanti e parti di strumenti medici.
Radar Livello Principio di misurazione del contatore
L'antenna a livello radar emette un impulso a microonde stretto e lo trasmette attraverso l'antenna.Dopo che l'impulso ha toccato la superficie del mezzo da misurare, viene riflesso e accettato nuovamente dal sistema di antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (perché la velocità di propagazione dell'impulso è estremamente veloce, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e riflettersi sul ricevitore è quasi istantaneo.)
Radar Livello metroCaratteristiche del progetto
