Dettagli:
|
| Materiale dell'antenna: | 304 316L | 316L: | parabolico |
|---|---|---|---|
| Materiale di caso: | cassa della fusion d'alluminio | Campionamento di eco: | 100 times/s |
| Temperatura di funzionamento: | -40~80℃ | Campo di misura: | 80M |
| Potere: | 3W | ||
| Evidenziare: | Parabolic Antenna Radar Level Sensor,Cast Aluminum Radar Level Gauge,Tank Height Measurement Guided Wave Radar |
||

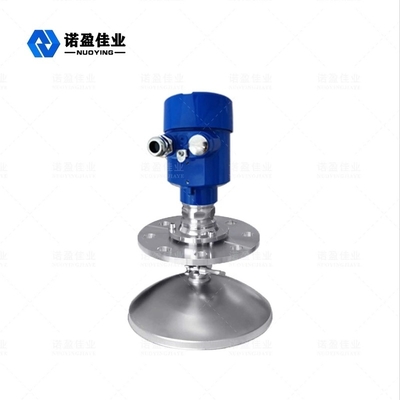

Antenna parabolica del trasmettitore livellato del radar della fusion d'alluminio per la misura di altezza del carro armato
Principio di funzionamento livellato del tester del radar
Il principio di misura il metro livellato del radar trasmette un segnale di impulso di microonda con J stretto e l'energia molto bassa tramite un'antenna. Questo segnale di impulso è trasmesso nello spazio alla velocità della luce ed è riflesso quando incontra il medium misurato. Il segnale riflesso è ricevuto dallo strumento ed il segnale di impulso è trasmesso ed il segnale di impulso è ricevuto. L'intervallo di tempo è proporzionale alla distanza fra il piano di riferimento e la superficie del medium misurato. La distanza fra l'antenna e la superficie del medium può essere misurata misurando l'intervallo di tempo fra la trasmissione e la ricezione.
| Alta luce: |
Indicatore di livello del radar parabolico dell'antenna Indicatore di livello del radar di misura di altezza del carro armato Calibro parabolico del carro armato del radar dell'antenna |
||
|---|---|---|---|
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Solidi del monitoraggio, polvere, particelle, ecc |
| Trasmetta la frequenza | 26GHz |
| Accuratezza | 3mm |
| Gamma | 80m |
| Materiale dell'antenna | 304 316L (facoltativi) |
| Campionamento di eco | 100 times/s |
| Temperatura trattata | -40~130℃ |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Collegamento trattato | Installazione del sostegno o della flangia |
| Interfaccia elettrica | M20×1. 5, ½ «NPT |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Potere del rifornimento | CC 24V (facoltativa) |
| Potere | 3W |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
| Classe di protezione | IP67 |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
