Dettagli:
|
Applicazione tipica: | Vari liquidi corrosivi | Materiale dell'antenna: | PTFE |
---|---|---|---|
Campo di misura: | 10m | Collegamento trattato: | Filo, flangia (facoltativa) |
Temperatura trattata: | -40~+130℃ | Pressione trattata: | -0.1~0.3MPa |
Alimentazione elettrica: | 24VDC (due linee, quattro linee) | Accuratezza: | <0.1%F.S |
Evidenziare: | Metro livellato liquido del radar,Rod Type Radar Level Transmitter,Sensore livellato liquido 26GHz del radar |

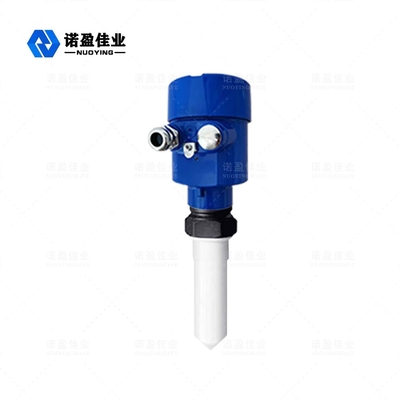

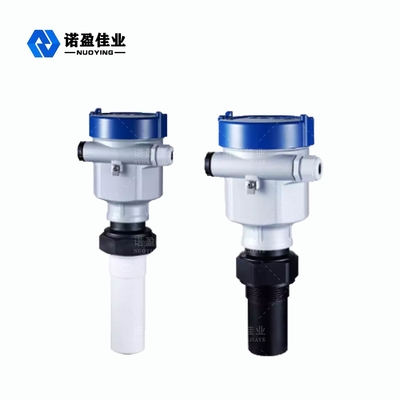

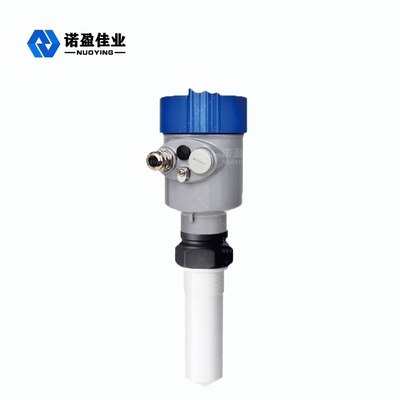

Metro di NYRD805 Rod Type Liquid Radar Level con l'antenna 26GHz di PTFE
principio di funzionamento livellato del tester del radar di 26GHz NYRD805
Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza di misurazione massima di 80m. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può effettuare l'analisi del segnale dell'più alto tasso ed elaborare, facente lo strumento può essere utilizzata nel bollitore della reazione, in recipiente solido ed in alcuni stati complessi di misura.
L'antenna di posizione dell'oggetto del radar emette un impulso stretto di microonda che è trasmesso verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo che prende affinchè un'onda elettromagnetica raggiunga il suo obiettivo e rimbalzare di nuovo al ricevitore è quasi istantaneo).
parametri tecnici del tester livellato del radar di 26GHz NYRD805
Applicazione tipica | Liquido con il processo semplice |
Modello del prodotto | NYRD801 |
Materiale dell'antenna | PTFE |
Campo di misura | 10m |
Collegamento trattato | Filo, flangia (facoltativa) |
Temperatura trattata | -40~+130℃ |
Pressione trattata | -0.1~0.3MPa |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Accuratezza | <0.1%F.S |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
caratteristica del progetto livellata del tester del radar di 26GHz NYRD805
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
campo livellato di applicazione del tester del radar di 26GHz NYRD805
piante 1.Power: Bacini, pompe del silo, siviere del vapore, stoccaggio della cenere, serbatoi dell'olio, ecc.
2.Oilfield: Cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, carri armati dei fanghi di perforazione, ecc.
3.Chemical: Torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, serbatoio dell'asfalto, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, serbatoi di compensazione della cella elettrolitica, ecc.
risorse 5.Water: Canali, bacini idrici, irrigazione del terreno coltivabile, monitoraggio di livello dell'acqua del fiume, avvertimento dell'inondazione, inondazione urbano, ecc.
6.Foodstuffs: Fabbrica del succo, centrale del latte, serbatoio dello zucchero grezzo, serbatoio della passata di pomodoro, serbatoio della fabbrica di birra, ecc.
7.Pharmaceuticals: Serbatoi farmaceutici cinesi, separatori, tini di fermentazione, ecc.
trattamento 8.Water: Bacini idrici, pozzi neri, cisterne di trattamento delle acque, chiarificatori, pozzi profondi, reti dell'acqua potabile, ecc.
9.Paper: Silo di materia prima, torre di stoccaggio, tamburo essiccante, silo chimico di stoccaggio materiale, ecc.
10.Other: Cava, miniera di carbone, protezione dell'ambiente, costruzione navale ed altre industrie.
