Dettagli:
|
Campo di misura: | 0.05-150m | Alimentazione elettrica: | 24VDC, 220VAC |
---|---|---|---|
Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Pressione trattata: | -0.1~2.0MPa |
Collegamento trattato: | Filo, sostegno, flangia, morsetto sanitario (facoltativo) | Temperatura trattata: | -40~+130℃, - 40~+260℃ (≥260℃ può essere personalizzato) |
Applicazione tipica: | Occasioni con le circostanze trattate complesse; Alta precisione ed alta misura livellata sanitaria | ||
Evidenziare: | Metro livellato del radar liquido di alta precisione,trasmettitore livellato del radar 20mA,moltiplicatore di pressione liquido 80GHz |

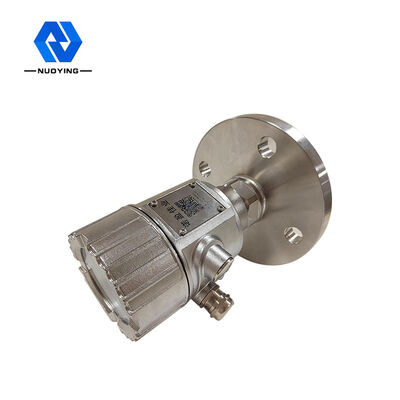

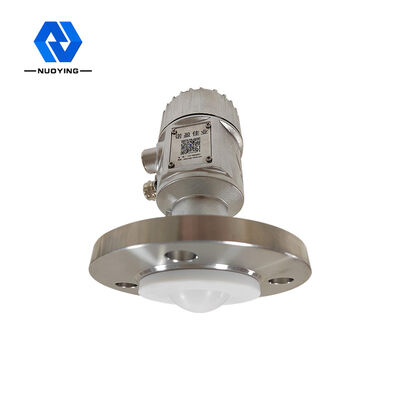

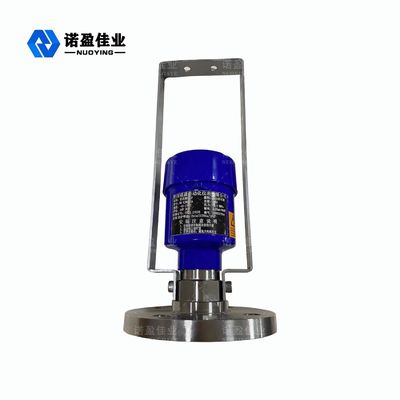

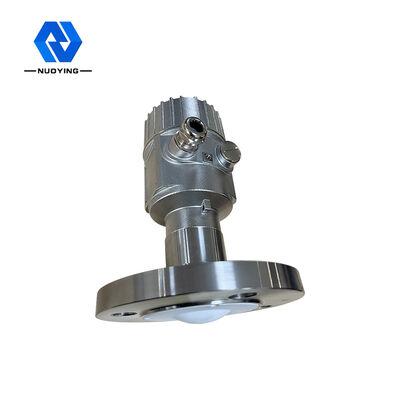

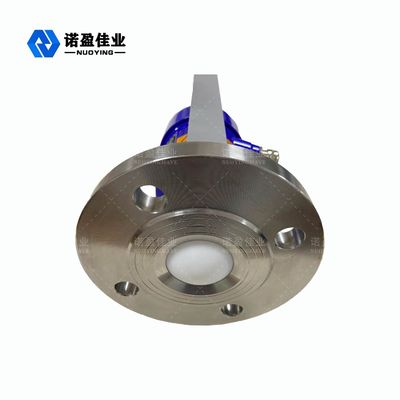

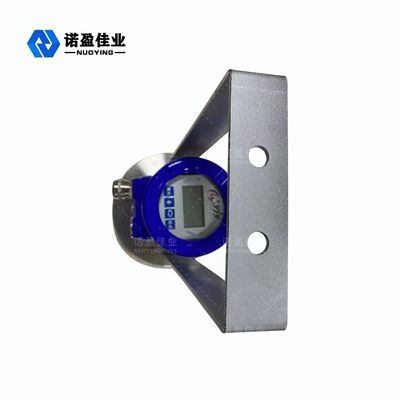

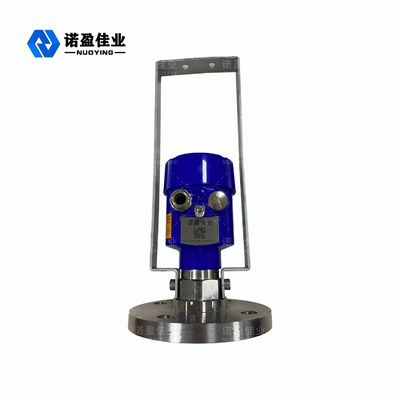

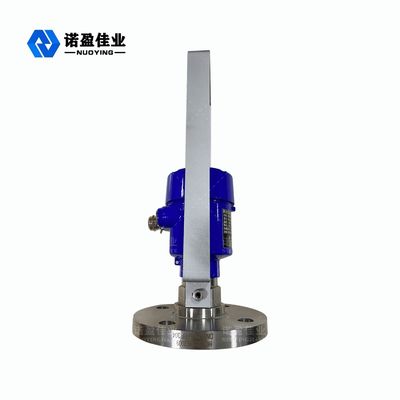

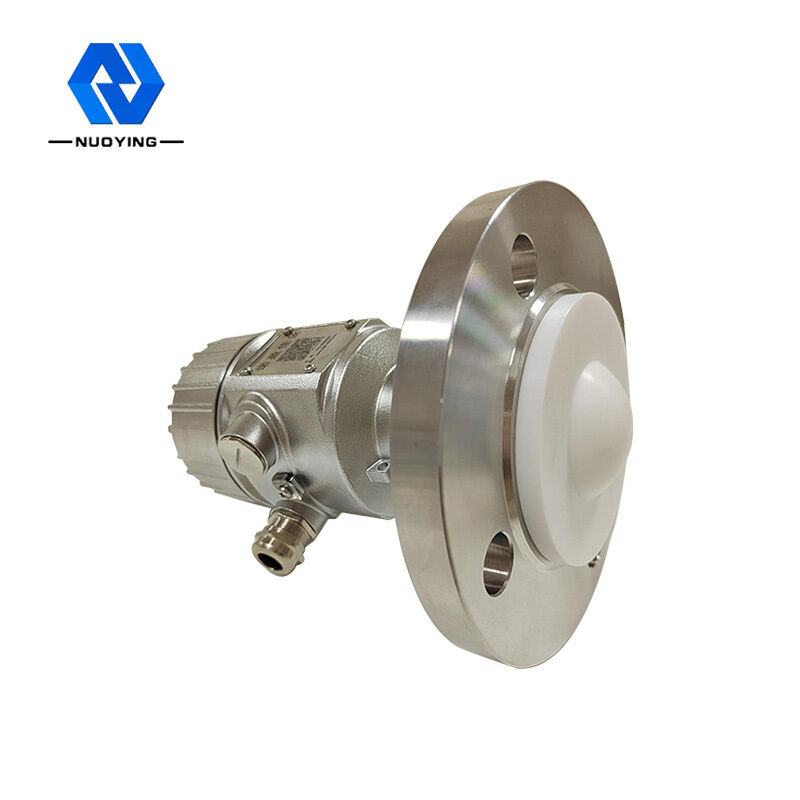

Metro livellato 80GHz NYRD900 4 del radar liquido di alta precisione - 20mA
principio di funzionamento livellato del tester del radar di 80GHz NYRD900
Onda elettromagnetica dell'onda di millimetro: L'onda elettromagnetica nel dominio di frequenza di 30-300 gigahertz (lunghezza d'onda 1-10mm) solitamente è chiamata onda di millimetro, è situata nella lunghezza d'onda di sovrapposizione della microonda e dell'onda infrarossa lontana, in modo da ha le caratteristiche di due generi di spettro. La banda del gigahertz 76-81 è la meno regione finora capita ed applicata.
Il prodotto del radar di NYRD900 FMCW (anche conosciuto come il radar di centimetro-Wave), dovuto la banda di onda di millimetro con più alta frequenza che il radar di banda Ku è adottato, nella rilevazione a distanza dell'obiettivo, forte fumo ed ambiente della polvere, ha applicazione importante nella rappresentazione a distanza e nella rappresentazione multispettrale. E può individuare i più piccoli obiettivi e raggiungere il posizionamento più accurato che il radar a microonde, con sicurezza più di alta risoluzione e più forte.
caratteristica del progetto livellata del tester del radar di 80GHz NYRD900
prestazione transitoria 1.Good: Sulla base del chip auto-in via di sviluppo dell'onda di millimetro di COMS rf. È ricerca e sviluppo indipendenti ed ha software indipendente, chip indipendente.
angolo d'apertura 2.Small, piccola dimensione dell'antenna ed installazione facile: più piccolo l'angolo d'apertura, più piccola l'influenza sul progetto misurato, che notevolmente migliora l'affidabilità e l'accuratezza di misura.
energia 3.Low: Non facile distruggere la sostanza da provare.
campo di misura 4.Large e piccola area cieca: I buoni risultati possono anche essere ottenuti per la piccola misura della latta.
penetrabilità 5.Strong: Può essere usata per individuare la struttura interna di materiale.
parametri tecnici del tester livellato del radar di 80GHz NYRD900
Applicazione tipica |
l'angolo di emissione dell'onda elettromagnetica 1.The è di meno di adatto 3 gradi, per la misura stretta del tubo della guida d'onda o dello spazio; 2.Suitable per i grandi carri armati (150m) ed i piccoli carri armati (piccola area cieca); precisione 3.High ed alta misura livellata sanitaria; 4.Occasions con gli stati di processo complessi (mescolarsi, asta riscaldante, scala, tetto di galleggiamento, forte polvere, forte vapore, ecc.) |
Frequenza della trasmissione | 76Hz-81Hz, larghezza 5GHz di tasso di campionatura di FM |
Forma dell'antenna | Antenna di lente, antenna di lente antisettica |
Materiale dell'antenna | PTFE, 304+PTFE |
Campo di misura | 0.08-150m |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Alimentazione elettrica | 24VDC, 220VAC |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Temperatura trattata | -40~+130℃, - 40~+260℃ (≥260℃ può essere personalizzato) |
Pressione trattata | -0.1~2.0MPa |
Collegamento trattato | Filo, sostegno, flangia, morsetto sanitario (facoltativo) |
Livello di protezione | IP65, IP67, IP68 (facoltativi) |
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
