Campo di misura del caso 6m Wave guida del tester livellato coassiale del radar di NYRD704 vasto

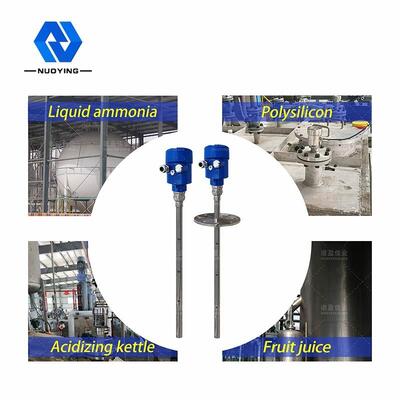

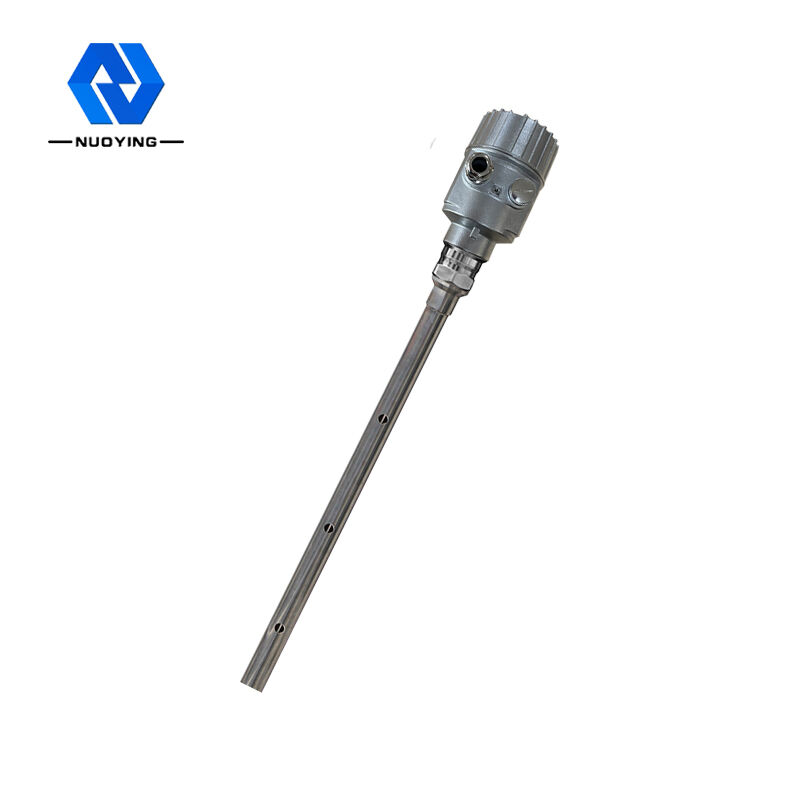

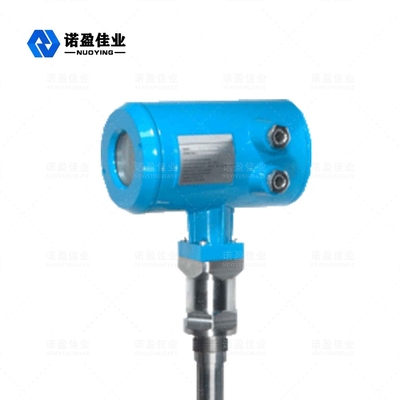

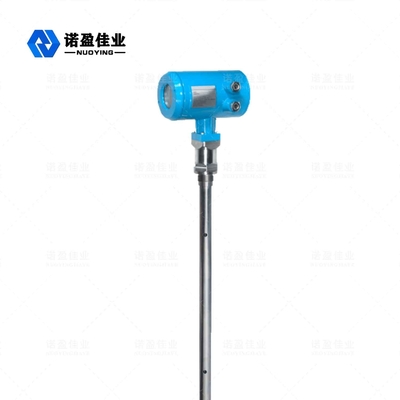

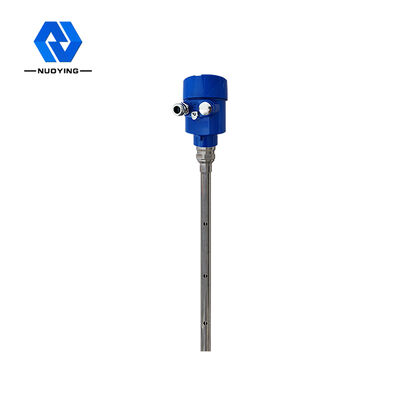

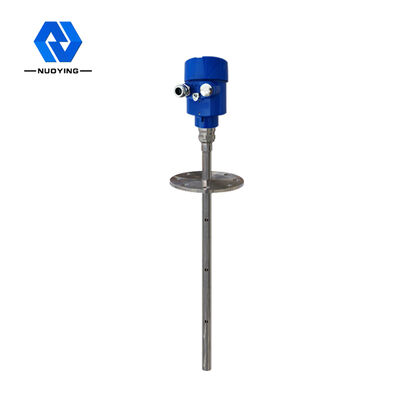

Misuratore di livello a radar a onda guidata coassiale NYRD704 1.8GHz con custodia blu grande, campo di misura 6m

Principio di funzionamento del misuratore di livello a radar a onda guidata NYRD704 1.8GHz

Il misuratore di livello a radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR). L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce. Parte dell'impulso viene riflessa formando un'eco e tornando al trasmettitore di impulsi lungo lo stesso percorso. La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo, e l'altezza del livello del liquido viene calcolata.Misuratore di livelloimpulso

NYRD704 1.8GHz Misuratore di livello a radar a onda guidata Parametri tecnici

Nota: I prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti!

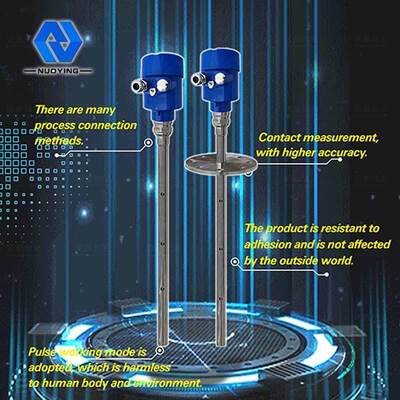

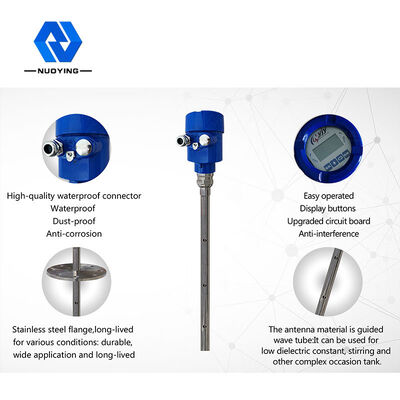

NYRD704 1.8GHz Misuratore di livello a radar a onda guidata Caratteristiche di progettazione

1. Utilizzando la modalità di funzionamento a impulsi, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari contenitori metallici e non metallici, senza danni al corpo umano e all'ambiente.

2. Una varietà di metodi di connessione di processo e tipi di componenti di rilevamento rendono i misuratori di livello radar a onda guidata serie 70X adatti a varie condizioni operative e applicazioni complesse. Ad esempio: alta temperatura, alta pressione e mezzi a bassa costante dielettrica.

3. Il misuratore di livello radar a onda guidata adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco Echo Discovery, misurazione a contatto, alta precisione di misura e misurazione più accurata. Allo stesso tempo, il radar a onda guidata è resistente all'adesione e non è influenzato dall'ambiente esterno come la temperatura del mezzo e l'adesione.

NYRD704 1.8GHz Misuratore di livello a radar a onda guidata Guida all'installazione

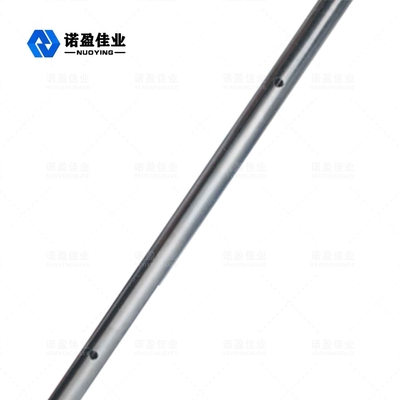

La seguente guida all'installazione è adatta per sonde a cavo e a stelo per la misurazione di particelle solide e liquidi. La sonda tubolare coassiale è applicata solo agli oggetti liquidi.

NYRD704 1.8GHz Misuratore di livello a radar a onda guidata Posizione di installazione

Cercare di stare lontano dall'uscita e dall'ingresso.

Il misuratore non deve toccare la parete interna del serbatoio per serbatoi metallici e di plastica. Se si tratta di un serbatoio metallico, il misuratore di livello del materiale non deve essere installato al centro del serbatoio.

Si propone di installare a 1/4 del diametro del silo.

Le sonde di tipo a cavo o a stelo devono mantenere una distanza dal muro del serbatoio non inferiore a 30 cm.

Il fondo della sonda dovrebbe essere a circa 30 mm dal fondo del serbatoio.

La sonda deve mantenere una distanza non inferiore a 200 mm dagli ostacoli all'interno del serbatoio.

Il sensore può essere installato al centro della parte superiore del serbatoio, se il fondo del contenitore è conico, in modo che la misurazione possa essere estesa fino al fondo del serbatoio.
