Dettagli:
|
Applicazione tipica: | Solidi, particelle e polvere | Materiale dell'antenna: | 316L (facoltativo) |
---|---|---|---|
Campo di misura: | 35m | Alimentazione elettrica: | 24VDC (due linee, quattro linee) |
Temperatura media: | -40~+250℃ | Collegamento trattato: | sostegno, flangia (facoltativa) |
Pressione trattata: | -0.1~4.0MPa | Forma dell'antenna: | tipo del corno |
Evidenziare: | Tipo trasmettitore del radar delle particelle del livello,Commutatore livellato del radar della polvere,sensore livellato del radar di 35m |

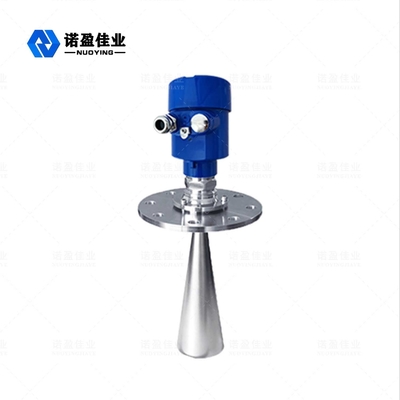

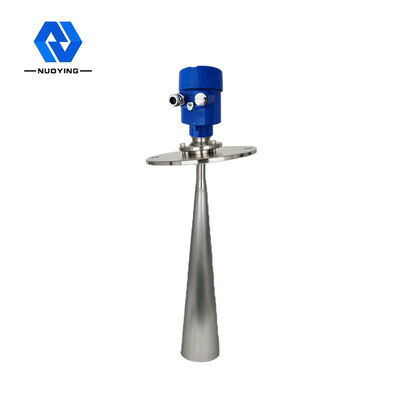

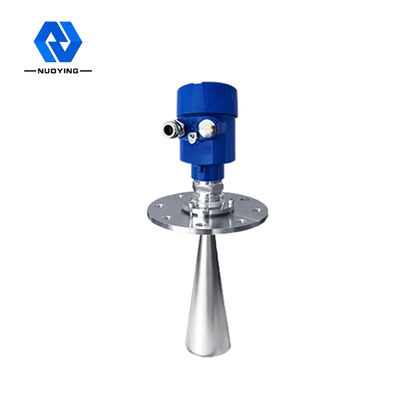

Tipo scontato trasmettitore livellato di Horn del radar solido di 26GHz NYRD809
principio di funzionamento livellato del trasmettitore del radar di 26GHz NYRD809
L'antenna livellata del radar emette un impulso stretto di microonda e lo trasmette giù tramite l'antenna. Dopo che l'impulso tocca la superficie del medium che è misurato, è riflesso indietro ed è accettato dal sistema di antenne ancora, trasmettendo il segnale alla parte del circuito elettronico convertita automaticamente in segnale di posizione dell'oggetto (perché la velocità della propagazione di impulso è estremamente veloce, il tempo che prende affinchè le onde elettromagnetiche raggiunga l'obiettivo e riflettere di nuovo al ricevitore è quasi istantanea.)

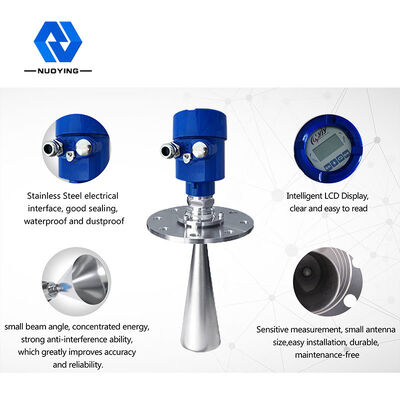

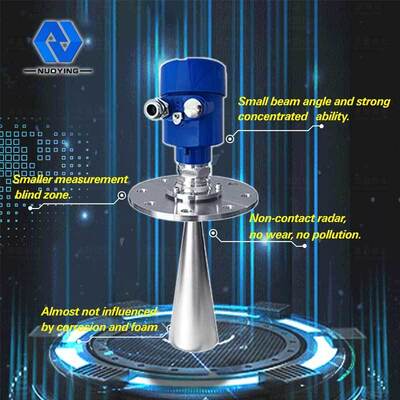

caratteristica del progetto livellata del trasmettitore del radar di 26GHz NYRD809
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
parametri livellati di Techincal del trasmettitore del radar di 26GHz NYRD809

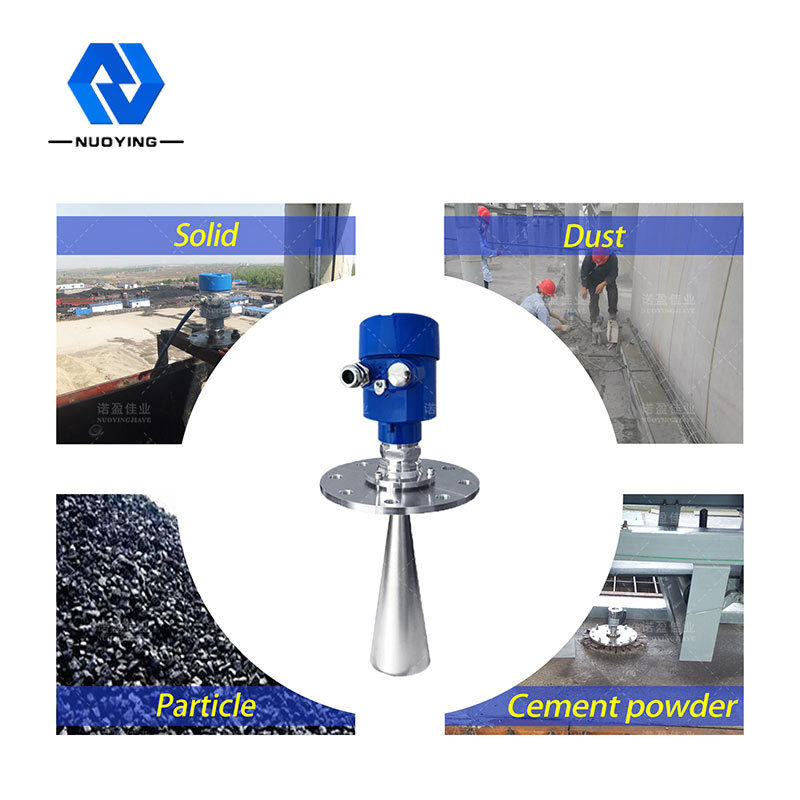

Applicazione tipica | Solidi, particelle e forte polvere. |
Materiale dell'antenna | 316L (facoltativo) |
Campo di misura | 35m |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Temperatura media | -40~+250℃ |
Collegamento trattato | sostegno, flangia (facoltativa) |
Pressione trattata | -0.1~4.0MPa |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.

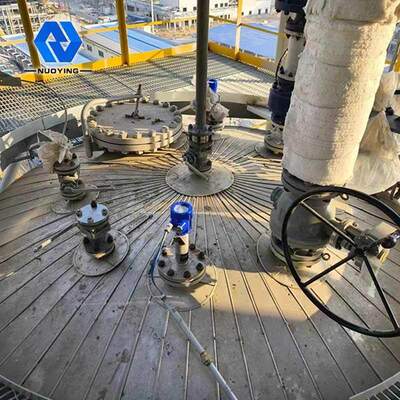

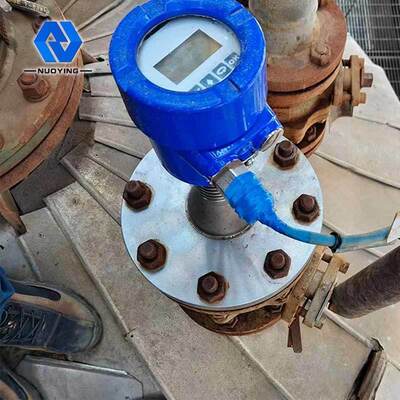

campo livellato di applicazione del trasmettitore del radar di 26GHz NYRD808
piante 1.Power: Bacini idrici, siviere del vapore, ecc.
2.Oilfield: Separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, carri armati dei fanghi di perforazione, ecc.
3.Chemical: Silo di materia prima, carro armato dell'ammoniaca, serbatoio dell'asfalto, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, ecc.
5.Foodstuffs: Serbatoio dello zucchero grezzo, ecc.
6.Pharmaceuticals: Serbatoi farmaceutici cinesi, separatori, tini di fermentazione, ecc.
7.Paper: Silo di materia prima, torre di stoccaggio, tamburo essiccante, silo chimico di stoccaggio materiale, ecc.
8.Other: Cava, miniera di carbone, protezione dell'ambiente ed altre industrie.
Persona di contatto: Winnie
Telefono: 17392588557
