Dettagli:
|
Applicazione tipica: | Liquido, polvere, particelle solide | Materia dell'antenna: | Cavo flessibile, PTFE, 304 (facoltativi) |
---|---|---|---|
Campo di misura: | 30m | Alimentazione elettrica: | 24VDC (due linee, quattro linee) |
Temperatura media: | -40~+130℃, - 40~+250℃ | Pressione trattata: | -0.1~4.0MPa |
Collegamento trattato: | Filo, flangia (facoltativa) | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
Evidenziare: | Trasmettitore livellato 30m del radar guida contatto,Trasmettitore livellato del radar di Wave guida della polvere,Sensore livellato guida liquido del radar |

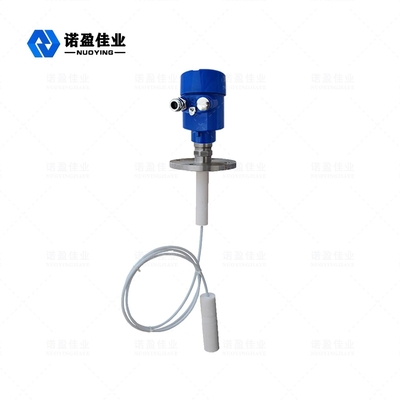

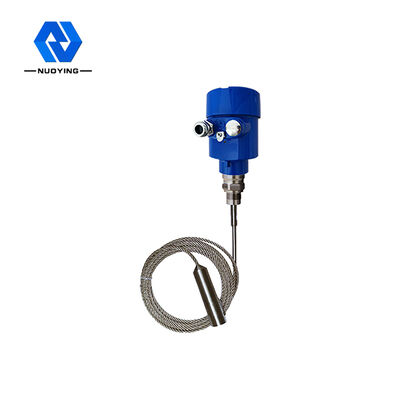

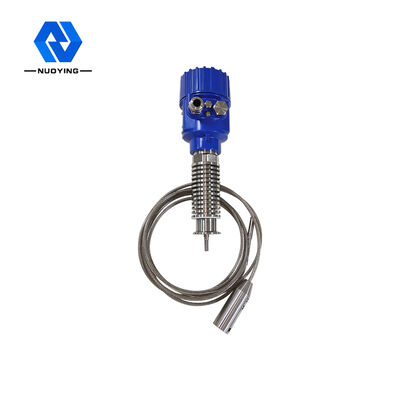

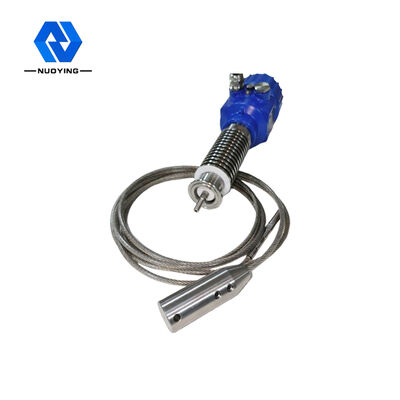

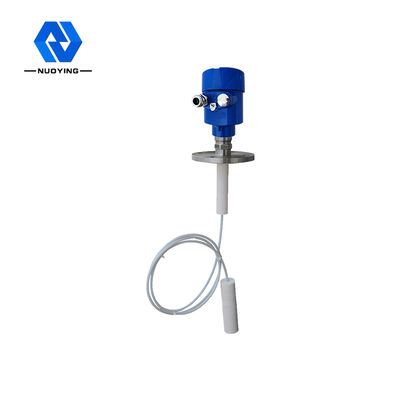

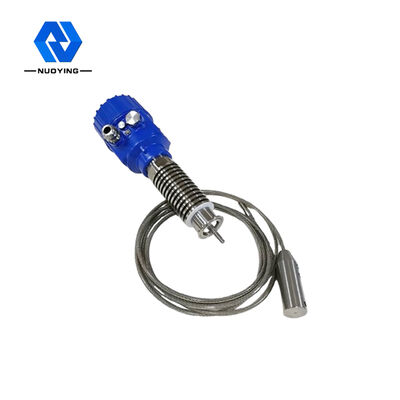

Il contatto caldo NYRD701 di vendita 30m ha guidato il trasmettitore livellato del radar
NYRD701 ha guidato il principio di funzionamento livellato del trasmettitore del radar
L'impulso ad alta frequenza di microonda inviato dalle propagazioni del radar dell'onda guida lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio). Nell'incontrare il medium misurato, causa la riflessione dovuto cambiamento improvviso della costante dielettrica e la parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza dal medium misurato.
Input:
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale livellato materiale attraverso i componenti elettronici. La sonda spedisce l'impulso e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo. Quando l'impulso incontra la superficie del materiale, è riflesso indietro ed è ricevuto dal ricevitore nello strumento ed il segnale di distanza è convertito in segnale livellato materiale.
Il segnale riflesso è trasmesso al circuito elettronico dello strumento lungo la sonda della barretta o del cavo. Il microprocessore elabora il segnale ed identifica l'eco generato dall'impulso di microonda sulla superficie del materiale. Il riconoscimento di segnale corretto di eco è completato dal software di impulso.
La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo di impulso:
D=C×T/2 (C è la velocità della luce).
Poiché la distanza E del carro armato vuoto è conosciuta, il livello materiale L è:
L=E-D
Uscita:
È messo introducendo l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
NYRD701 ha guidato la caratteristica del progetto livellata del trasmettitore del radar
il metro livellato del radar intelligente 1.The adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. Misura del contatto, alta accuratezza di misura, misura più accurata. Allo stesso tempo, il radar dell'onda guida è resistente ad adesione e non è colpito dalla temperatura esterna quali la temperatura e l'adesione medie.
2. vari modi di collegamento di processo e tipi di componenti di rilevazione fanno le serie 70X hanno guidato i metri del livello del radar dell'onda adatti per varie condizioni ed applicazioni di lavoro complesse. Quali temperatura elevata, alta pressione ed i media costanti dielettrici bassi.
il modo di funzionamento di impulso 3.With, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo, senza danno al corpo umano ed all'ambiente.
NYRD701 ha guidato i parametri tecnici del trasmettitore livellato del radar
Applicazione tipica | Liquido, polvere, particelle solide |
Materiale dell'antenna | Cavo flessibile, PTFE, 304 (facoltativi) |
Campo di misura | 30m |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Temperatura media | -40~+130℃, - 40~+250℃ |
Pressione trattata | -0.1~4.0MPa |
Collegamento trattato | Filo, flangia (facoltativa) |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
NYRD701 ha guidato il campo livellato dell'applicazione del trasmettitore del radar
piante 1.Power: Bacini, pompe del silo, siviere del vapore, stoccaggio della cenere, serbatoi dell'olio, ecc.
2.Oilfield: Cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, carri armati dei fanghi di perforazione, ecc.
3.Chemical: Torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, serbatoio dell'asfalto, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, serbatoi di compensazione della cella elettrolitica, ecc.
risorse 5.Water: Canali, bacini idrici, irrigazione del terreno coltivabile, monitoraggio di livello dell'acqua del fiume, avvertimento dell'inondazione, inondazione urbano, ecc.
6.Foodstuffs: Fabbrica del succo, centrale del latte, serbatoio dello zucchero grezzo, serbatoio della passata di pomodoro, serbatoio della fabbrica di birra, ecc.
7.Pharmaceuticals: Serbatoi farmaceutici cinesi, separatori, tini di fermentazione, ecc.
trattamento 8.Water: Bacini idrici, pozzi neri, cisterne di trattamento delle acque, chiarificatori, pozzi profondi, reti dell'acqua potabile, ecc.
9.Paper: Silo di materia prima, torre di stoccaggio, tamburo essiccante, silo chimico di stoccaggio materiale, ecc.
10.Other: Cava, miniera di carbone, protezione dell'ambiente, costruzione navale ed altre industrie.
