Dettagli:
|
| MODELLO DEL PRODOTTO: | NYRD900 | Applicazione tipica: | Adatto a grandi carri armati (150m) ed a piccoli carri armati (piccola area cieca) |
|---|---|---|---|
| Frequenza della trasmissione: | 76Hz-81Hz, larghezza 5GHz di tasso di campionatura di FM | Forma dell'antenna: | Antenna di lente; Antenna di lente antisettica |
| Materiale dell'antenna: | PTFE, 304+PTFE | Accuratezza di misurazione: | 0.05%-0.1%F.S |
| Campo di misura: | 0.08-150m | ||
| Evidenziare: | Metro livellato del radar dei carri armati,Metro livellato 150m del radar,Trasmettitore livellato del radar intelligente |
||

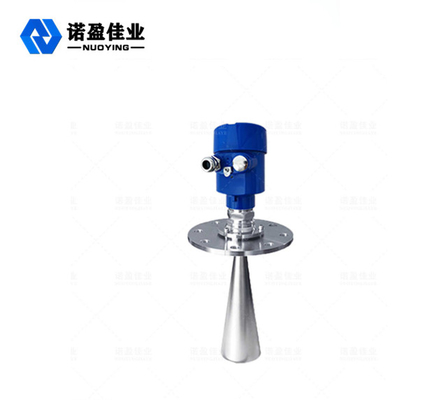

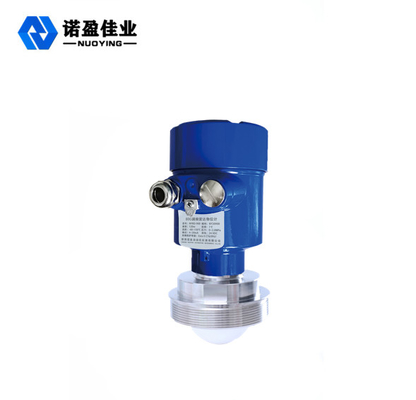

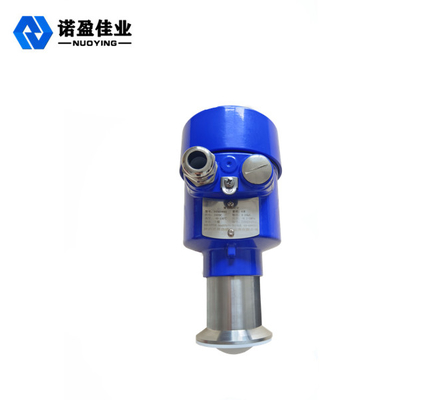

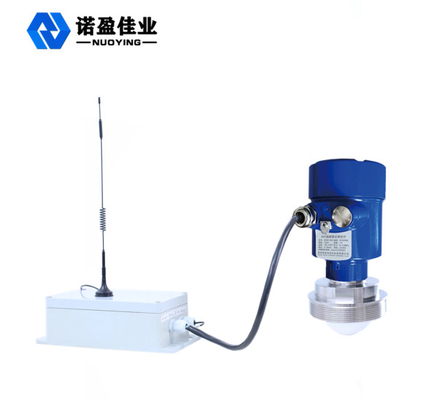

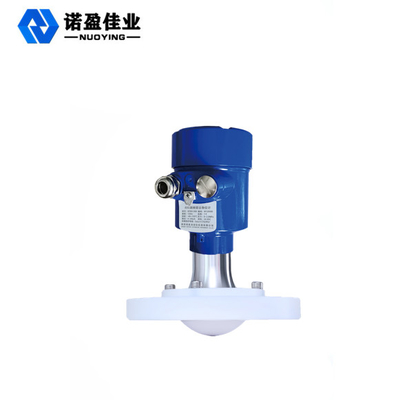

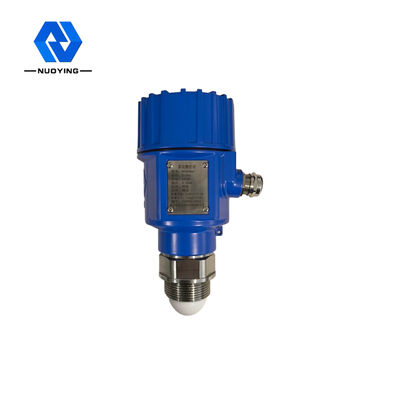

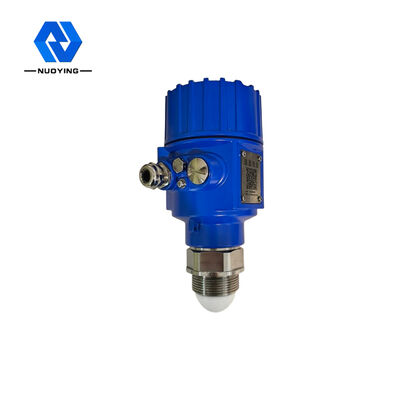

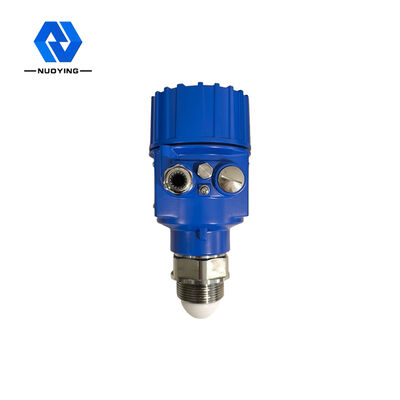

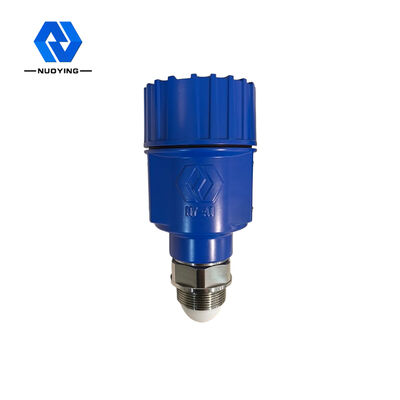

il grande livello del radar del campo di misura 80G misura la forte penetrabilità con un contatore
Principio di funzionamento di metro livellato del radar 80G
Il prodotto del radar di NYRD900 FMCW, anche conosciuto come il radar di onda millimetrica, dovuto la banda di onda di millimetro con più alta frequenza che il radar di banda Ku è adottato, nella rilevazione a distanza dell'obiettivo, forte fumo ed ambiente della polvere, ancora ha applicazione importante nella rappresentazione a distanza e nella rappresentazione multispettrale.
E può individuare i più piccoli obiettivi e raggiungere il posizionamento più accurato che il radar a microonde, con sicurezza più di alta risoluzione e più forte.
Caratteristica del progetto del metro livellato del radar 80G
prestazione transitoria 1.Good: Sulla base del chip auto-in via di sviluppo dell'onda millimetrica di COMS. È ricerca e sviluppo indipendenti ed ha software indipendente, chip indipendente.
angolo d'apertura 2.Small, piccola dimensione dell'antenna ed installazione facile: più piccolo l'angolo d'apertura, più piccola l'influenza sul progetto misurato, che notevolmente migliora l'affidabilità e l'accuratezza di misura.
energia 3.Low: Non facile distruggere la sostanza da provare. Vasto campo di misura e piccola area cieca: I buoni risultati possono anche essere ottenuti per la piccola misura della latta.
penetrabilità 4.Strong: Può essere usata per individuare la struttura interna di materiale.
5.It sostiene la ricerca degli errori a distanza ed il miglioramento a distanza per facilitare la manutenzione del personale del campo.
Parametri tecnici del metro livellato del radar 80G
|
Applicazione tipica |
L'angolo di emissione dell'onda elettromagnetica è di meno di adatto 3 gradi, per la misura stretta del tubo della guida d'onda o dello spazio |
| Adatto a serbatoi surdimensionati (150m) ed a piccoli serbatoi (piccola area cieca) | |
| Alta precisione, livello elevato di igiene ed altre occasioni della misura | |
| Stati di processo complessi (mescolarsi, asta riscaldante, scala, tetto di galleggiamento, forte polvere, forte vapore, ecc.) | |
|
modello del prodotto |
NYRD900 |
| frequenza dell'emissione | 76GHz-81GHz, la larghezza di tasso di campionatura di FM è 5GHz |
|
Forma dell'antenna |
Antenna di Lensed, tipo di anticorrosivo, antenna lensed |
|
Materiale dell'antenna |
PTFE, 304+PTFE |
| campo di misura |
0.08-150m |
| accuratezza della misura | 0.05%-0.1%F.S |
| Tensione di alimentazione elettrica | 24VDC, 220VAC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃, - 40~+260℃ (≥260℃ può essere personalizzato) |
| Pressione trattata |
-0.1~2.0MPa |
| legame di procedura |
la filettatura, sostegno, la flangia, preme (facoltativo) |
| livelli di protezione | IP65, IP67, IP68 (facoltativi) |
| classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
