Dettagli:
|
| MODELLO DEL PRODOTTO: | NYRD702 | Forma dell'antenna: | Tipo di cavo, Rod Type |
|---|---|---|---|
| Campo di misura: | 6M | Alimentazione elettrica: | 24VDC (bifilare, a quattro vie), 220VAC |
| Materiale dell'antenna: | PTFE/304/316 | Il campionamento di eco: | 55 volte/s |
| Precisione di misura: | 0.05%~0.1% F.S | Temperatura trattata: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
| Evidenziare: | trasmettitore del radar di 6m Wave guida,Trasmettitore livellato del radar contattabile di Wave guida,Sensore livellato guida microonda del radar |
||

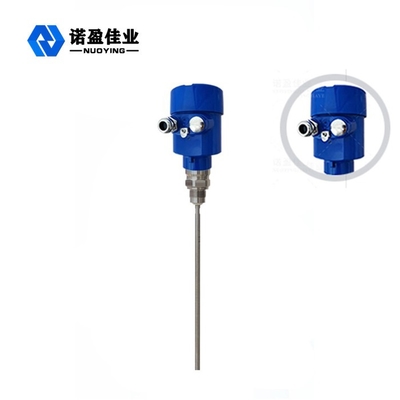

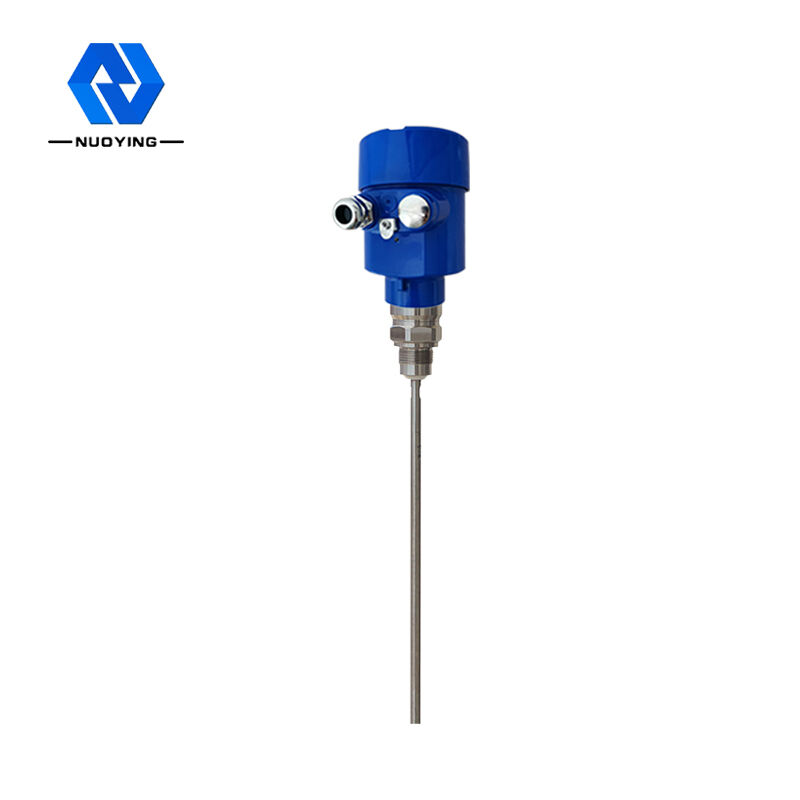

Alta precisione contattabile livellata del trasmettitore 6m del radar di NYRD 702 Wave guida
Principio di funzionamento di alta precisione contattabile livellata del trasmettitore 6m del radar di NYRD 702 Wave guida
L'impulso ad alta frequenza di microonda emesso dal radar dell'onda guida si propaga lungo la componente di rilevazione (orrod d'acciaio del cavo) ed incontra il medium misurato. Beacause del cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è rapporto alla distanza del medium misurato certamente.
Processo introdotto
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale del livello dell'oggetto dai componenti elettronici. La sonda emette l'impulso e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo.
Processo di uscita
Entrando nell'altezza vuota E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente il metro all'ambiente di misurazione, corrispondente all'uscita 4-20mA.
Caratteristiche del progetto di alta precisione contattabile livellata del trasmettitore 6m del radar di NYRD 702 Wave guida
◎Il metro del livello dell'oggetto del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione unica di Echo Discovery Echo, la misura del contatto, l'alta accuratezza di misura, misura più accurata. Allo stesso tempo, il radar dell'onda guida non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
◎La serie 70X ha guidato il metro del livello dell'oggetto del radar dell'onda è adatta per varie condizioni ed applicazioni di lavoro complesse dovuto i vari modi di collegamento e tipi trattati del modulo di rilevazione. Come: medium costante dielettrico ad alta temperatura, ad alta pressione e basso.
◎Il modo di lavoro di impulso, potere basso dell'emissione, può essere installato in vario metallo, nei contenitori del metalloide, in nessun danno al corpo umano e nell'ambiente.
Un parametro tecnico di 30m contattabili & del metro livellato del radar di alta precisione NYRD 701 Wave guida nella temperatura elevata, pressione
| Applicazione tipica | Liquido (serpentina di riscaldamento, scala incorporate dielettriche basse,) |
| Polvere (cenere volatile, polvere del calcare,) | |
| Solido (grano, ghiaia) | |
| Modello del prodotto | NYRD702 |
| Forma dell'antenna | Tipo di cavo, tipo della barretta, |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campionamento di eco | 55 volte /s |
| Campo di misura | 6m, 30 m. |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pressione trattata | -0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | Filo, sostegno, flangia, morsetto (facoltativo) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 65, IP 67, IP 68 |
| Grado protetto contro le esplosioni | ExdIICT6Gb |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
