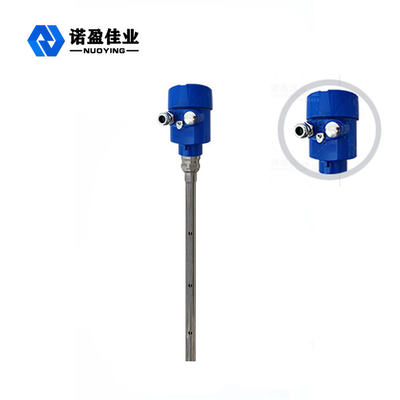

Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m

Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m

Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m
Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m

Grande immagine :  Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m

Dettagli:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: NUOYING JIAYE
Certificazione: CE
Numero di modello: NYRD-701
Termini di pagamento e spedizione:
Quantità di ordine minimo: pc 1
Prezzo: $450~$1700/pcs
Imballaggi particolari: Cartone, 60cm×30cm×30cm
Tempi di consegna: un cartone di 7 giorni lavorativi, 60cm×30cm×30cm
Termini di pagamento: T/T
Capacità di alimentazione: un mese di 1000 pc pre

Cavo di collegamento coassiale per misuratore di livello radar a onda guidata NYRD 704 da 6 m

descrizione
Modello di prodotto: NYRD704, Accuratezza di misurazione: 0,05% ~ 0,1% F.S
Applicazione tipica: Polvere (cenere volatile, polvere del calcare, polvere del cemento uscita del segnale: 4… 20mA/HART/RS485/Modbus…
Materiale dell'antenna: 316 Grado protetto contro le esplosioni: ExiaIICT6Ga
Evidenziare:

Misuratore di livello radar a filo coassiale

,

misuratore di livello radar a onda guidata 704

,

trasmettitore di livello radar 6 m

collegamento coassiale di 6m NYRD 704 & metro livellato del radar saggio di Wave guida

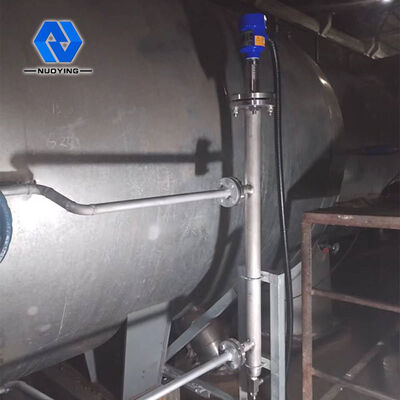

Un principio di funzionamento di collegamento coassiale di 30m & di metro livellato del radar saggio di NYRD 704 Wave guida in cantiere di lavoro



Il collegamento coassiale & l'impulso saggio emessi dal radar dell'onda guida si propagano lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) ed incontrano i media provati. dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.



Elaborazione introdotta



Il radartool dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale livellato di scopo dai componenti elettronici. La sonda emette l'impulso e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo.



Elaborazione di uscita



Entrando nell'altezza vuota E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente il metro agli stati di misurazione, corrispondenti all'uscita 4-20mA.

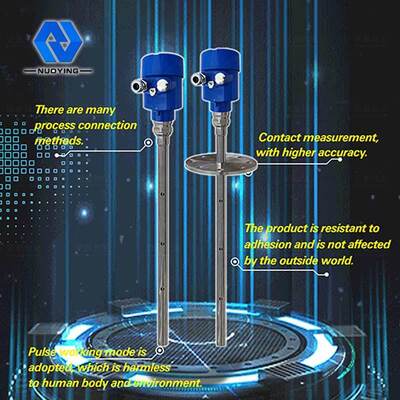

Lle caratteristiche del progetto di 30m anti--Corrtsion & metro livellato del radar di PTFE NYRD 701 Wave guida nella temperatura elevata & nella pressione



Il metro del livello dell'oggetto del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione unica di Echo Discovery Echo, la misura del contatto, l'alta accuratezza di misura, misura più accurata. Recentemente, il radar dell'onda guida non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.

◎La serie 70-X ha guidato il metro del livello dell'oggetto del radar dell'onda che è adatto a condizioni e ad applicazioni di lavoro complicate versatili dovuto i modi di collegamento dei versprocess ed i tipi del modulo di rilevazione. Come: medium costante dielettrico ad alta temperatura, alto-fatto pressione su e basso.

◎Il modo di lavoro di impulso, potere basso dell'emissione, può essere installato in vario corrosivo, nei contenitori del metalloide, in nessun danno al corpo umano e nell'ambiente.



Un parametro tecnico di 30m contattabili & del metro livellato del radar di alta precisione NYRD 701 Wave guida nella temperatura elevata, pressione

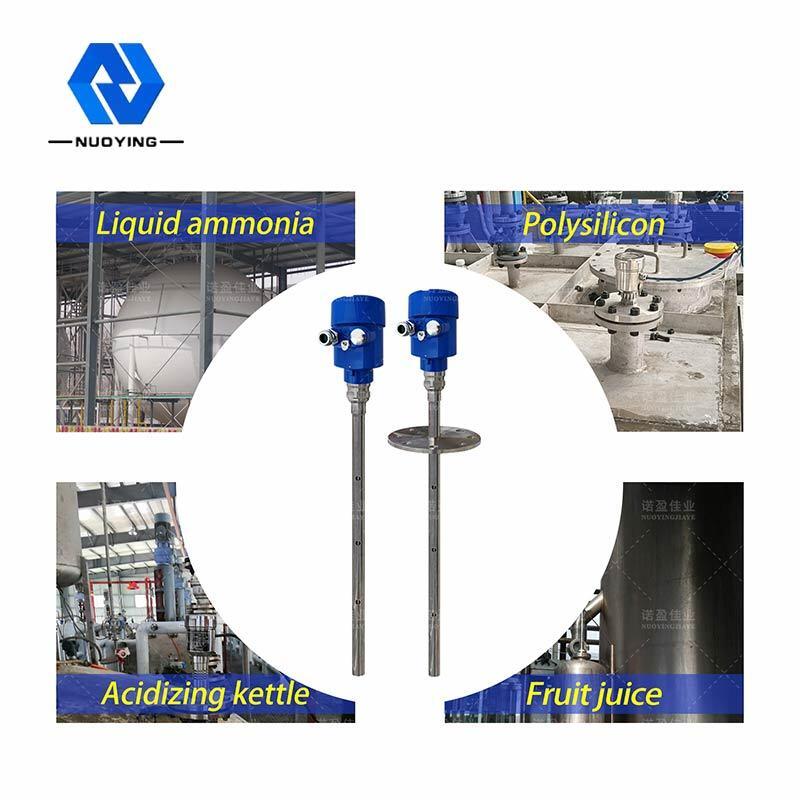

Applicazione tipica Liquido (forte corrosione, costante dielettrica bassa, adesione, temperatura elevata ed alta pressione)
Polvere (cenere volatile, polvere del calcare, polvere del cemento)
Solido (piccole particelle)

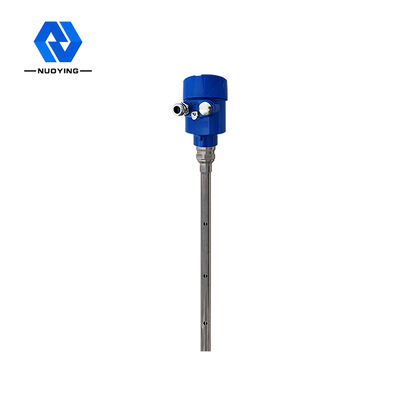

Modello del prodotto NYRD704,
Forma dell'antenna Tipo di cavo, tipo della barretta
Materiale dell'antenna PTFE
Campionamento di eco 55 volte /s
Campo di misura 6m
Accuratezza di misura 0,05% ~ 0,1% F.S
Alimentazione elettrica 24VDC
Uscita del segnale 4… 20mA/HART/RS485/Modbus…
Temperatura trattata -40~ °C +500
Pressione trattata -0.1~2.0MPa, - 0.1~4.0MPa

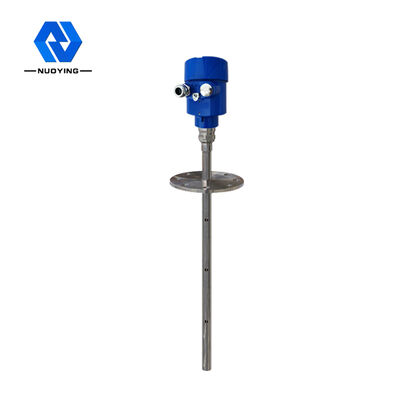

Collegamento trattato flangia
Interfaccia elettrica M20×1.5, ½ «NPT
Grado di protezione IP 65, IP 67
Grado protetto contro le esplosioni ExiaIICT6Ga



Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
