Dettagli:
|
| Applicazione tipica: | Occasioni di alta precisione e alta igiene | Oggetto numero.: | NYRD900-1 |
|---|---|---|---|
| Frequenza: | 76GHz~81GHz | Gamma: | 0,08~150 m |
| Uscita del segnale: | 4-20mA/HART/RS485/Modbus... | La temperatura di processo: | -40~130℃, -40~260℃(≥260℃personalizzabile) |
| Pressione di processo: | -0.1~2.0Mpa | Grado di protezione: | IP65, IP67, IP68 (opzionale) |
| Evidenziare: | Metro livellato 80G del radar ad alta temperatura,Trasmettitore livellato del radar del vapore del gas,Metro livellato 81GHz del radar |
||

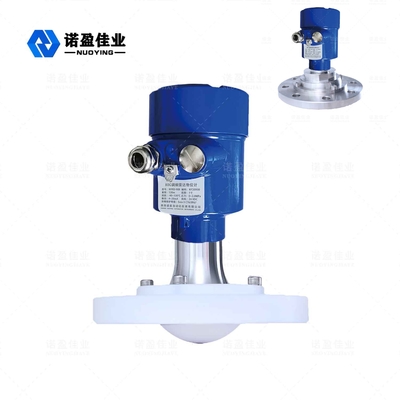

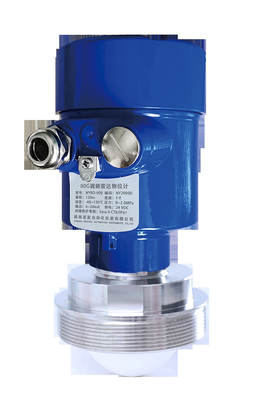

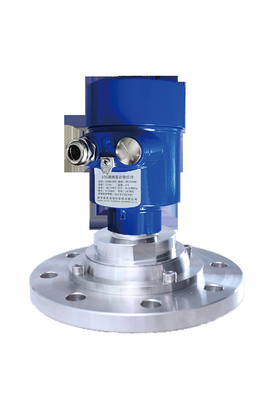

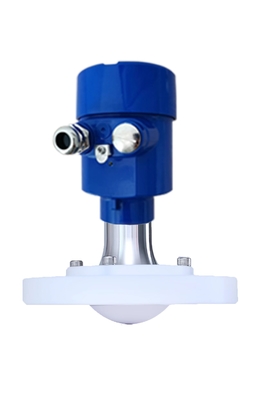

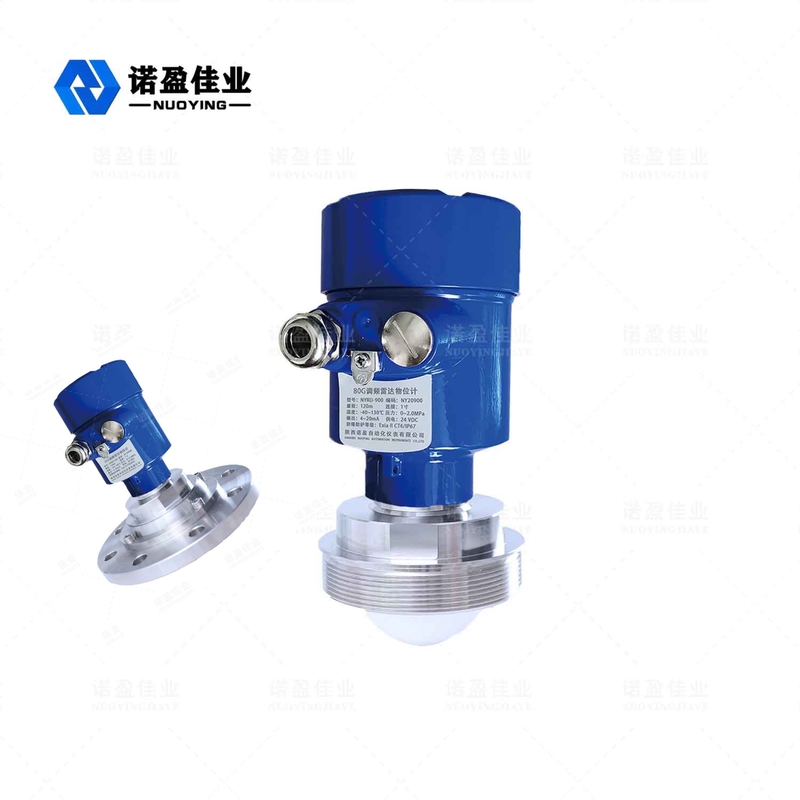

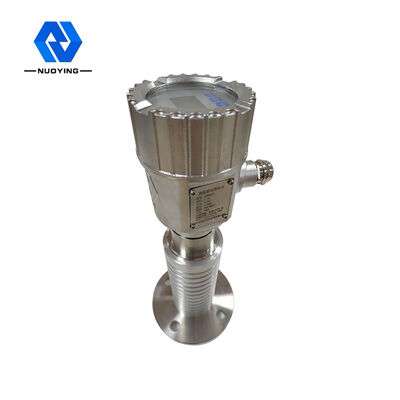

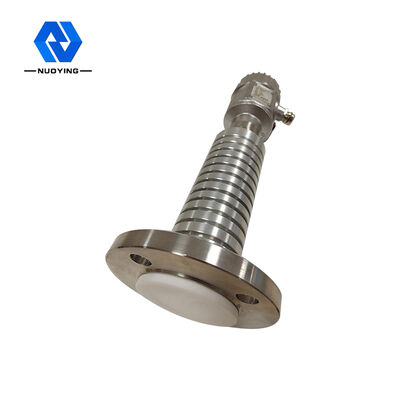

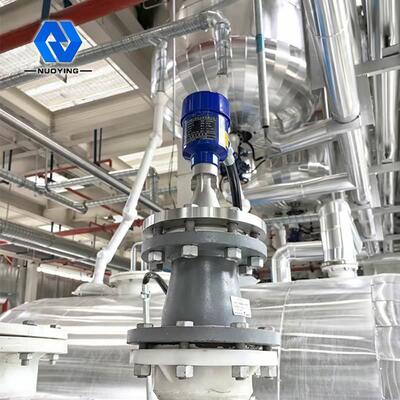

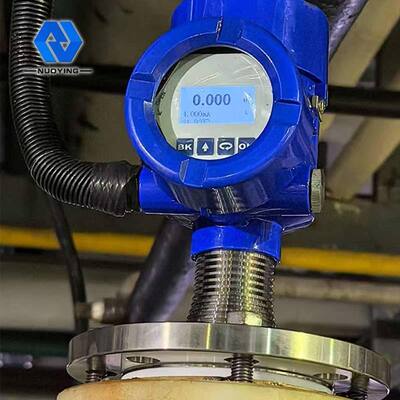

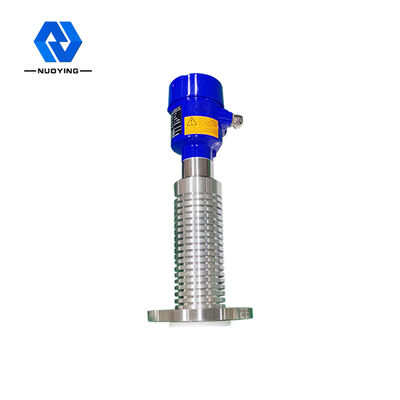

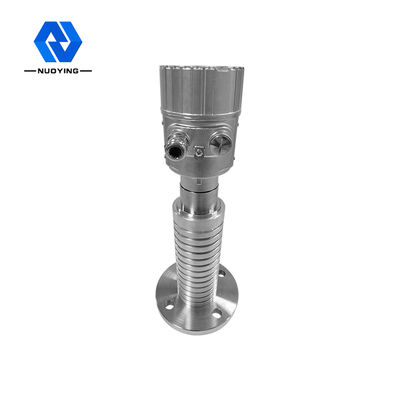

Misurazione del misuratore di livello radar a gas a vapore 80G ad alta temperatura 76 GHz ~ 81 GHz 0,08 ~ 150 m
Principio di funzionamento
I prodotti radar FMCW dell'onda FM NYRD900 <chiama anche il radar a onde millimetriche), come risultato di quale uso è superiore alla banda delle onde millimetriche della frequenza radar della banda Ku, il rilevamento remoto del bersaglio, l'ambiente con polvere di fumo forte, l'imaging remoto, il rispetto come multi -l'imaging spettrale ha applicazioni importanti e può rilevare più di un piccolo obiettivo radar a microonde e ottenere un posizionamento più accurato, ha una risoluzione più elevata e una sicurezza più forte.
Caratteristica di design
* Ampia gamma, piccola area cieca.La portata massima può raggiungere i 120 m e l'area del parlato può raggiungere gli 8 cm.
* Angolo del fascio piccolo, dimensioni dell'antenna ridotte, facile da installare.È poco influenzato dalla dimensione dell'ugello e dall'interferenza della barriera.
* La lunghezza d'onda è più corta e il riflesso sulla superficie del corpo è migliore, quindi non è necessario utilizzare la flangia universale per mirare.
* Supporta il debug remoto e l'aggiornamento remoto, facilitando la manutenzione in loco.
* Poiché il radar a banda da 80 GHz utilizzato nel campo della misurazione industriale, alta precisione, misurazione del livello senza contatto e del livello del liquido, con altri comuni radar a impulsi a microonde, vantaggi incomparabili del radar ad onda guidata, raggio estremamente stretto e capacità di penetrazione, può adattarsi al condizioni di lavoro ultra-complesse, senza indebolire le prestazioni di misura.
Parametro tecnico
| Applicazione | L'angolo di emissione dell'onda elettromagnetica è inferiore a 3°, adatto per la misurazione di tubi a onde guidate o in spazi ristretti |
| Adatto per grandi tolleranze di stoccaggio (150 m) e stoccaggio di piccole bombole "piccola area cieca" | |
| Alta precisione, alto livello di igiene e altri luoghi di misurazione | |
| Le condizioni di processo sono complesse (agitazione, asta riscaldante, scala, tetto galleggiante, forte polvere, forte vapore, ecc.) | |
| Codice articolo | NYRD900 |
| Frequenza di trasmissione | 76 GHz ~ 81 GHz, larghezza di frequenza di scansione FM 5 GHz |
| Forma dell'antenna | Antenna dell'obiettivo, antenna dell'obiettivo anticorrosione |
| Il materiale dell'antenna | PTFE,304+PTFE |
| Campo di misura | 0,08~150 m |
| Precisione della misurazione | 0,05%~0,1%FS |
| Alimentazione elettrica | 24 V CC, 220 V CA |
| Uscita del segnale | 4-20mA/HART/RS485/Modbus... |
| La temperatura di processo | -40~130℃, -40~260℃(≥260℃personalizzabile) |
| Pressione di processo | -0.1~2.0Mpa |
| Connessione al processo | Filettatura, staffa, flangia, morsetto sanitario (opzionale) |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | ExiaIICT6 Ga, ExdIICT6 Gb (come mostrato nel certificato) |
Se hai altre domande, ti preghiamo di contattarci.Elaboreremo le tue richieste il prima possibile.
