70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar
70 Meters Range Radar Level Transmitter 26G High Frequency 24V Power Supply
70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar

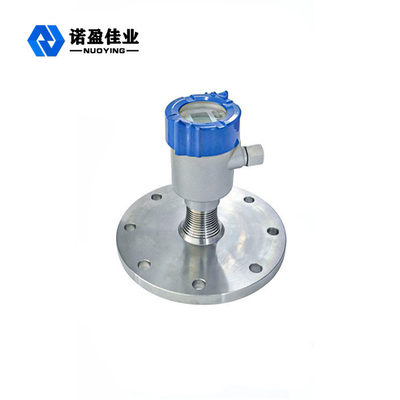

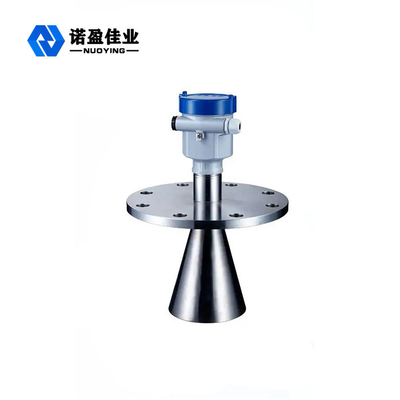

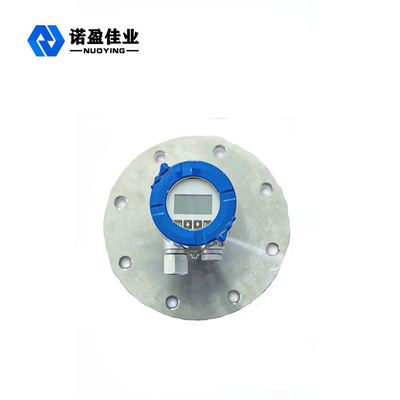

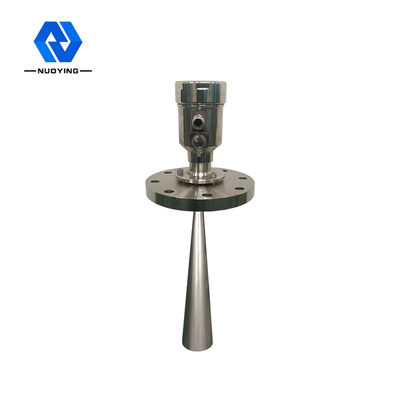

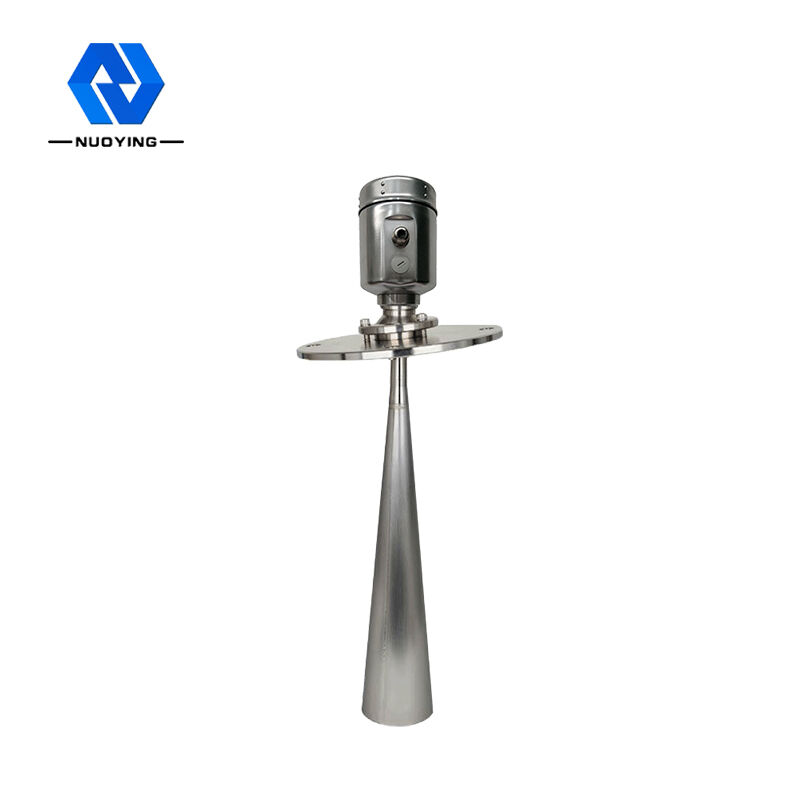

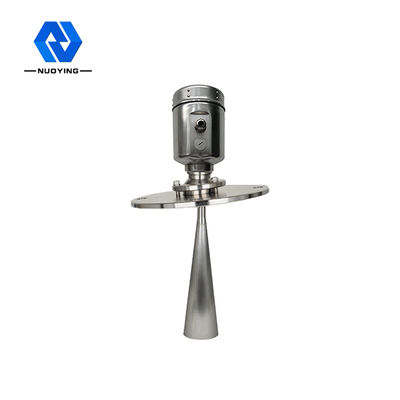

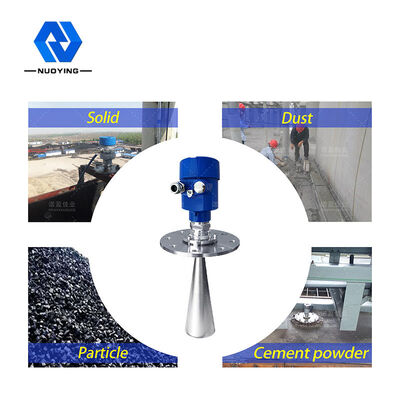

Grande immagine :  70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar

Dettagli:
Luogo di origine: Xi'an, Shaanxi, Cina
Marca: NUOYINGJIAYE
Certificazione: CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
Numero di modello: NYRD808
Termini di pagamento e spedizione:
Quantità di ordine minimo: pc 1
Prezzo: $450 to $1700 /pcs
Imballaggi particolari: Cartone, 60cm×30cm×30cm
Tempi di consegna: 7 giorni lavorativi
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: un mese di 1000 pc pre

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar

descrizione
Applicazione: liquidi, polvere, solidi Oggetto no.: NYRD808
Forma dell'antenna: Tipo di Antivari, tipo della goccia di acqua Materiale dell'antenna: 、 316 del、 304 di PTFE
Campo di misura: 35m, 40m, 80m Accuratezza della misura: 0.05%~0.1%F.S
Evidenziare:

metro livellato del radar di 70m

,

trasmettitore livellato del radar dell'alimentazione elettrica 24V

,

Tipo solido trasmettitore del radar della flangia del livello

Trasmettitore livellato del livello del radar del cervo maschio del tester del radar del recipiente del grano del radar del sensore livellato del cemento





Descrizione

Questa serie di radar che il metro livellato ha adottato 26G il sensore radar ad alta frequenza, la gamma massima di misura può raggiungere fino a 70 metri. L'antenna è trasformazione ulteriore ottimizzata,
i nuovi microprocessori veloci hanno più alta velocità e l'efficienza può essere l'analisi fatta del segnale, la strumentazione può essere usata per il reattore, il silo solido e l'ambiente molto complesso di misura.



Specificazione



70 metri variano radar che il metro livellato ha adottato il sensore radar ad alta frequenza 26G
Applicazione Prodotto solido, forte polvere
Campo di misura 70 metri
Collegamento trattato Flangia universale
Temperatura media -40℃ ~ +250℃
Pressione trattata -0,1 ~ 0,1 Mpa
Accuratezza ± 15mm
Grado di protezione IP67
Gamma di frequenza 26GHz
Uscita del segnale 4~20mA/Hart (bifilare/quattro) RS485/Modbus
Grado protetto contro le esplosioni Exia II C T6 GA



Principio

L'impulso livellato di microonda dell'antenna di trasmettitore del radar è stretto, l'antenna discendente della trasmissione. L'esposizione di microonda alla superficie media è riflessa indietro ancora dal sistema di antenne riceve, invia il segnale al circuito elettronico convertito automaticamente in segnali livellati (perché la velocità della propagazione di microonda, onda elettromagnetica per raggiungere l'obiettivo e riflessi di nuovo al ricevitore questo volta è quasi istantanea).

70 metri variano radar che il metro livellato ha adottato l'alimentazione elettrica ad alta frequenza del trasmettitore 24V del radar 26G

Misura di dato: Fondo della filettatura o la superficie di tenuta della flangia.
Nota: Assicuri che il metro livellato del radar il più ad alto livello non possa entrare nei ciechi di misurazione
area (figura D indicata sotto).

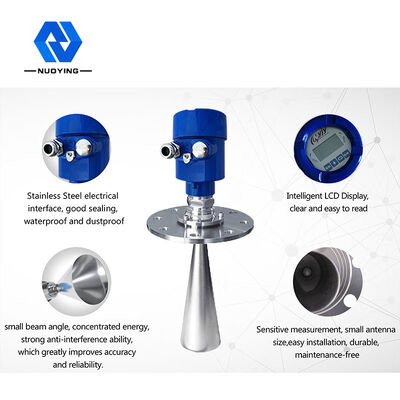

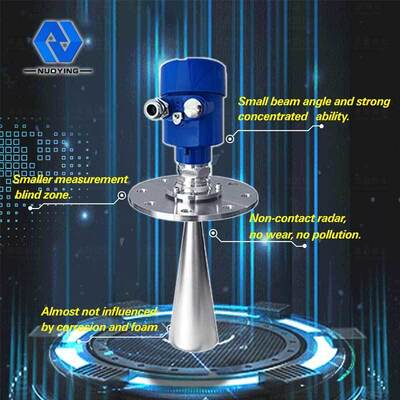

Caratteristiche



Piccola dimensione dell'antenna di Ø, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.

Ø quasi nessuna corrosione, effetto della bolla; quasi non colpito dal vapore acqueo nell'atmosfera, nella temperatura e nei cambiamenti di pressione.

L'ambiente serio della polvere di Ø sul lavoro ad alto livello del tester ha scarso effetto.

Il Ø una più breve lunghezza d'onda, la riflessione dell'inclinazione di superficie solida è migliore.

L'angolo d'apertura di Ø è piccolo, l'energia è concentrato, può migliorare l'abilità dell'eco ed evitare l'interferenza.

Il Ø il campo di misura è più piccolo, per una misura darà i buoni risultati.

L'alto rapporto segnale-rumore di Ø, lo stato di fluttuazione livellata può ottenere la prestazione migliore.

Alta frequenza di Ø, misura della costante dielettrica solida e bassa di migliore scelta.



I requisiti dell'installazione

Guida di installazione:

Sia installato di diametro del 1/4 o del 1/6. Nota: la distanza fra la distanza minima della parete del carro armato dovrebbe essere carro armato alti 1/10.



Nota: 1. dato

centro del contenitore 2.The o asse della simmetria

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 1

Il livello conico superiore del carro armato, può essere installato a

la cima del carro armato è intermedia, può garantire la misura al fondo conico.

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 2

Un'antenna dell'alimentazione alla superficie verticale di allineamento. Se la superficie è ruvida, l'angolo della pila deve essere usato per regolare l'angolo della flangia del cardano dell'antenna alla superficie di allineamento.



(dovuto l'inclinazione di superficie solida causerà l'attenuazione di eco, anche la perdita di segnale.)



70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 3



Errori dell'installazione tipica:



Il carro armato conico di Ø non può essere installato sopra il porto dell'alimentazione.

Nota: l'installazione all'aperto dovrebbe adottare il parasole.





1. corretto

2. misure impermeabili di errore

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 4

Il Ø lo strumento non può essere installato nel mediatore incurvato o a cupola del tetto. Oltre a prodotti l'eco indiretto inoltre è colpito dagli echi. L'eco multiplo può essere più grande del valore reale dell'eco del segnale, perché attraverso la cima può concentrare l'eco multiplo. Così non può essere installato in una posizione centrale.

1. Corretto

2. Errore

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 5

Il Ø là è ostacoli che colpiscono il piatto necessario della riflessione di misura.

1. Corretto

2. Errore

70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 6

Il collegamento elettrico



La tensione di alimentazione elettrica:



(4~20) mA/HART (sistema bifilare)



L'alimentazione elettrica ed il segnale di corrente d'uscita
divisione del cavo dello schermo dei due centri. La gamma di tensione di rifornimento si vedano i dati tecnici. Per tipo di per sé sicuro deve essere una barriera di sicurezza fra l'alimentazione elettrica e lo strumento.



(4~20) mA/HART (sistema a quattro vie)



Alimentazione elettrica separata ed il segnale corrente,
rispettivamente facendo uso di un cavo elettrico. La gamma di tensione di rifornimento si vedano i dati tecnici.



RS485/Modbus



Alimentazione elettrica e segnale di Modbus separato drespectively facendo uso di un cavo schermato, la gamma di tensione di alimentazione elettrica si vedano i dati tecnici.



FAQ

Q: Quanto tempo mi risponderete?

: Vi contatteremo appena possibile ma entro 12 ore

Q: Posso ottenere alcuni campioni?

: Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato. Ma dovete pagare il costo preciso.

Q: Quando potete sistemare la vostra produzione?

: Una volta che ottenendo la vostra conferma del prodotto e ricevendo il prepagamento, la produzione sarà iniziata immediatamente.

Q: Che cosa è termine di consegna?

: Richiede solitamente circa 3-5 giorni lavorativi per piccolo ordine e i 10-15 giorni per grande ordine.

Q: Come controllate la vostra qualità?

: Tre punti di ispezione (dell'originale, della produzione e dei prodotti finiti) + buon servizio della garanzia (libero 1 anno di cambiare un nuovo senza qualsiasi fattori umani di danno).

Q: Che certificati avete?

: ISO9000, CE, certificazione protetta contro le esplosioni, RoHs pronto. E prima del delievry delle merci, la certificazione di ispezione della sicurezza e di qualità pubblicata dalle terze parti anche può essere offerta.

Q: Potrei visitare la vostra fabbrica?

: Molto benvenuto! Mosca all'aeroporto di Xian Yang. Era un grande piacere per noi.

Q: Che cosa è i vostri termini di garanzia?

: Offriamo 12 mesi di tempo della garanzia.

Q: potete fornire l'OEM & il servizio su misura?

: Sì, l'OEM ed il ODM sono entrambe il disponibile, noi hanno il dipartimento professionale di R & S che può fornire le soluzioni professionali per voi.

Imballaggio & spedire

70 metri variano radar che il metro livellato ha adottato l'alimentazione elettrica ad alta frequenza del trasmettitore 24V del radar 26G





Parametro tecnico





70 metri variano l'alimentazione elettrica ad alta frequenza livellata 24V del trasmettitore 26G del radar 8



Applicazione Tutti i tipi di liquidi (forte corrosione, costante dielettrica bassa, mescolarsi, vapore, cristallizzazione, condensazione, residui, temperatura elevata ed alta pressione, ecc.)
Tutti i tipi di polvere (forte polvere, polvere di galleggiamento, polvere del cemento, polvere di calce, cenere volatile, cristallizzazione ed altre occasioni)
Vari solidi (grano, piccole pietre, minerale di ferro, carbone, ecc.)
Numero di oggetto NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL
Forma dell'antenna Tipo di Antivari, tipo della goccia di acqua, tipo del piatto, tipo del corno, tipo della superficie, tipo della lente
Il materiale dell'antenna PTFE, 304.316, PP, PFA
Campo di misura 10m, 20m, 30m, 35m, 40m, 80m
Accuratezza della misura 0.05%~0.1%F.S
Alimentazione elettrica 24VDC (bifilare, a quattro vie), 220VAC
Uscita del segnale 4-20mA/HART/RS485/Modbus…
La temperatura trattata -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃
Pressione trattata -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa,
Collegamento trattato Filo, sostegno, flangia, morsetto di salute (facoltativo)
Interfaccia elettrica M20x1.5, 1/2» NPT
Grado di protezione IP65, IP67, IP68 (facoltativi)
Grado protetto contro le esplosioni ExiaIICT6 GA, ExdIICT6 GB (secondo le indicazioni del certificato)





Se avete qualunque altre ulteriori domande, contattici prego. Elaboreremo appena possibile le vostre richieste.
