Dettagli:
|
| Applicazione tipica: | Liquido (forte corrosione, costante dielettrica bassa, adesione, temperatura elevata ed alta pressio | Modello del prodotto: | NYRD701 |
|---|---|---|---|
| Tipo dell'antenna: | tipo del palo, doppio tipo di cavo, tipo bipolare, tubo dell'onda guida | Materiale dell'antenna: | 304, 316, PTFE |
| Campo di misura: | 6m, 30m | Temperatura trattata: | - ℃ 40~+130, - ℃ 40~+250, - 40~+500℃ (ha personalizzato) |
| Pressione trattata: | - 0.1~2.0MPa, - 0.1~4.0MPa (ha personalizzato) | Accuratezza di misura: | 0.05%~0.1% F.S |
| Evidenziare: | Tipo di medium del contatto trasmettitore del livello di Gwr,Metro livellato del radar NYRD701,Constant Radar Level Transmitter dielettrico |
||

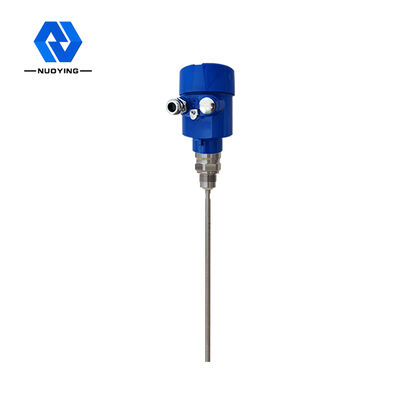

Il livello del radar di Wave guida di alta precisione misura il tipo con un contatore di contatto medio adatto a costante dielettrica
Principio di funzionamento livellato del tester di resistenza del radar ad alta temperatura ed ad alta pressione di Wave guida
L'impulso ad alta frequenza di microonda inviato dal radar dell'onda guida trasmette lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio). Quando l'onda incontra il medium misurato, dovuto il cambiamento improvviso della costante dielettrica, alcuno dell'impulso dell'onda sarà riflesso immediatamente di nuovo al trasmettitore. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
input
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale livellato attraverso i componenti elettronici. La sonda spedisce l'impulso e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo. Quando l'impulso incontra la superficie del materiale, è riflesso indietro ed è ricevuto dal ricevitore nello strumento ed il segnale di distanza è convertito in segnale livellato materiale.
Il segnale di impulso riflesso è trasmesso al circuito elettronico dello strumento lungo la sonda della barretta o del cavo ed ai processi del microprocessore il segnale identificare l'eco generato dall'impulso di microonda sulla superficie del materiale. Il riconoscimento di segnale corretto di eco è completato dal software di impulso. La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo dell'impulso.
uscita
Metta introducendo l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa la F (gamma del carro armato del =full) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
Caratteristica di prodotto livellata del tester del radar di Wave guida
Il metro livellato del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e Echo Discovery unico echeggia la tecnologia della trasformazione. Con la misura del contatto, l'accuratezza di misura è alta e la misura è più accurata. Allo stesso tempo, il radar dell'onda guida resiste all'adesione e non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
Vari modi di collegamento e tipi trattati di componenti di rilevazione fanno la serie 70X hanno guidato il metro del livello del radar dell'onda adatto per varie condizioni ed applicazioni di lavoro complesse. Per esempio: ; Media costanti dielettrici ad alta temperatura, ad alta pressione e bassi.
Adotta il modo di funzionamento di impulso, con estremamente - potere basso dell'emissione e può essere installato in vario metallo e contenitori non metallici, senza danno al corpo umano ed all'ambiente.
Parametro livellato del prodotto del tester del radar di Wave guida
|
Applicazione tipica |
Liquido (forte corrosione, costante dielettrica bassa, adesione, temperatura elevata ed alta pressione, serpentina di riscaldamento incorporata, scala, piatto di galleggiamento ed altre occasioni complesse) polvere (cenere volatile, polvere del calcare, polvere del cemento, calcestruzzo ed altri media) Solido (piccole particelle, grano, piccole pietre, sabbia, ecc.) |
|
Modello del prodotto |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
|
Tipo dell'antenna |
tipo del palo, doppio tipo di cavo, tipo bipolare, tubo dell'onda guida |
|
Materiale dell'antenna |
304, 316, PTFE |
|
Echo Sampling |
55 volte al secondo |
|
Campo di misura |
6m, 30m |
|
Accuratezza di misurazione |
0.05%~0.1% F.S |
|
Temperatura trattata |
-40~+130 ℃, - ℃ 40~+250, - 40~+500℃ |
|
Processo Presure |
-0.1~2.0MPa, - 0.1~4.0MPa |
|
Collegamento trattato |
filo, sostegno, flangia, morsetto sanitario (facoltativo) |
|
Interfaccia elettrica |
M20 x 1,5, NPT di 1/2 " |
|
Potere del rifornimento |
24VDC (bifilare, a quattro vie), 220VAC |
|
Uscita del segnale |
4-20 mA /HART/RS485/Modbus.. |
|
Grado di protezione |
IP67, IP68 (facoltativi) |
|
Grado protetto contro le esplosioni |
Exia II CT6 GA, Exd II CT6 GB (dettagli in certificato) |

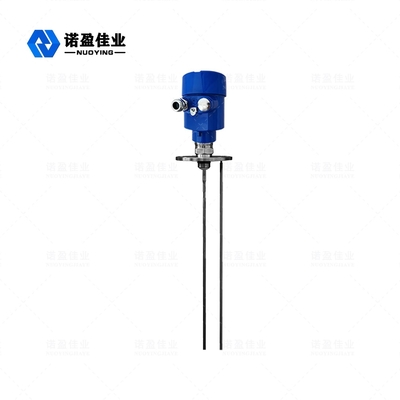

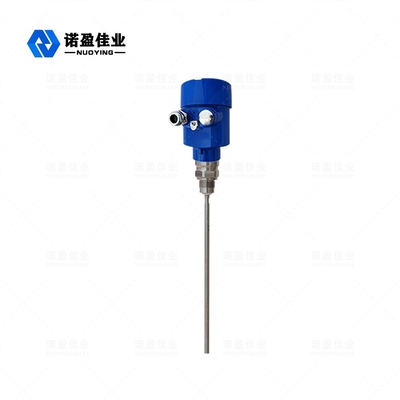

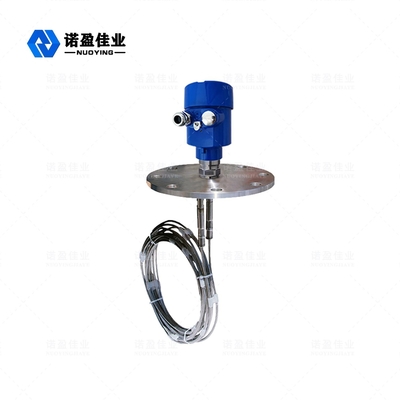

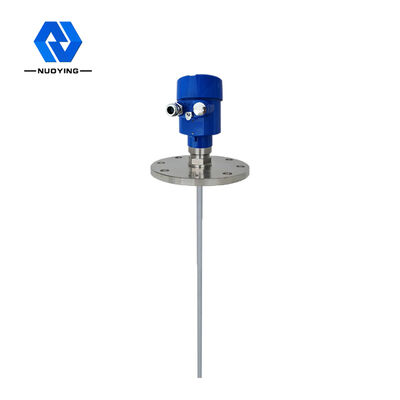

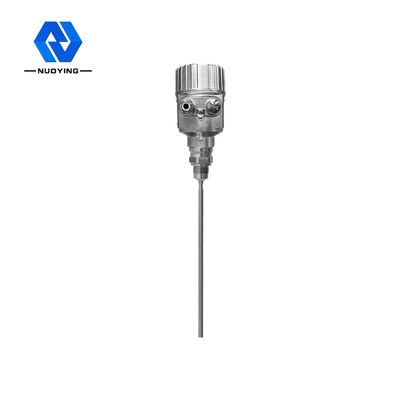

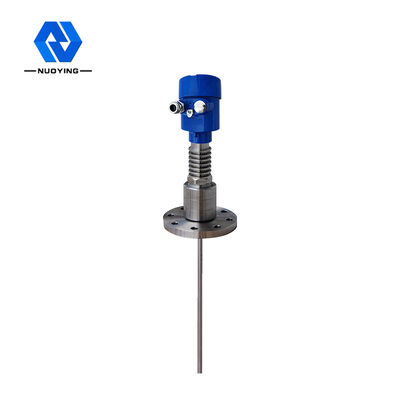

Metro livellato del radar di Wave guida
