Dettagli:
|
| Applicazione tipica: | canale idrico, bacini idrici, fiumi, laghi, banchi, ecc | Materiale dell'antenna: | 316L (facoltativo) |
|---|---|---|---|
| Campo di misura: | 30m, 80m (facoltativi) | Precisione: | ±3mm |
| Alimentazione elettrica: | 24VDC (due linea, linea quattro) | Temperatura trattata: | -40~+80℃ |
| Pressione trattata: | -0.1~3.0MPa | legame di procedura: | flangia, sostegno (facoltativo) |
| Evidenziare: | Trasmettitore di livello radar senza contatto 26G,trasmettitore di livello radar intelligente SL,misuratore di livello radar NYRD |
||

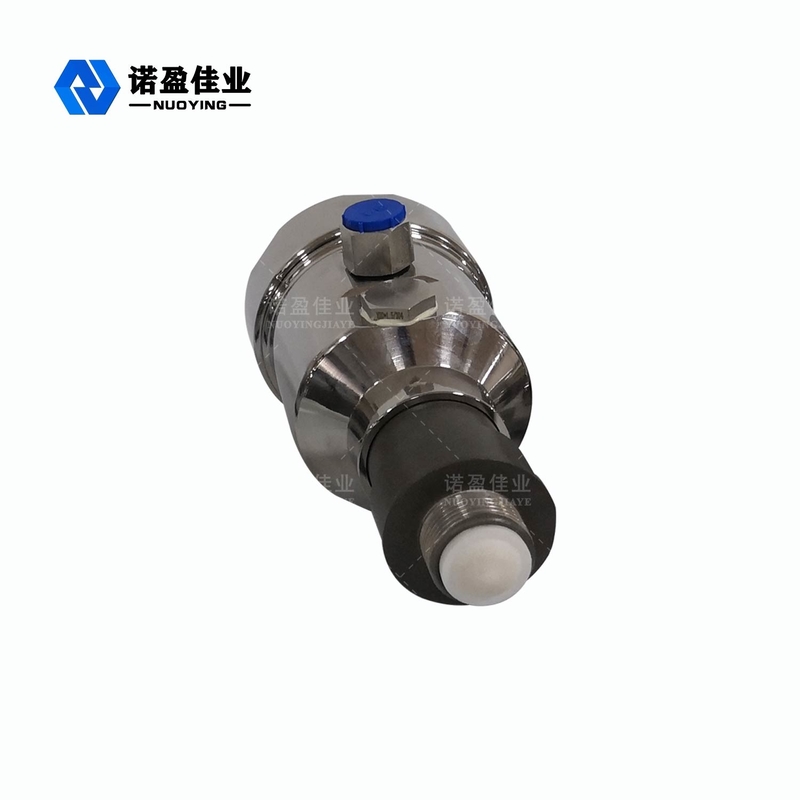

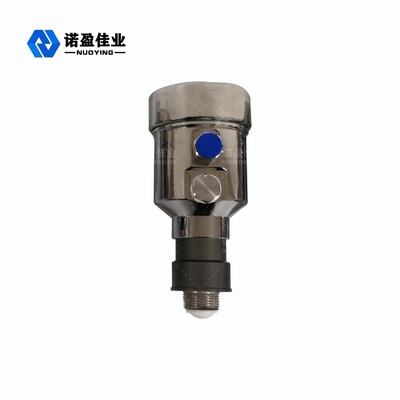

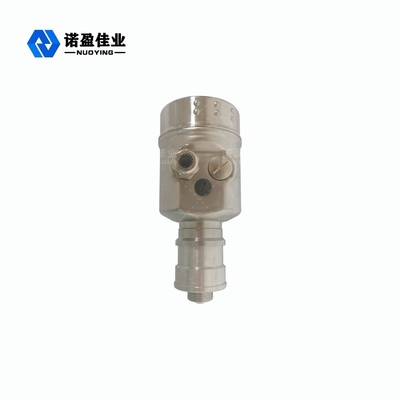

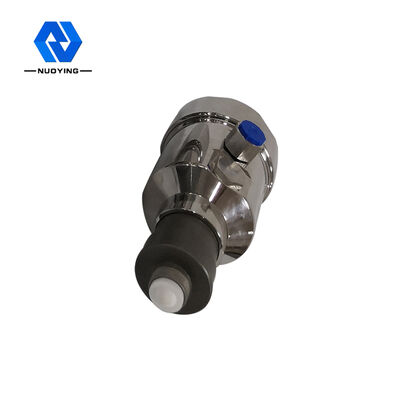

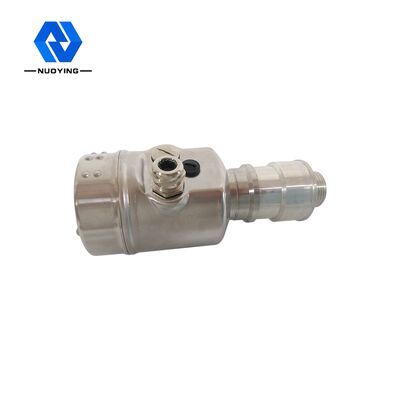

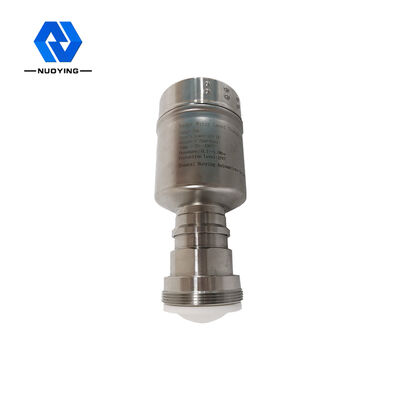

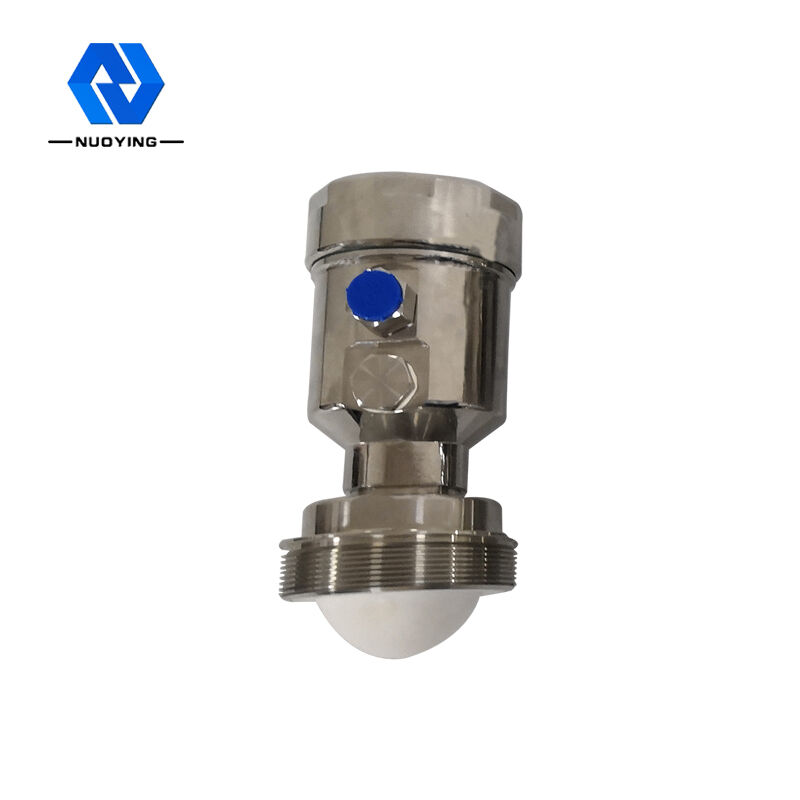

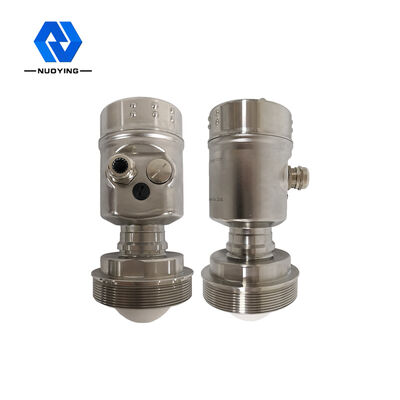

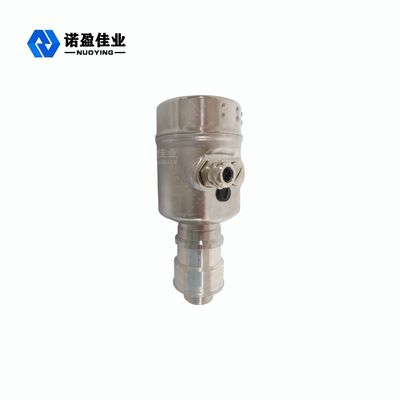

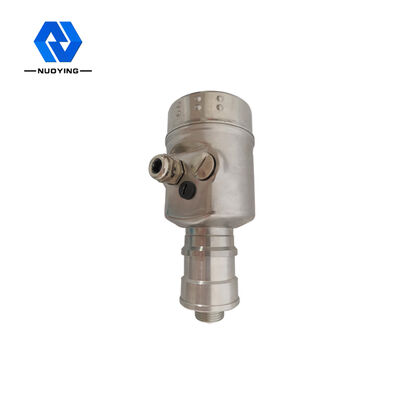

26G NYRD SL Trasmettitore di livello radar intelligente senza contatto ad alta frequenza
Il principio di funzionamento del trasmettitore di livello radar intelligente senza contatto 26G NYRD SL ad alta frequenza
L'antenna di livello radar emette impulsi a microonde stretti, che vengono trasmessi verso il basso attraverso l'antenna.Dopo che l'onda dell'impulso ha toccato la superficie del mezzo misurato, viene riflessa indietro e ricevuta nuovamente dal sistema di antenna, e il segnale viene trasmesso alla parte del circuito elettronico e convertito automaticamente in un segnale di livello (perché la velocità di propagazione dell'impulso è estremamente veloce , l'onda elettromagnetica raggiunge il bersaglio e viene riflessa al ricevitore. Il tempo necessario per andare avanti e indietro è quasi istantaneo)
Dato di misura: superficie di tenuta del fondo del filetto o della flangia.
Nota: quando si utilizza la temporizzazione del livello radar, assicurarsi che il livello di materiale più alto non possa entrare nell'area cieca di misurazione (l'area mostrata in D nella figura).
Caratteristiche di progettazione di26G NYRD SL Trasmettitore di livello radar intelligente senza contatto ad alta frequenza
◎ quasi immune alla corrosione e alla schiuma;Non risente di media densità, variazioni di temperatura e pressione.
◎ Lunghezza d'onda più corta, migliore riflessione su superfici solide inclinate.
◎ L'angolo del raggio è piccolo, l'energia è concentrata, il che migliora la capacità dell'eco ed è favorevole ad evitare oggetti di interferenza.
◎ La misurazione dell'area cieca è più piccola, poiché anche la misurazione di serbatoi piccoli otterrà buoni risultati.
◎ Elevato rapporto segnale/rumore, anche in caso di oscillazioni si possono ottenere anche prestazioni migliori.
anche in caso di fluttuazioni si possono ottenere prestazioni migliori.
◎ L'alta frequenza è la scelta migliore per misurare la media costante dielettrica solida e bassa. L'alta frequenza è la scelta migliore per la misurazione della media costante dielettrica solida e bassa.
◎La dimensione dell'antenna è piccola, facile da installare;Radar senza contatto, nessuna usura, nessun inquinamento.
◎ L'ambiente polveroso ha poca influenza sul lavoro del misuratore di livello ad alta frequenza.
Parametri tecnicidi26G NYRD SL Trasmettitore di livello radar intelligente senza contatto ad alta frequenza
| parametri tecnici | |
| uscita del segnale | 4...20mA/HART/RS485/Modbus.. |
| La temperatura di processo | -40~+260"C |
| La pressione di processo |
-0.1~2.0MPa |
| La connessione al processo | flangia (opzionale) |
| interfaccia elettrica | M20X1.5, % ~NPT |
| Grado di protezione/Grado IP |
IP67 (opzionale) |
|
grado antideflagrante |
ExialICT6 (vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
