| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD900 |
| MOQ: | 1 PC |
| prezzo: | 400~600USD |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pc/mese |

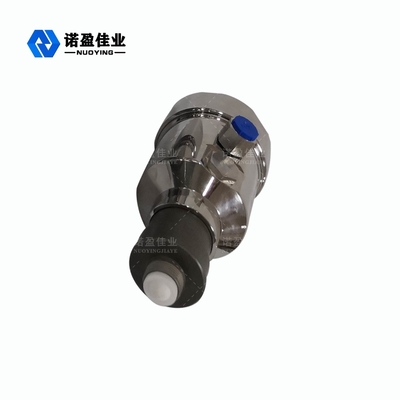

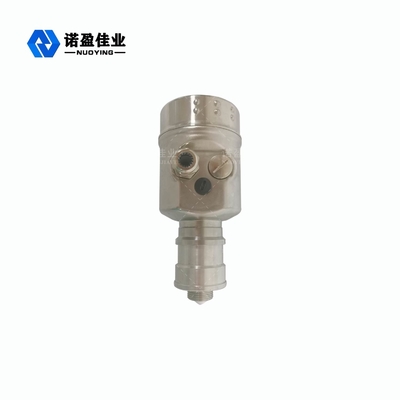

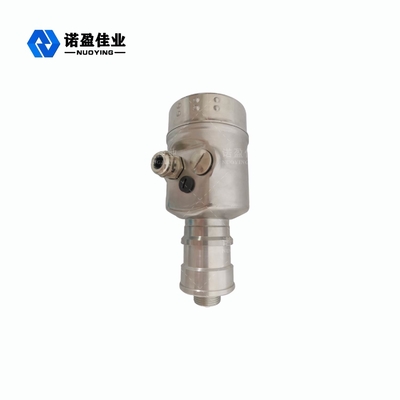

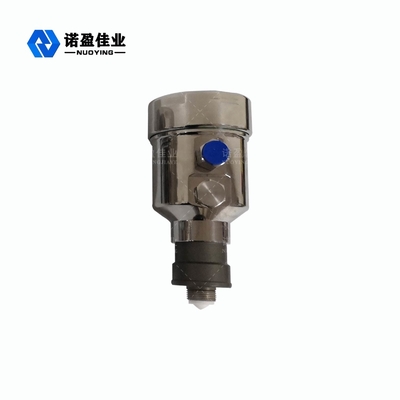

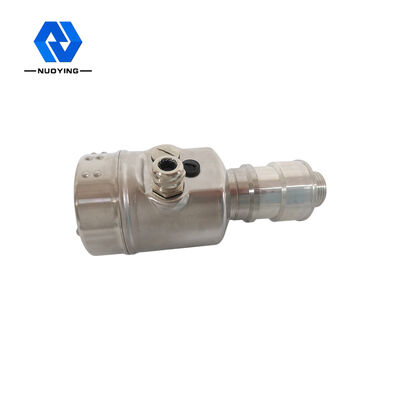

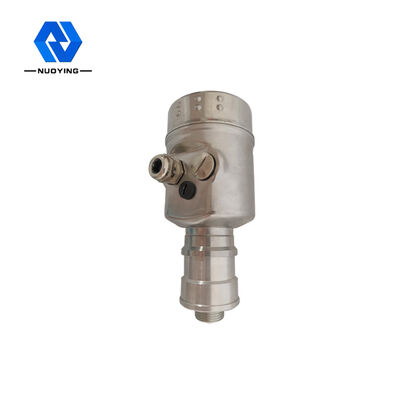

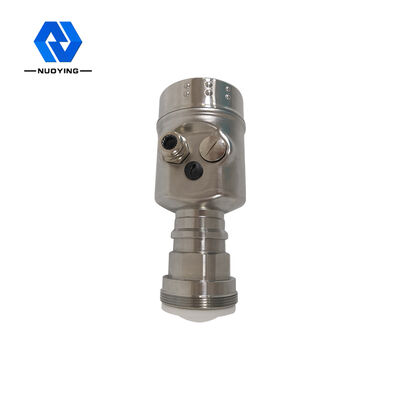

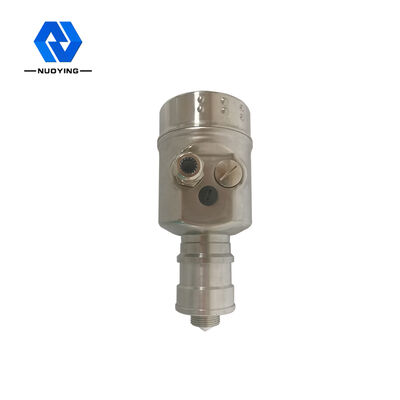

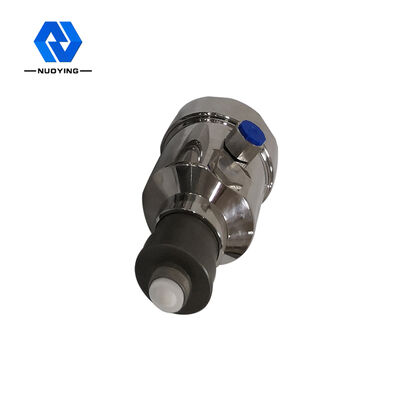

Il misuratore di livello radar di misurazione ad alta precisione 80G supporta il debug remoto
Principio di funzionamento diIl misuratore di livello radar di misurazione ad alta precisione 80G supporta il debug remoto
I prodotti radar NYRD900 FMCW (noti anche come radar a onde millimetriche), a causa dell'uso di bande di onde millimetriche con una frequenza più elevata rispetto ai radar in banda Ku, possono essere utilizzati nel rilevamento di bersagli a lungo raggio, in ambienti privi di fumo intenso e polvere , imaging a lunga distanza, imaging multispettrale e altri aspetti.Applicazioni importanti e può rilevare obiettivi più piccoli del radar a microonde e ottenere un posizionamento più accurato, con una risoluzione più elevata e una maggiore riservatezza.
Caratteristica di designdiIl misuratore di livello radar di misurazione ad alta precisione 80G supporta il debug remoto
1. Buone prestazioni transitorie: basato sul chip RF a onde millimetriche CMOS auto-sviluppato, per ottenere una struttura RF più compatta, un rapporto segnale-rumore più elevato.
2. La larghezza di banda di lavoro di 5 GHz fa sì che il prodotto abbia un rapporto di risoluzione della misurazione e una precisione di misurazione più elevati
3. Coerenza: una generazione coerente di shock dipolo guidato dalla corrente o un effetto di frequenza differenziale non lineare di una generazione coerente di impulsi laser
4.Bassa energia: l'energia del fotone dell'onda millimetrica ha solo pochi millielettronvolt, non ci sarà ionizzazione dei raggi X e distruzione della sostanza da rilevare, quindi non è facile distruggere la sostanza da rilevare
5. Forte penetrazione: forte penetrazione per sostanze non polari.Molti materiali non metallici non polari assorbono meno raggi in questa banda e, pertanto, possono essere utilizzati per sondare la struttura interna del materiale.Ad esempio, ceramica/cartone/prodotti in plastica/schiuma sono trasparenti a questa banda di radiazioni elettromagnetiche e possono essere utilizzati anche per il monitoraggio della sicurezza di aeroporti/stazioni, come esplorazioni di macchinari/esplosivi e droghe, o per il rilevamento della saldatura di circuiti stampati.
6.Facile da assorbire dalle molecole polari: questa banda ha una minore dispersione di sostanze non omogenee e può rilevare e misurare il contenuto di vapore acqueo.Puoi anche studiare la composizione del materiale o condurre il controllo di qualità analizzando i loro profili caratteristici.
7. Ampio campo di misura, piccola area cieca.La portata massima può raggiungere i 120 m e l'area cieca può raggiungere gli 8 cm.
Parametri tecnici diIl misuratore di livello radar di misurazione ad alta precisione 80G supporta il debug remoto
|
Applicazione tipica |
L'angolo di emissione dell'onda elettromagnetica è inferiore a 3 gradi, adatto per la misurazione di spazi ristretti o del tubo dell'onda guida |
| Adatto per serbatoi di stoccaggio di grandi dimensioni (150 m) e piccoli serbatoi di stoccaggio (piccola area cieca) | |
| Alta precisione, alto livello di igiene e altre occasioni di misurazione | |
| Condizioni di processo complesse (agitazione, asta riscaldante, scala, tetto galleggiante, polvere forte, vapore forte, ecc.) | |
|
Modello di prodotto |
NYRD900 |
| frequenza di emissione | 76 GHz-81 GHz, la larghezza della frequenza di scansione FM è 5 GHz |
|
Forma dell'antenna |
Antenna con lente, tipo anticorrosione, antenna con lente |
|
Materiale dell'antenna |
PTFE, 304+PTFE |
| campo di misura |
0,08-150 m |
| precisione di misura | 0,05%-0,1%FS |
| Tensione di alimentazione | 24 V CC, 220 V CA |
|
uscita del segnale |
4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥ 260 ℃ può essere personalizzato) |
| Pressione di processo |
-0.1~2.0MPa |
| collegamento procedurale |
filettatura, staffa, flangia, morsetti (opzionale) |
| livelli di protezione | IP65, IP67, IP68 (opzionale) |
| classificazione antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
