Dettagli:
|
Frequenza della trasmissione: | 76GHz~81GHz, larghezza della frequenza di scansione FM 5GHz | Forma dell'antenna: | Antenna di lente, antenna di lente anticorrosiva |
---|---|---|---|
Materiale dell'antenna: | PTFE, 304+PTFE | Campo di misura: | 0.08~150m |
Accuratezza di misurazione: | 0.05%~0.1%F.S | Alimentazione elettrica: | 24VDC、 220VAC |
uscita del segnale: | 4… 20mA/HART/RS485/Modbus | Pressione trattata: | -0.1~2.0MPa |
Evidenziare: | Misuratore di livello radar 80G,misuratore di livello radar antenna in PTFE,trasmettitore di livello radar 150 m |

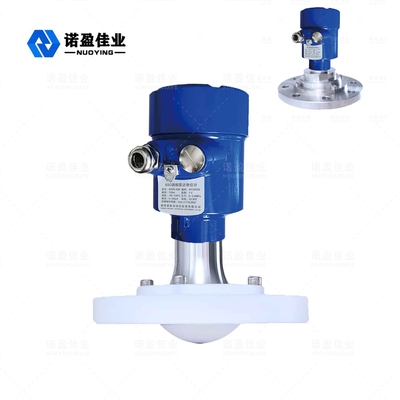

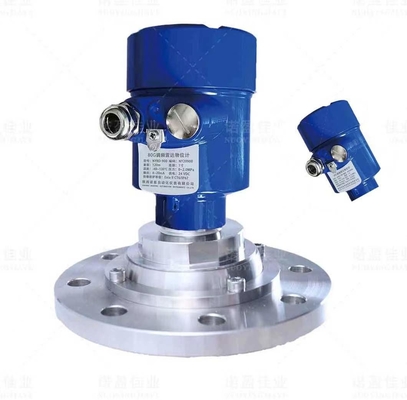

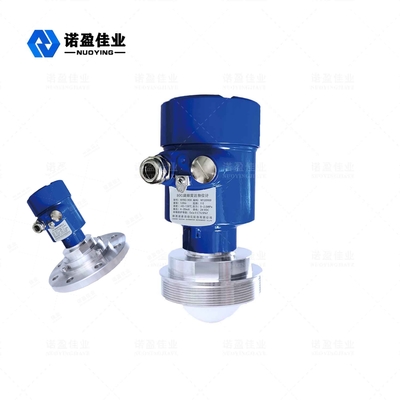

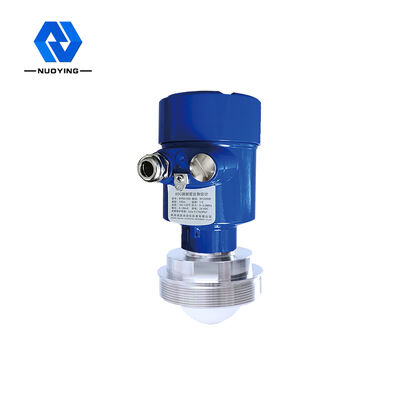

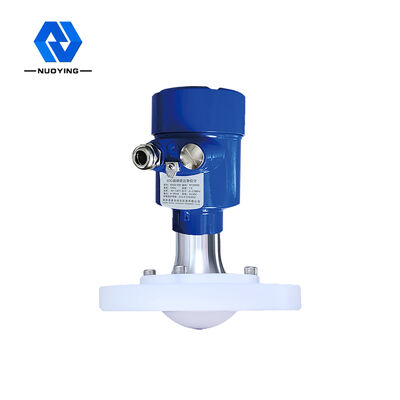

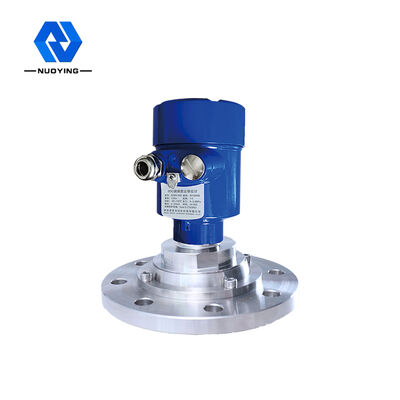

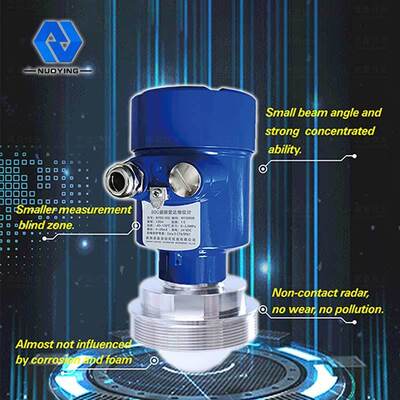

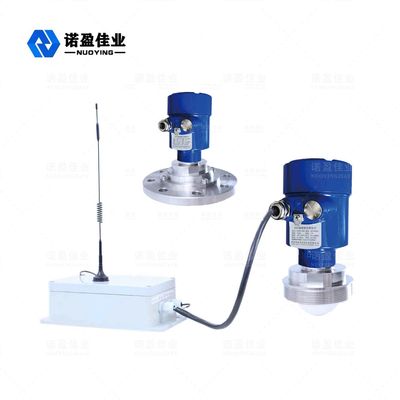

Intervallo di misurazione del misuratore di livello radar dell'antenna 80G NYRD900 PTFE 0,08 - 150 m
Principio di funzionamento del misuratore di livello radar 80G
La frequenza NYRD900Il prodotto radar FMCW a onde di modulazione (noto anche come radar a onde millimetriche) ha importanti applicazioni nel rilevamento di bersagli remoti, imaging remoto, imaging multispettrale, ecc. radar in banda Ku.Può rilevare tobiettivi più piccoli del radar a microonde e ottenere un posizionamento più accurato, con una risoluzione più elevata e una maggiore riservatezza.
Parametri tecnici del misuratore di livello radar 80G
Applicazioni tipiche |
L'angolo di emissione dell'onda elettromagnetica è inferiore a 3 °, adatto per la misurazione in spazi ristretti o tubi a onde guidate |
Applicabile al serbatoio di stoccaggio super grande (150 m) e al serbatoio di stoccaggio piccolo (piccola area cieca) | |
Alta precisione, alto livello sanitario e altre occasioni | |
Luoghi con condizioni di processo complesse (miscelazione, barra riscaldante, scala, tetto flottante, forte polvere, forte vapore, ecc.) | |
Modello di prodotto | NYRD900 |
Frequenza di trasmissione | 76 GHz ~ 81 GHz, larghezza di frequenza di scansione FM 5 GHz |
Forma dell'antenna | Antenna dell'obiettivo, antenna dell'obiettivo anticorrosione |
Materiale dell'antenna | PTFE, 304+PTFE |
Campo di misura | 0,08~150 m |
Accuratezza di misurazione | 0,05%~0,1%FS |
Alimentazione elettrica | 24 V CC, 220 V CA |
Uscita segnale | 4...20mA/HART/RS485/Modbus |
Temperatura di processo | - 40~+130 ℃, - 40~+260 ℃ (≧260 ℃ può essere personalizzato) |
Pressione di processo | -0.1~2.0MPa |
Connessione al processo | filettatura, staffa, flangia, morsetto sanitario (opzionale) |
Grado di protezione | IP65, IP67, IP68 (opzionale) |
Grado antideflagrante | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedi certificato per dettagli) |
Nota: il design può essere personalizzato in base alle esigenze specifiche degli utenti!
