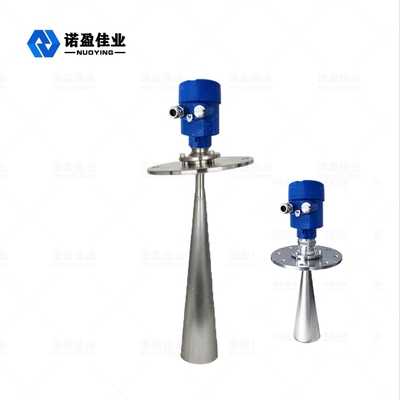

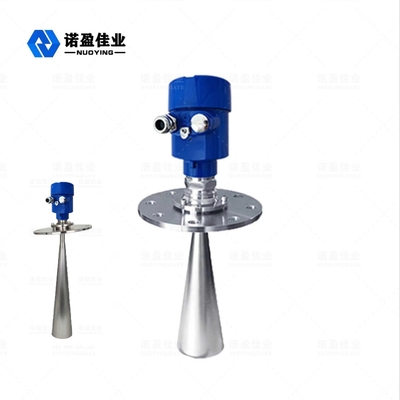

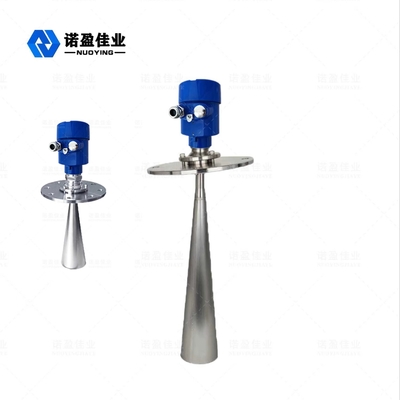

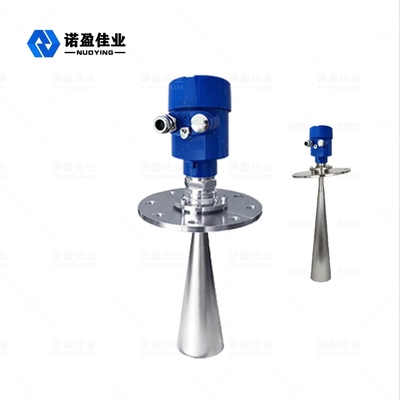

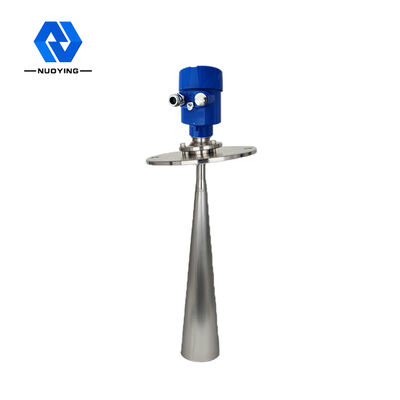

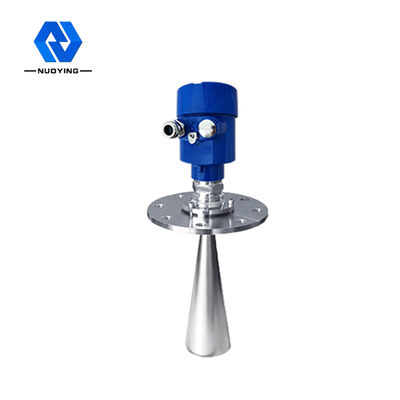

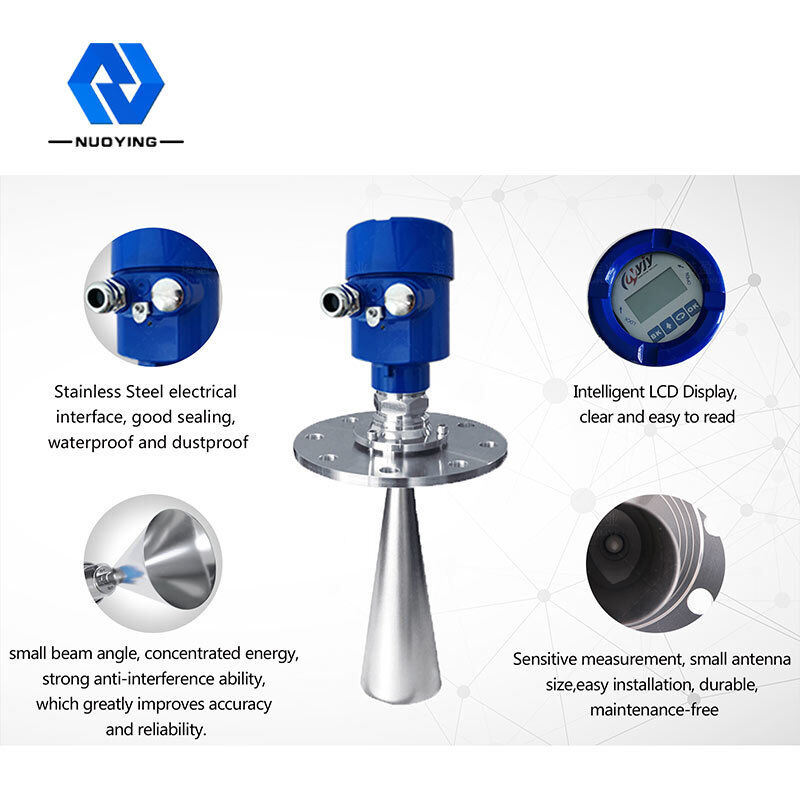

Misuratore di livello radar 26G NYRD809 Piccola zona cieca ad alta frequenza

Misuratore di livello radar 26G NYRD809 Piccola zona cieca ad alta frequenza

Marchio:	NUOYINGJIAYE
Numero di modello:	NYRD809
MOQ:	1 pz
prezzo:	$679.347/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an Shaanxi, Cina

Certificazione:

Modello del prodotto:

NYRD809

Tipo di antenna:

Tipo di corno

Materiale dell'antenna:

Applicazione tipica:

Solidi vari

Campo di misura:

0-30m

Precisione della misurazione:

00,05% - 0,1% F. S.

Temperatura di processo:

-40~+1200 ℃

Pressione di processo:

-0,1 ~ 2,0 MPa

Imballaggi particolari:

Cartone, 60cm*30cm*30cm、90cm*30cm*30cm

Capacità di alimentazione:

1000 pezzi/mese

Descrizione del prodotto

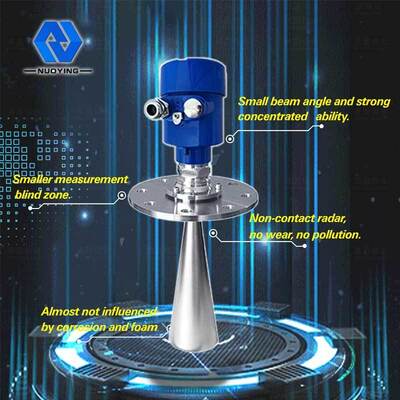

Misuratore di livello radar 26G NYRD809 Piccolo raggio cieco ad alta frequenza

Principio di funzionamento del misuratore di livello radar 26G

L'antenna radar emette impulsi a microonde stretti, che vengono trasmessi verso il basso attraverso l'antenna. Quando l'onda a impulsi tocca la superficie del mezzo misurato, viene riflessa e ricevuta nuovamente dal sistema antenna. Il segnale viene trasmesso alla parte del circuito elettronico e convertito automaticamente in un segnale di livello (poiché la velocità di propagazione dell'impulso è estremamente elevata, il tempo impiegato dall'onda elettromagnetica per raggiungere il bersaglio e tornare al ricevitore dopo la riflessione è quasi istantaneo).

Piano di riferimento di misurazione: la superficie inferiore della filettatura o la superficie di tenuta della flangia.

Nota: Quando si utilizza il misuratore di livello radar, è necessario garantire che il livello più alto non entri nell'area cieca (area mostrata in D nella figura).

Misuratore di livello radar 26G Parametri Tecnici

Applicazioni Tipiche	Vari solidi (grano, ciottoli, minerale di ferro, carbone, ecc.)
Modello Prodotto	NYRD809
Tipo di Antenna	tipo a stelo, tipo a goccia d'acqua, tipo a piastra piana, tipo a tromba, tipo a superficie lucida, tipo a lente
Materiale Antenna	PTFE, 304, 316, PP, PFA
Intervallo di Misurazione	10m, 20m, 30m, 35m, 40m, 80m
Precisione di Misurazione	0,05%~0,1% F. S
Alimentazione	24VDC (due fili, quattro fili), 220VAC
Uscita Segnale	4... 20mA/HART/RS485/Modbus
Temperatura di Processo	- 40~+1200 ℃
Pressione di Processo	- 0,1~2,0MPa
Connessione di Processo	filettatura, staffa, flangia, morsetto sanitario (opzionale)
Interfaccia Elettrica	M20×1,5, 1/2"NPT
Grado di Protezione	IP65, IP67, IP68 (opzionale)
Grado di Esplosione	Exia II CT6 Ga, Exd II CT6 Gb (vedere certificato per dettagli)

Nota: I prodotti personalizzati possono essere progettati in base ai requisiti specifici degli utenti!
