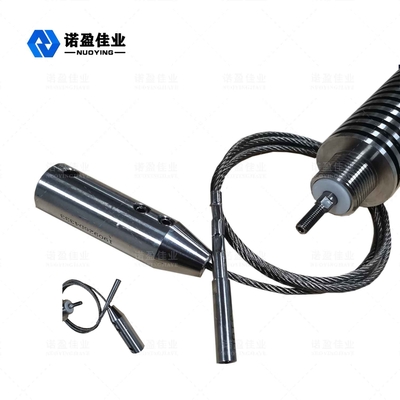

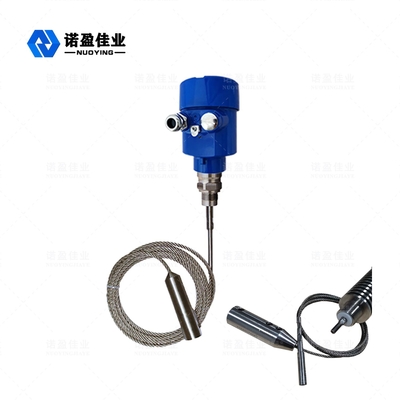

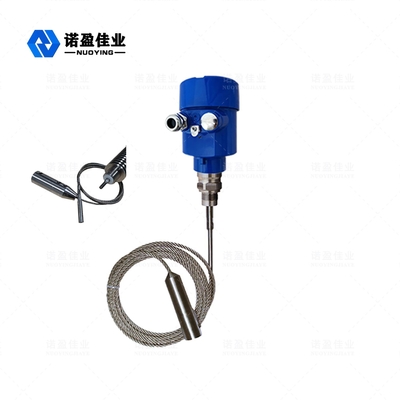

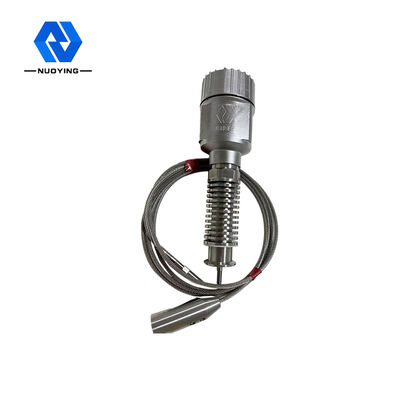

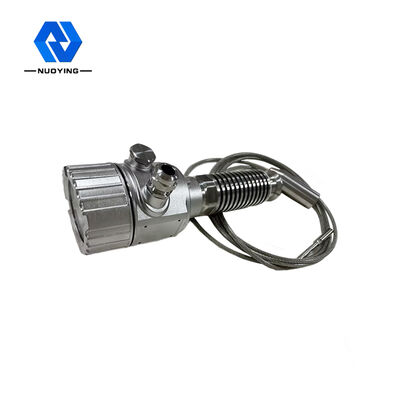

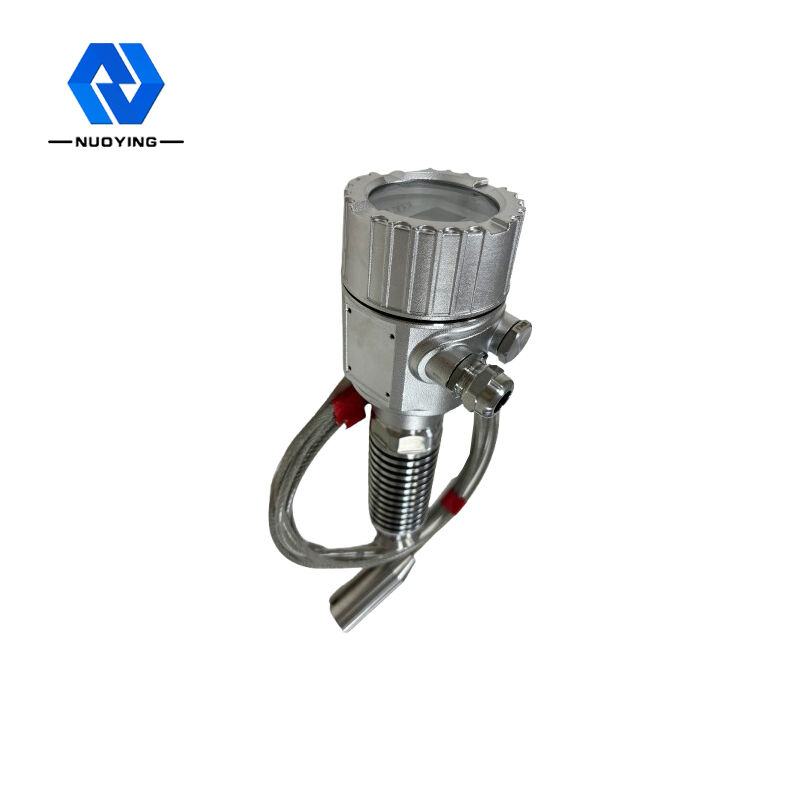

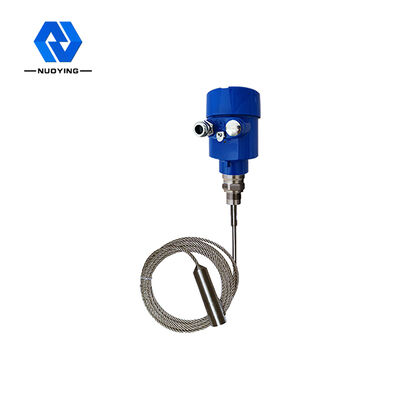

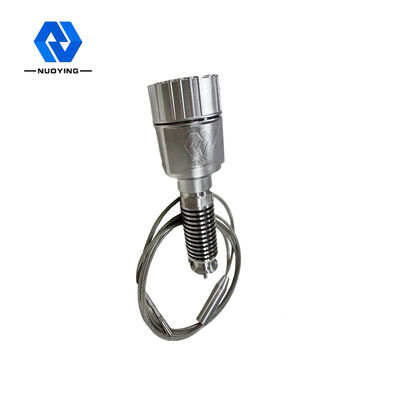

Misuratore di livello radar a onde guidate con antenna via cavo NYRD701 1.8G

Misuratore di livello radar a onde guidate con antenna via cavo NYRD701 1.8G

Marchio:	NUOYINGJIAYE
Numero di modello:	NYRD701
MOQ:	1 pz
prezzo:	$505.653/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an Shaanxi, Cina

Certificazione:

Applicazione tipica:

Liquido leggermente corrosivo

Modelli di prodotto:

NYRD701

Tipo di antenna:

Tipo di cavo

Materiale dell'antenna:

PTFE, 304, 316

Campo di misura:

0~30m

Precisione della misurazione:

00,05% - 0,1% F. S.

Uscita del segnale:

4...20 mA/HART/RS485/Modbus

Interfaccia elettrica:

M20×1,5,½"NPT

Imballaggi particolari:

Cartone, 40cm*30cm*30cm

Capacità di alimentazione:

1000 pezzi/mese

Descrizione del prodotto

NYRD701 1.8G Antenna a Onda Guidata Radar Livello

NYRD701 1.8G Principio di Funzionamento del Livello Radar a Onda Guidata

L'impulso a microonde ad alta frequenza inviato dal radar a onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o barra d'acciaio). Quando incontra il mezzo misurato, un improvviso cambiamento nella costante dielettrica provoca una riflessione e parte dell'energia dell'impulso viene riflessa indietro. L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.

NYRD701 1.8G Parametri Tecnici del Livello Radar a Onda Guidata

Applicazione Tipica	Liquido leggermente corrosivo
Modelli di Prodotto	NYRD701
Tipo di Antenna	Tipo a cavo
Materiale Antenna	PTFE, 304, 316
Campionamento Eco	55 volte/s
Intervallo di Misura	0~30m
Precisione di Misura	0.05%~0.1%F. S
Alimentazione	24VDC (due fili, quattro fili), 220VAC
Uscita Segnale	4...20mA/HART/RS485/Modbus...
Temperatura di Processo	- 40~+130 ℃
Pressione di Processo	- 0.1~2.0MPa
Connessione di Processo	filettatura, staffa, flangia, morsetto (opzionale)
Interfaccia Elettrica	M20 × 1.5, ½ "NPT
Grado di Protezione	IP65, IP67, IP68 (opzionale)
Grado di Esplosione	Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (vedere certificato per dettagli)

Nota: I prodotti possono essere personalizzati e progettati in base ai requisiti specifici degli utenti!

NYRD701 1.8G Caratteristiche di Progettazione del Livello Radar a Onda Guidata

◎ Il misuratore di livello radar a onda guidata adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione degli echi Echo Discovery. Con la misurazione a contatto, la precisione di misurazione è elevata e la misurazione è più accurata. Allo stesso tempo, il radar a onda guidata resiste all'adesione e non è influenzato dall'ambiente esterno come la temperatura del mezzo e l'adesione.

◎ Varie modalità di connessione di processo e tipi di componenti di rilevamento rendono il misuratore di livello radar a onda guidata serie 70X adatto a varie condizioni di lavoro e applicazioni complesse. Come mezzi ad alta temperatura, alta pressione e bassa costante dielettrica.

◎ Adotta la modalità di lavoro a impulsi, con una potenza di emissione estremamente bassa, e può essere installato in vari contenitori metallici e non metallici, senza danni al corpo umano e all'ambiente.
