| Marchio: | NUOYING |
| Numero di modello: | NYRD900 |
| MOQ: | 1 PC |
| prezzo: | $260~$380/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
Misurazioni continue del livello del trasmettitore radar 80 GHz Rilevazione del livello del radar nello spazio libero per tutti i liquidi
80 GHzDescrizione del prodotto
Il trasmettitore di livello radar NYRD900 è ampiamente utilizzato nel rilevamento remoto di bersagli, nell'imaging remoto, nell'imaging multispectral, nelle condizioni di forte fumo e polvere, ecc.Poiché utilizza la banda delle onde millimetriche con una frequenza più alta della banda Ku., può rilevare bersagli più piccoli e raggiungere un posizionamento più preciso del radar a microonde, con una risoluzione più elevata e una maggiore sicurezza.
80 GHzTrasmettitore a livello radarCaratteristiche di progettazione
1.Coherenza: una generazione coerente di shock dipolare a corrente o un effetto di frequenza differenziale non lineare di una generazione coerente di impulsi laser
2.Bassa energia: l'energia fotonica dell'onda millimetrica ha solo pochi millielettroni volt, non ci sarà ionizzazione a raggi X e distruzione della sostanza da rilevare,quindi non è facile distruggere la sostanza da rilevare
3.Forte penetrazione: forte penetrazione per le sostanze non polari.può essere utilizzato per sondare la struttura interna del materialePer esempio, la ceramica / cartone / prodotti di plastica / schiuma sono trasparenti a questa banda di radiazioni elettromagnetiche e possono anche essere utilizzati per il controllo della sicurezza aeroportuale / stazione,come esplorare macchinari / esplosivi e droghe, o per il rilevamento della saldatura delle schede di circuito.
4.Facile da assorbire dalle molecole polari: questa banda ha una minore dispersione nelle sostanze non omogenee e può rilevare e misurare il contenuto di vapore acqueo.Si può anche studiare la composizione del materiale o condurre il controllo di qualità analizzando i loro profili caratteristici.
5.Grande gamma di misura, piccola area cieca. La gamma massima può raggiungere 120m, e la zona cieca può raggiungere 8cm.
80 GHzTrasmettitore a livello radar Parametri tecnici
| Applicazione tipica |
1.L'angolo di emissione delle onde elettromagnetiche è inferiore a 3 gradi, adatto per misure in spazi ristretti o in tubi a guida d'onda; 2. Adatto a serbatoi di grandi dimensioni (150 m) e a serbatoi di piccole dimensioni (piccola area cieca); 3. Misurazione di alta precisione e elevato livello sanitario; 4Occasioni con condizioni di processo complesse (miscelazione, staffa di riscaldamento, scala, tetto galleggiante, polvere forte, vapore forte, ecc.) |
| Frequenza di trasmissione | 76Hz-81Hz, larghezza di frequenza di scansione FM 5GHz |
| Forma dell'antenna | Antenna per lenti, antenna per lenti antisettiche |
| Materiale per antenne | PTFE, 304+PTFE |
| Intervallo di misura | 0.08-150m |
| Precisione di misura | 00,05%-0,1% F.S. |
| Fornitore di alimentazione | 24VDC, 220VAC |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130°C,-40~+260°C (≥260°C può essere personalizzato) |
| Pressione di processo | -0,1 ~ 2,0 MPa |
| Connessione di processo | Filtro, flange, pinza sanitaria (facoltativo) |
| Classe di protezione | IP67, IP68 (facoltativo) |
| Grado a prova di esplosione | Exia II CT6 Ga, Exd II CT6 Gb |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

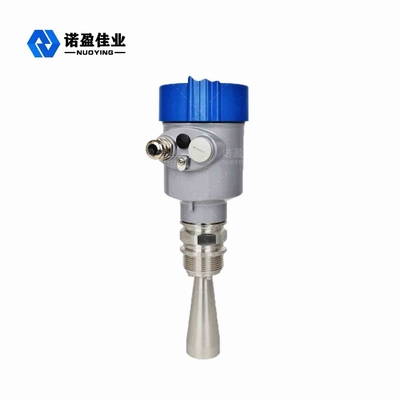

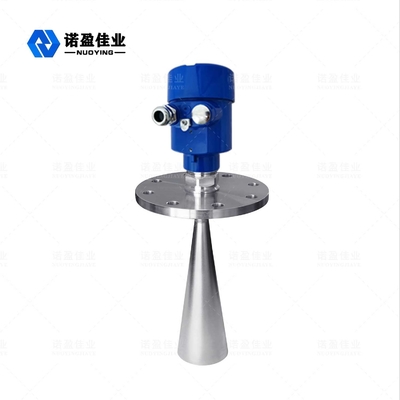

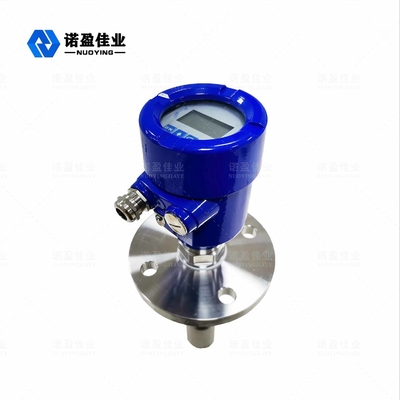

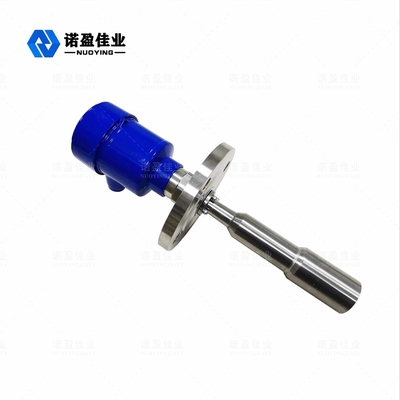

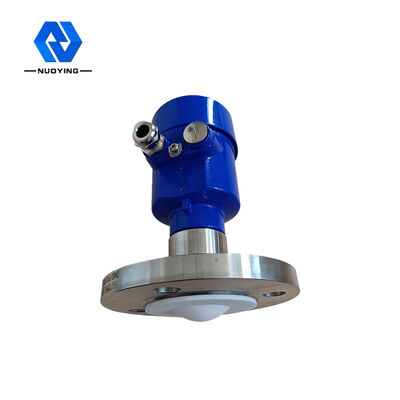

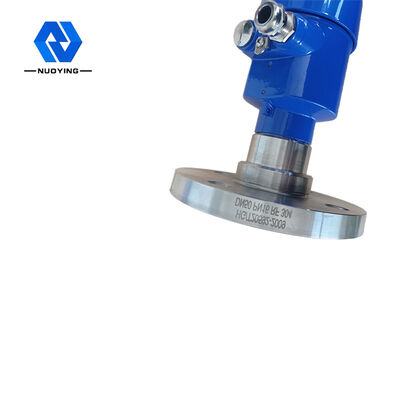

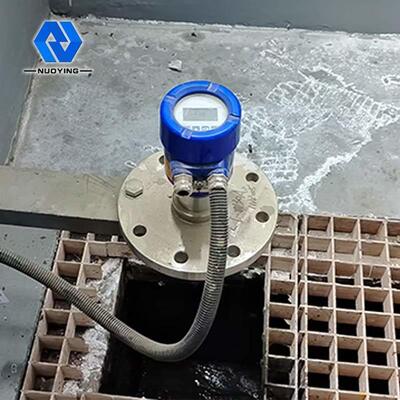

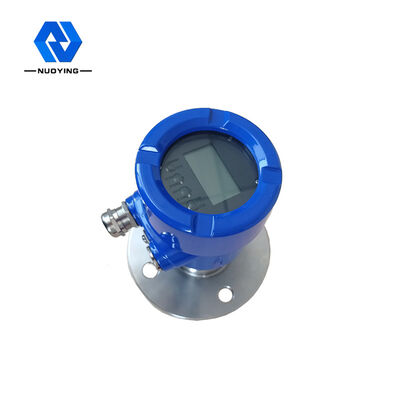

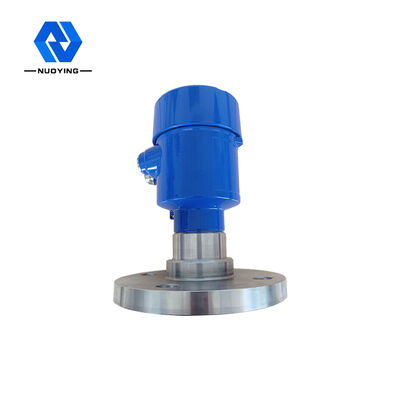

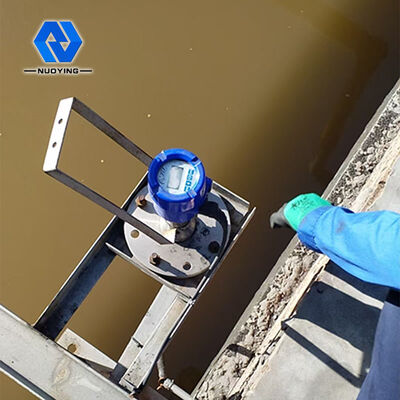

80 GHzTrasmettitore a livello radarImmagini
