| Marchio: | NUOYING |
| Numero di modello: | NYRD900 |
| MOQ: | 1 PC |
| prezzo: | $240~$350/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
80 GHz ad alta frequenza facile installazione 80m 120m Smart Radar Level Transmitters con piccola antenna a lente integrata
80 GHzAlta frequenzaPrincipio di funzionamento del trasmettitore a livello radar
Prodotti radar NYRD900 FMCW (noto anche come radar a onde millimetriche), a causa della frequenza più elevata delle onde millimetriche rispetto al radar a banda Ku, ha importanti applicazioni nel rilevamento di bersagli a lunga distanza,ambiente a forte fumo e polvere, imaging a lunga distanza, imaging multispectral, ecc., e può rilevare bersagli più piccoli del radar a microonde e ottenere un posizionamento più preciso, con una risoluzione più elevata e una maggiore riservatezza.
◎Coherenza: la coerenza è prodotta da oscillazioni dipoli coerenti a corrente o da effetti non lineari di differenza di frequenza di impulsi laser coerenti.
◎Forte penetrabilità: ha un forte potere di penetrazione per le sostanze non polari.possono essere utilizzati per rilevare la struttura interna dei materialiPer esempio, ceramica, cartone, prodotti di plastica, schiuma, ecc. , sono trasparenti alle radiazioni elettromagnetiche in questa banda e possono essere utilizzati anche per il rilevamento della sicurezza negli aeroporti e nelle stazioni, come il rilevamento di macchinari, esplosivi e droghe,con una lunghezza massima di 20 mm o più ma non superiore a 50 mm.
◎Bassa energia: l'energia dei fotoni dell'onda millimetrica è solo di pochi millielettroni volt e non è possibile rilevare alcun fenomeno di ionizzazione e distruzione della sostanza da raggi X.quindi non è facile distruggere la sostanza da rilevare.
80 GHzAlta frequenzaTrasmettitore a livello radarApplicazioni tipiche
1. Adatto per la misurazione di spazi stretti o di tubi d'onda guidati
2- applicabile a serbatoi di grandi dimensioni (150 m) e piccoli serbatoi
3. misurazione di alta precisione e di elevata igiene
4Occasioni con condizioni di processo complesse (miscelazione, riscaldamento, scala, tetto galleggiante, polvere forte, vapore forte, ecc.)
80 GHzAlta frequenzaTrasmettitore a livello radarParametri tecnici
| Applicazione tipica |
1.L'angolo di emissione delle onde elettromagnetiche è inferiore a 3 gradi, adatto per misure in spazi ristretti o in tubi a guida d'onda; 2. Adatto a serbatoi di grandi dimensioni (150 m) e a serbatoi di piccole dimensioni (piccola area cieca); 3. Misurazione di alta precisione e elevato livello sanitario; 4Occasioni con condizioni di processo complesse (miscelazione, staffa di riscaldamento, scala, tetto galleggiante, polvere forte, vapore forte, ecc.) |
| Frequenza di trasmissione | 76Hz-81Hz, larghezza di frequenza di scansione FM 5GHz |
| Forma dell'antenna | Antenna per lenti, antenna per lenti antisettiche |
| Materiale per antenne | PTFE, 304+PTFE |
| Intervallo di misura | 0.08-150m |
| Precisione di misura | 00,05%-0,1% F.S. |
| Fornitore di alimentazione | 24VDC, 220VAC |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~+130°C,-40~+260°C ((≥260°C può essere personalizzato) |
| Pressione di processo | -0,1 ~ 2,0 MPa |
| Connessione di processo | Filtro, supporto, flange, pinza sanitaria (facoltativo) |
| Livello di protezione | IP65,IP67,IP68 (facoltativo) |
| Grado a prova di esplosione | Exia II CT6 Ga, Exd II CT6 Gb |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

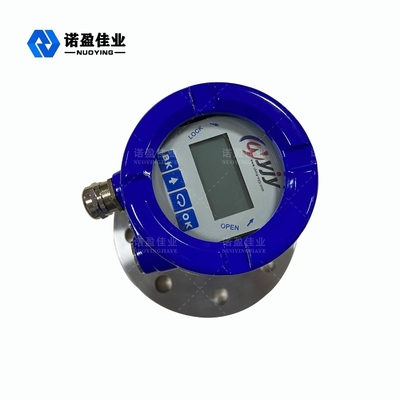

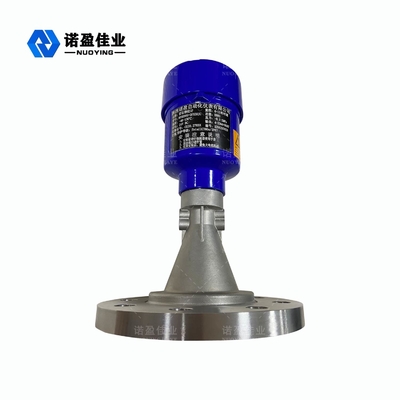

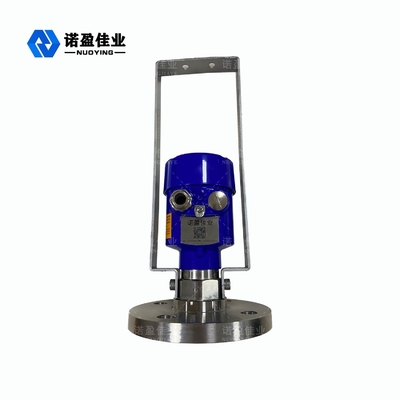

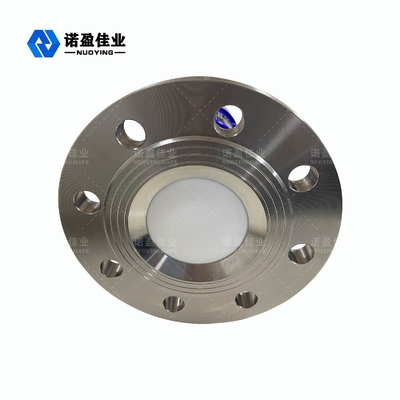

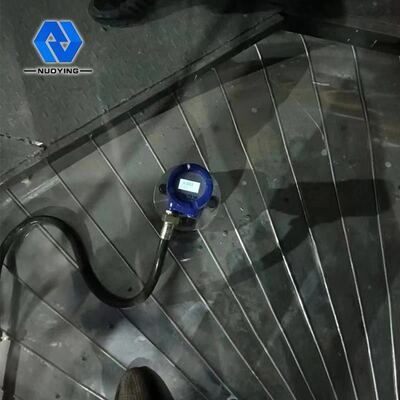

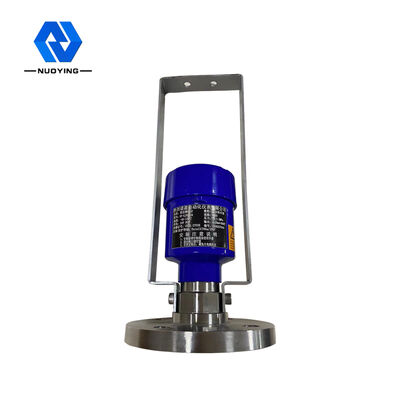

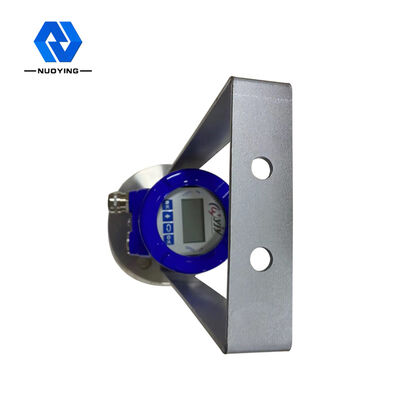

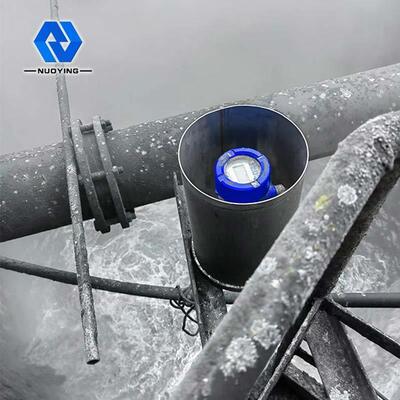

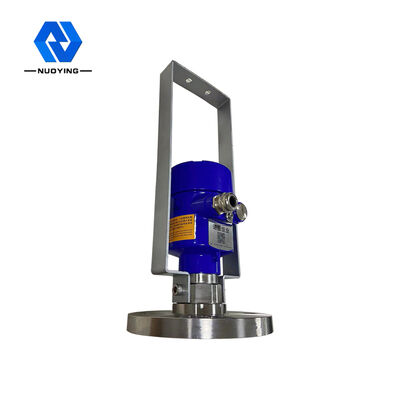

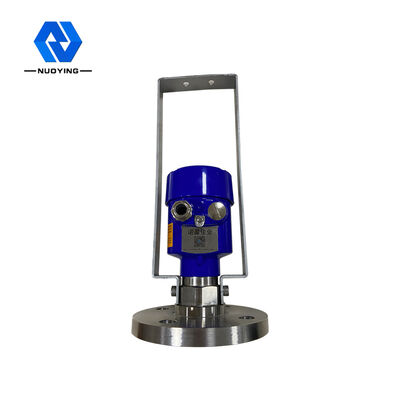

80 GHzAlta frequenzaImmagine dettagliata del trasmettitore a livello radar
