| Marchio: | NUOYING |
| Numero di modello: | NYRD-SL |
| MOQ: | 1 PC |
| prezzo: | $138~$800/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |

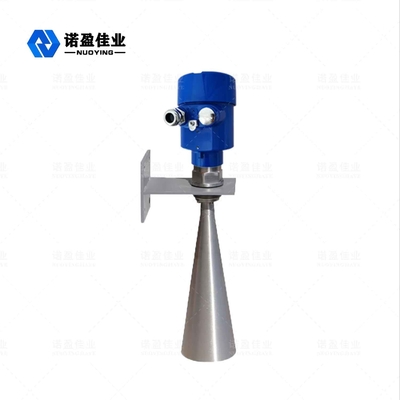

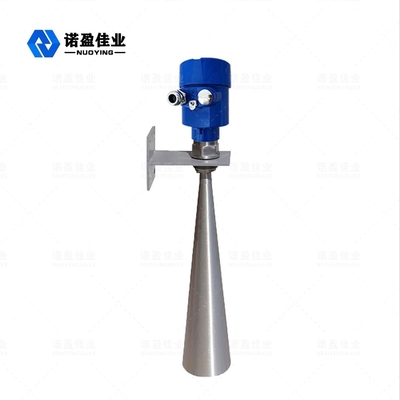

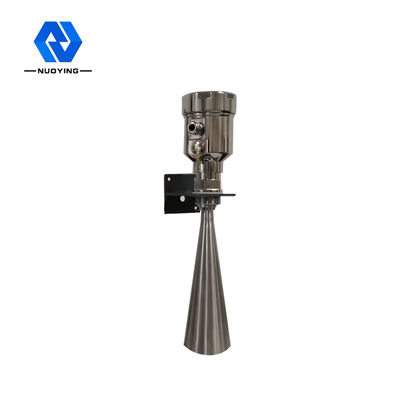

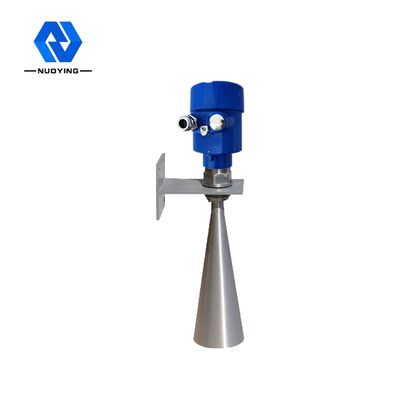

NYRD-SL 26GHz Radar Level Transmitter for Liquids Horn Tipo 80m Reservoir Radar Sensor con basso prezzo e CE
Trasmettitore di livello radar NYRD-SL a 26 GHzDescrizione del prodotto
Il trasmettitore di livello radar NYRD-SL è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 80 metri.e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato per alcune condizioni di misura complesse.
NYRD-SLTrasmettitore di livello radar a 26 GHzPrincipio di funzionamento
L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo del filo o superficie di tenuta della flange.
Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che il il livello più elevato non entra nell'area cieca di misurazione (area D nella figura).

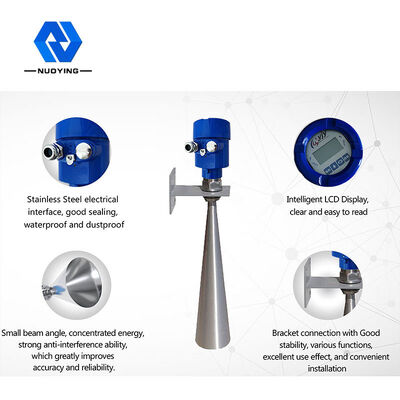

Caratteristiche di progettazione del trasmettitore a livello radar NYRD-SL 26GHz

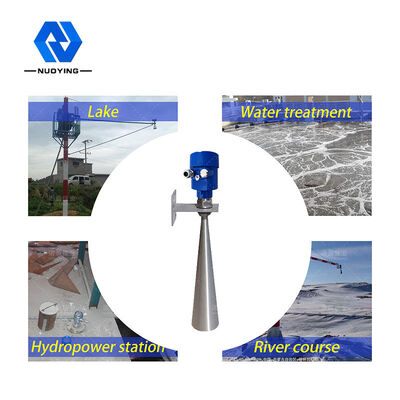

Trasmettitore di livello radar NYRD-SL a 26 GHz Campi di applicazione

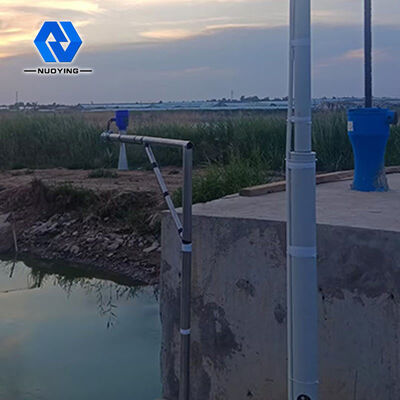

1Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.
2Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
3Altri: protezione dell'ambiente, costruzione navale e altre industrie.
Trasmettitore di livello radar NYRD-SL a 26 GHzParametri tecnici
| Modello di prodotto | NYRD-SL |
| Applicazione tipica | Drenaggi, serbatoi, fiumi, laghi, acque poco profonde, ecc. |
| Materiale per antenne | PTFE, 304, 316, PP, PFA |
| Tipo di antenna | Antenna a corno |
| Intervallo di misura | 30 m, 80 m (facoltativo) |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (2 fili, 4 fili) |
| Temperatura media | -40°C - +80°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 2,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

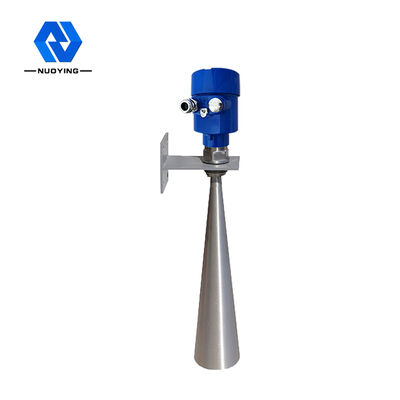

Relazione con il trasmettitore di livello radar NYRD-SL a 26 GHz Immagini
