NYRD806Descrizione del prodotto del trasmettitore a livello radar 26 GHz

Il trasmettitore di livello radar NYRD806 è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 30 metri.e il nuovo microprocessore veloce può eseguire analisi e elaborazione del segnale ad alta velocità, in modo che lo strumento possa essere utilizzato per alcune condizioni di misura complesse.

NYRD806Principio di funzionamento del trasmettitore a livello radar a 26 GHz

L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).

Data di misura: superficie di fondo del filo o superficie di tenuta della flange.

Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che ilil livello più elevato non entra nell'area cieca di misurazione (area D nella figura).

NYRD806 Trasmettitore a livello radar a 26 GHz

• Le dimensioni dell'antenna sono piccole, facili da installare; radar senza contatto, senza usura, senza inquinamento

• Appena influenzato dalla corrosione e dalla schiuma; non influenzato da variazioni di densità media, temperatura e pressione

• L'ambiente di polvere grave ha un impatto limitato sul funzionamento del misuratore di livello ad alta frequenza

• Lunghezza d'onda più breve, migliore riflessione per superfici solide inclinate

• Angolo di raggio ridotto ed energia concentrata

• L'area cieca di misurazione è più piccola e si possono ottenere buoni risultati per la misurazione di piccoli serbatoi

• Un elevato rapporto segnale/rumore per una migliore prestazione anche in condizioni di fluttuazione

• Alta frequenza, la scelta migliore per la misurazione dei media solidi e dei media a bassa costante dielettrica



NYRD806 Trasmettitore di livello radar a 26 GHz Campi di applicazione

1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.

2Campo petrolifero: serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.

3- chimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.

4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tampone a celle elettrolitiche, ecc.

5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.

6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di birra, ecc.

7- prodotti farmaceutici: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi

8Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.

9Carta: torre di stoccaggio, silos di stoccaggio di materiali chimici, ecc.

10Altri: cava, protezione dell'ambiente, costruzione navale e altre industrie.

Parametri tecnici del trasmettitore a livello radar NYRD806 a 26 GHz

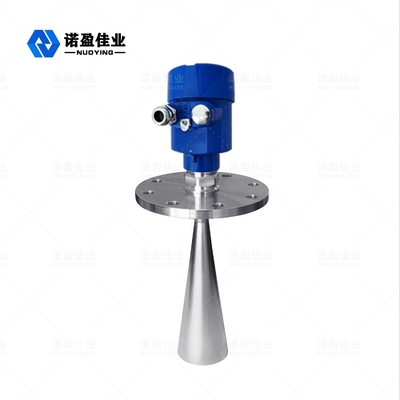

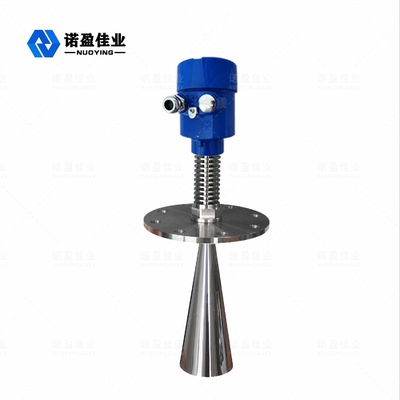

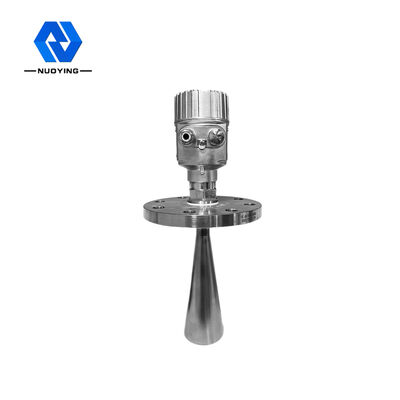

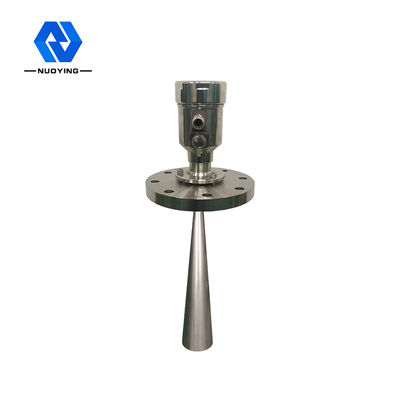

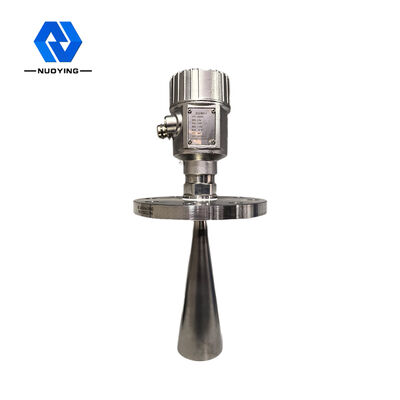

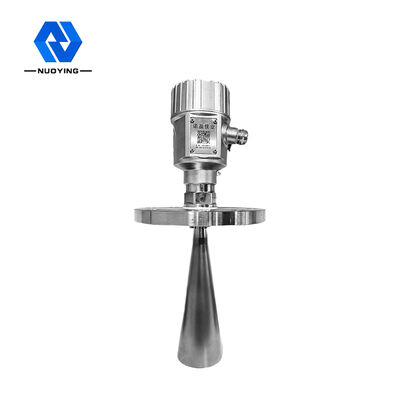

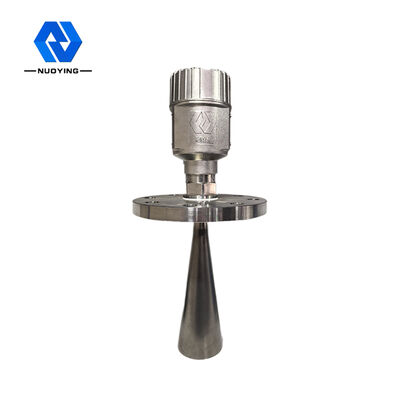

NYRD806 26GHz Radar Level Transmitter Related Immagini
