| Marchio: | NUOYING |
| Numero di modello: | NYRD806 |
| MOQ: | 1 PC |
| prezzo: | $138~$800/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |

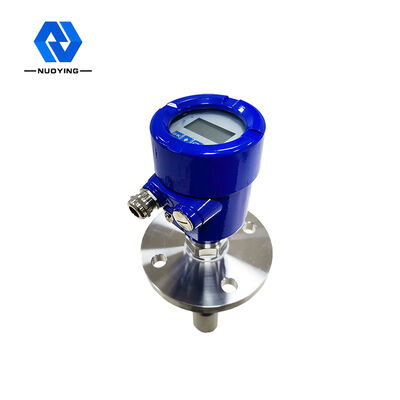

Sensore di livello del radar idraulico OEM ODM a 26 GHz 4-20mA 316SS
Principio di funzionamento del trasmettitore a livello radar a 26 GHz
L'antenna di posizione dell'oggetto radar emette un impulso di microonde che viene trasmesso verso il basso attraverso l'antenna.viene riflesso e ricevuto nuovamente dal sistema di antenneIl segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente,il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo del filo o superficie di tenuta della flange.
Nota: quando si utilizza il trasmettitore di livello radar, assicurarsi che ilil livello più elevato non entra nell'area cieca di misurazione (area D nella figura).
Caratteristiche di progettazione del trasmettitore a livello radar a 26 GHz
Angolo di raggio ridotto ed energia concentrata
L'area cieca di misurazione è più piccola e si possono ottenere buoni risultati per la misurazione di piccoli serbatoi
Un elevato rapporto segnale/rumore per una migliore prestazione anche in condizioni di fluttuazione
Alta frequenza, la scelta migliore per la misurazione dei media solidi e dei media a bassa costante dielettrica
Trasmettitore di livello radar a 26 GHz Campi di applicazione
1Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.
2Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di birra, ecc.
3- prodotti farmaceutici: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi
4Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
5Carta: torre di stoccaggio, silos di stoccaggio di materiali chimici, ecc.
6Altri: cava, protezione dell'ambiente, costruzione navale e altre industrie.
Parametri tecnici del trasmettitore a livello radar a 26 GHz
| Modello di prodotto | NYRD806 |
| Applicazione tipica |
Liquido resistente alla temperatura, resistente alla pressione, leggermente corrosivo |
| Materiale per antenne | 316L (facoltativo) |
| Tipo di antenna | Antenna a corno |
| Intervallo di misura | 30 metri |
| Precisione di misura | ± 3 mm |
| Fornitore di alimentazione | 24VDC (2 fili, 4 fili) |
| Temperatura media | -40~250°C |
| Connessione di processo | Cintura, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

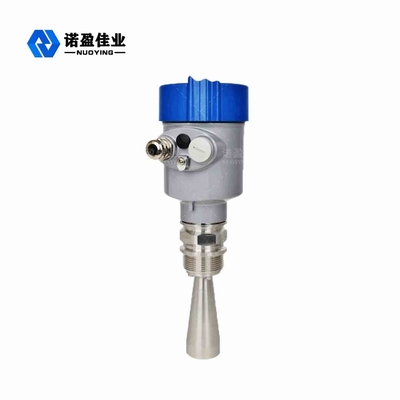

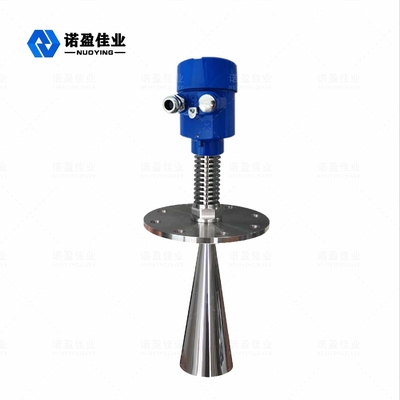

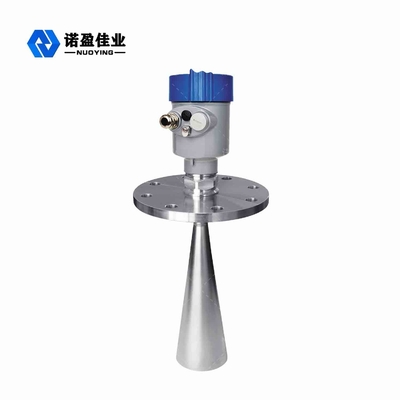

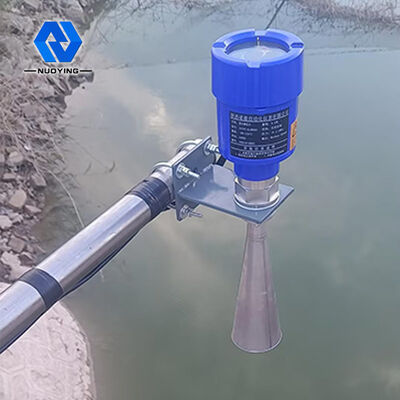

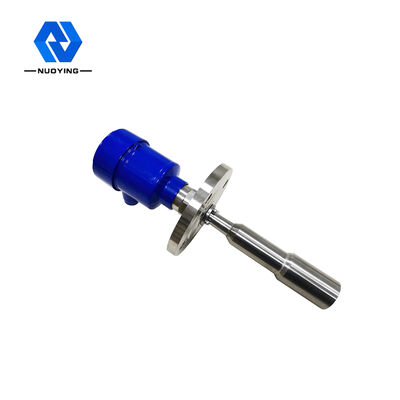

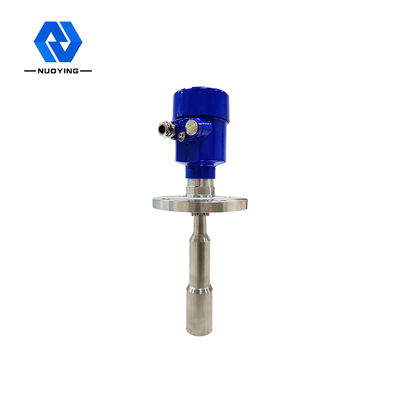

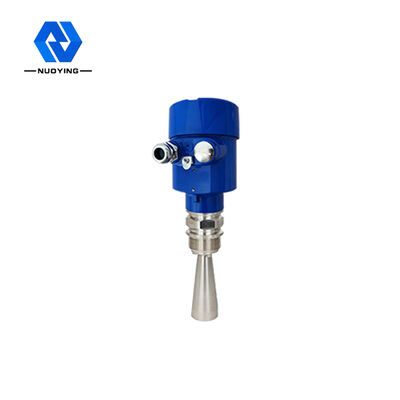

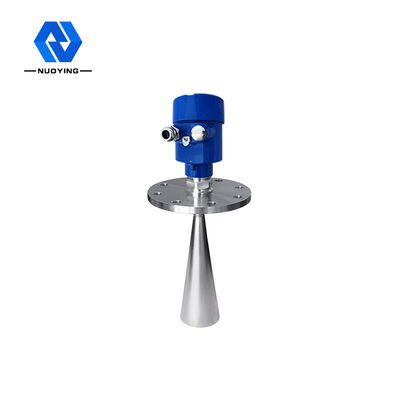

Trasmettitore di livello radar a 26 GHz correlato Immagini
