| Marchio: | NUOYING |
| Numero di modello: | NYRD-TJ |
| MOQ: | 1 PC |
| prezzo: | $218~$700/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
Lenti di tipo 26GHz Radar customizzato per gli scenari sanitari Accurate 40m Liquid Level Meters con basso prezzo
NYRD-TJMisuratore di livello radar a 26 GHzDescrizione del prodotto
Il trasmettitore di livello radar NYRD-TJ è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 40 metri.L'antenna a livello radar emette un impulso a microonde estremamente stretto, che attraversa lo spazio alla velocità della luce e incontra la superficie del mezzo da misurare.Parte della sua energia viene riflessa e ricevuta dalla stessa antenna.
L'intervallo di tempo tra gli impulsi emessi e ricevuti è proporzionale alla distanza dall'antenna alla superficie del mezzo misurato.A causa della velocità di propagazione estremamente elevata delle onde elettromagnetiche, l'intervallo di tempo tra gli impulsi trasmessi e ricevuti è molto piccolo (livello nanosecondi) e difficile da determinare.I trasmettitori a livello radar 26G HF utilizzano una speciale tecnologia di correlazione per identificare con precisione l'intervallo di tempo tra gli impulsi trasmessi e ricevuti, che calcola ulteriormente la distanza dall'antenna alla superficie del mezzo misurato.
Caratteristiche di progettazione del misuratore di livello radar NYRD-TJ a 26 GHz
1Prodotto con materiali estremamente stabili.
2Adottare misure avanzate senza contatto.
3Misurare il livello di liquidi e solidi.
4Può misurare tutti i media con una costante dielettrica > 1.8.
5La portata massima di misura è di 40 metri.
Parametri tecnici del misuratore di livello radar NYRD-TJ 26 GHz
| Modello di prodotto | NYRD-TJ |
| Applicazione tipica | Facile da cristallizzare, condensazione da rugiada, tossica, forte corrosione, polvere forte, qualità igienica, ecc. |
| Frequenza | 26 GHz |
| Accuratezza | ± 3 mm |
| Distanza | 40 metri |

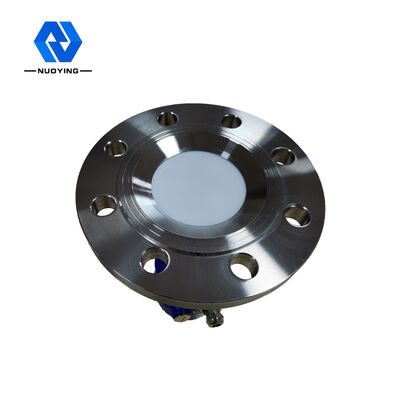

| Materiale per antenne | 304L+PTFE, 316L+PTFE (facoltativo) |
| Tipo di antenna | Antenna di lente |
| Esame dell'eco | 100 volte/s |
| Temperatura di processo | -40~+120°C, -40~+260°C |
| Pressione di processo | -0,1 ~ 2,0 MPa |
| Connessione di processo | Flancia, supporto (facoltativo) |
| Interfaccia elettrica | M20×1. 5, 1⁄2 " NPT |
| Fonte di uscita del segnale | 4...20mA/HART (due/quattro) /RS485/Modbus... |
| Fornitore di alimentazione | 24VDC (due linee, quattro linee) |
| Grado a prova di esplosione | Exia II CT6, Exd II CT6 |
| Classe di protezione | Protezione IP67 |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

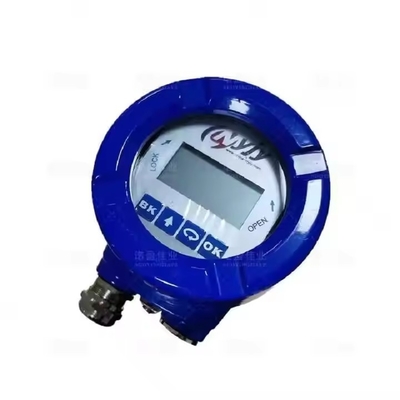

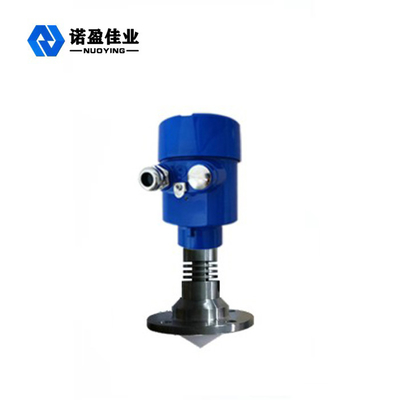

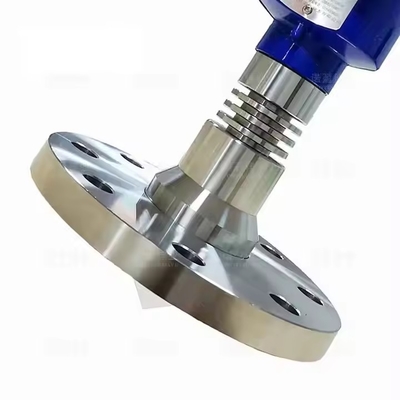

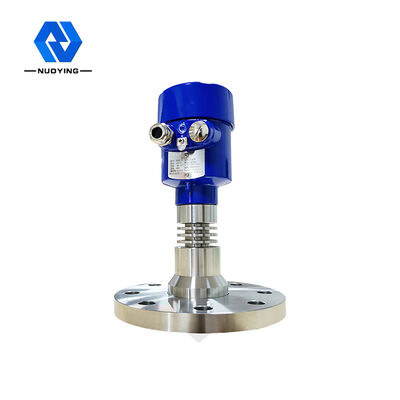

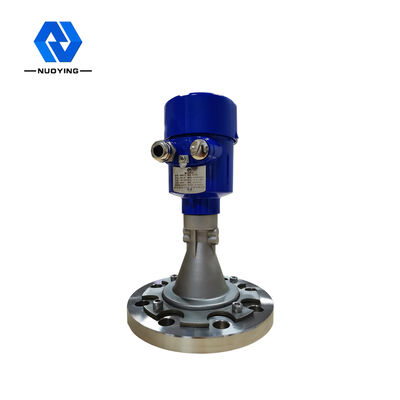

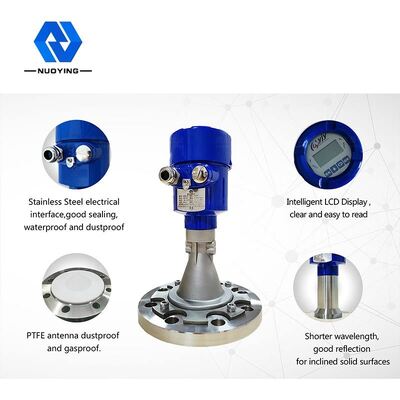

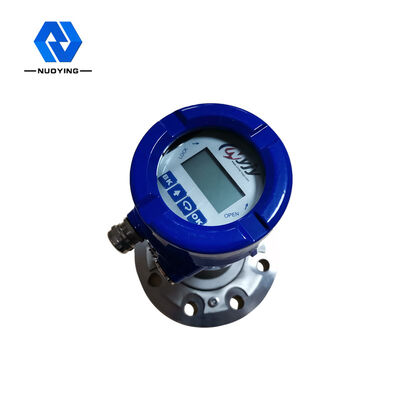

Relazione con il misuratore di livello radar NYRD-TJ 26GHz Immagini
