Vendita diretta di fabbrica NYRD701 1.8GHz Alta precisione Guidato onde radar Livello Meter Trasmettitore con 4-20mA di uscita

Vendita diretta di fabbrica NYRD701 1.8GHz Alta precisione Guidato onde radar Livello Meter Trasmettitore con 4-20mA di uscita

NYRD701 1,8 GHzOndata guidataTrasmettitore a livello radarPrincipio di funzionamento

L'impulso di microonde ad alta frequenza emesso dal radar di onde guida viaggia lungo l'assemblaggio di rilevamento (cavo in acciaio o canna in acciaio).la costante dielettrica cambia, causando riflessione, e parte dell'energia dell'impulso viene riflessa indietro.L'intervallo di tempo tra l'impulso emesso e l'impulso riflesso è direttamente proporzionale alla distanza del mezzo misurato.

Input:
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in un segnale di livello attraverso componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda del cavo o della canna.sono riflessi e ricevuti dal ricevitore nello strumento, e il segnale di distanza viene convertito in segnale di livello.

Il segnale di impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo il cavo o la sonda a canna.Il microprocessore elabora il segnale e riconosce l'eco generato dall'impulso a microonde sulla superficie del materialeL'identificazione corretta del segnale di eco è completata dal software di impulso.D=C×T/2 (dove C è la velocità della luce)Poiché la distanza E del serbatoio vuoto è nota, il livello è: L=E-D

Prodotto:
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.

NYRD701 1,8 GHzOndata guidataTrasmettitore a livello radarCaratteristiche di progettazione

• Il trasmettitore a livello radar a onde guidate adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco Echo Discovery.La misurazione di contatto ha un'elevata precisione e una misurazione più accurataAllo stesso tempo, anti-adesione radar ondate guidate, non influenzato dalla temperatura media, l'adesione e altri ambienti esterni.

• Il trasmettitore di livello radar a onde guidate della serie 70X è adatto a varie condizioni di lavoro e applicazioni complicate, come alte temperature, alta pressione e piccola costante dielettrica, ecc..

• Modalità di lavoro a impulso, potenza a basse emissioni, può essere installato in una varietà di contenitori metallici e non metallici, senza alcun danno per il corpo umano e l'ambiente.

NYRD701 1,8 GHzOndata guidataCampo di applicazione del trasmettitore a livello radar

1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.

2Campo petrolifero: serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.

3- chimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.

4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tampone a celle elettrolitiche, ecc.

5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.

6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di birra, ecc.

7- prodotti farmaceutici: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi

8Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.

9Carta: torre di stoccaggio, silos di stoccaggio di materiali chimici, ecc.

10Altri: cava, protezione dell'ambiente, costruzione navale e altre industrie.

NYRD701 1,8 GHzOndata guidataTrasmettitore a livello radarParametri tecnici

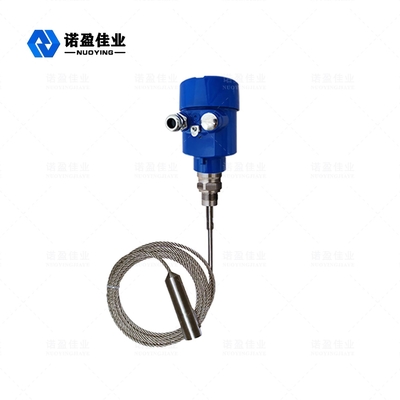

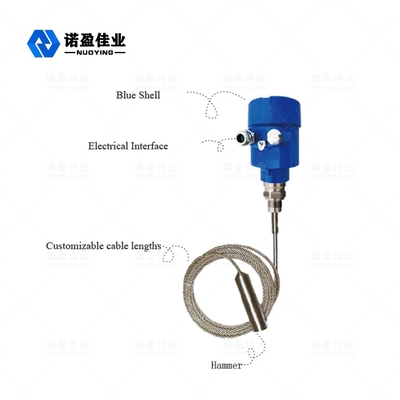

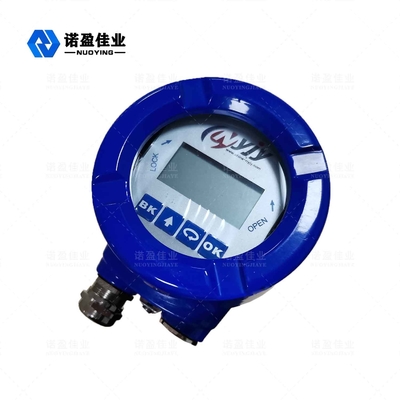

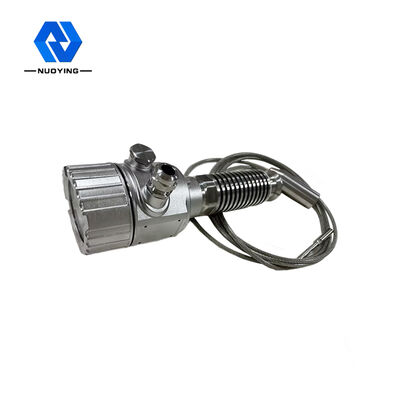

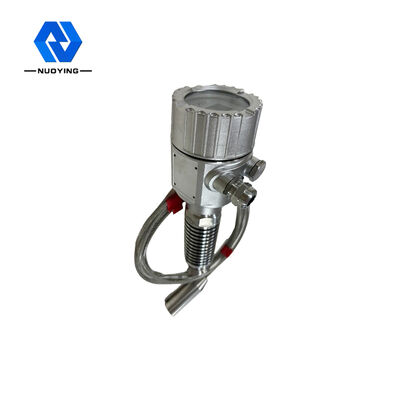

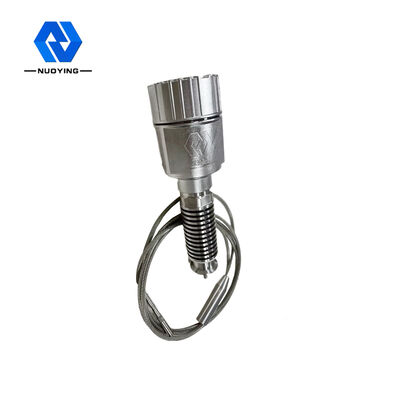

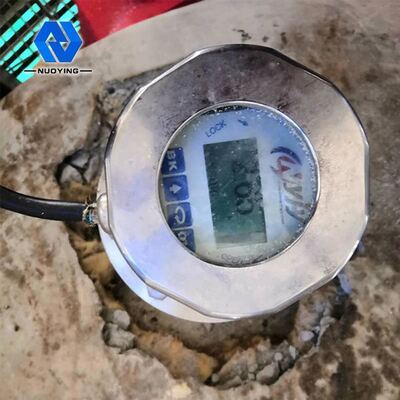

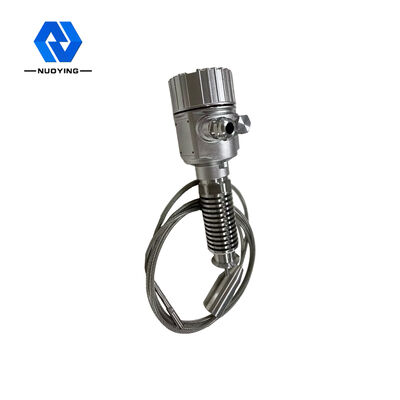

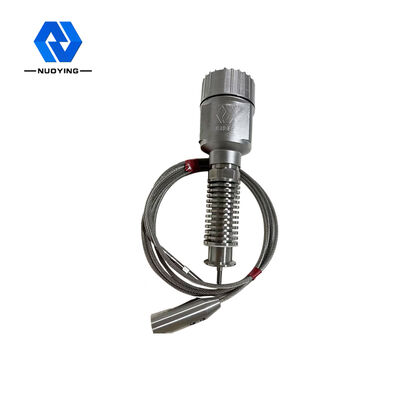

NYRD701 1,8 GHzOndata guidata Immagini relative al trasmettitore a livello radar
