| Marchio: | NUOYING |
| Numero di modello: | NYRD701 |
| MOQ: | 1 PC |
| prezzo: | $239~$259/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
1Trasmettitore di livello radar a onde guidate RS485 a.8GHz con antenna via cavo e sensore di livello radar con precisione ±1 mm
10,8 GHzOndata guidataTrasmettitore a livello radarPrincipio di funzionamento
Input:
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in un segnale di livello attraverso componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda del cavo o della canna.sono riflessi e ricevuti dal ricevitore nello strumento, e il segnale di distanza viene convertito in segnale di livello.
Il segnale di impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo il cavo o la sonda a canna.Il microprocessore elabora il segnale e riconosce l'eco generato dall'impulso a microonde sulla superficie del materialeL'identificazione corretta del segnale di eco è completata dal software di impulso.D=C×T/2 (dove C è la velocità della luce)Poiché la distanza E del serbatoio vuoto è nota, il livello è: L=E-D
Prodotto:
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.
10,8 GHzOndata guidataCampo di applicazione del trasmettitore a livello radar
1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.
2Campo petrolifero: serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.
3- chimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.
4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tampone a celle elettrolitiche, ecc.
5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per inondazioni improvvise, inondazioni urbane, ecc.
6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di birra, ecc.
7- prodotti farmaceutici: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi
8Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
9Carta: torre di stoccaggio, silos di stoccaggio di materiali chimici, ecc.
10Altri: cava, protezione dell'ambiente, costruzione navale e altre industrie.
10,8 GHzOndata guidataTrasmettitore a livello radarParametri tecnici
| Modello di prodotto | NYRD701 |
| Applicazione tipica |
Liquidi, polveri, particelle solide |
| Materiale per antenne | 304 |
| Tipo di antenna | Antenna a cavo morbido |
| Intervallo di misura | 30 metri |
| Precisione di misura | ± 1 mm |
| Fornitore di alimentazione | 24VDC (due fili, quattro fili)) |
| Temperatura media | -40~+130°C, -40~+250°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

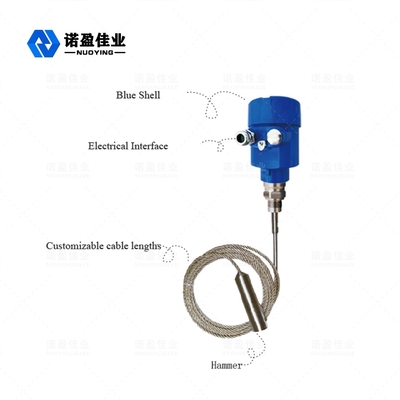

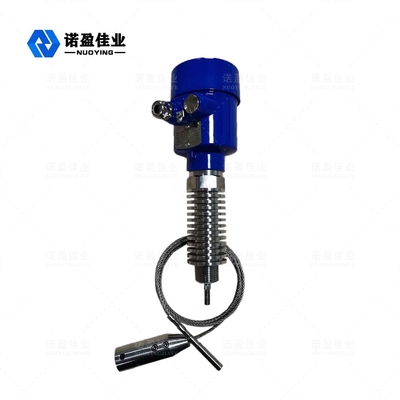

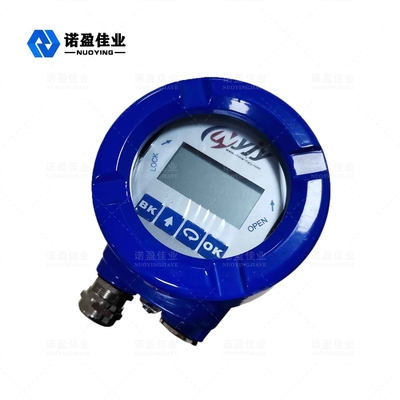

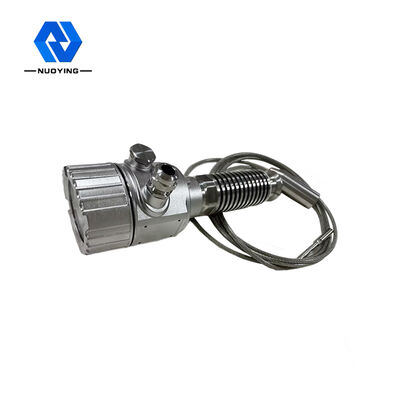

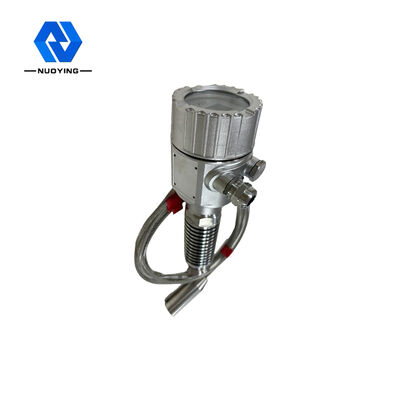

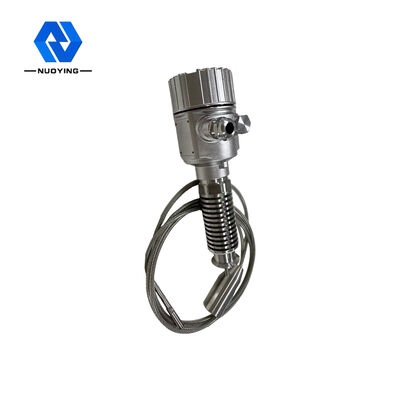

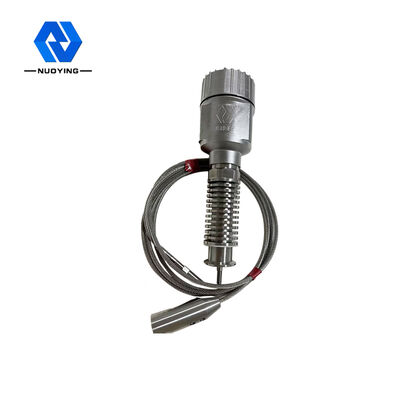

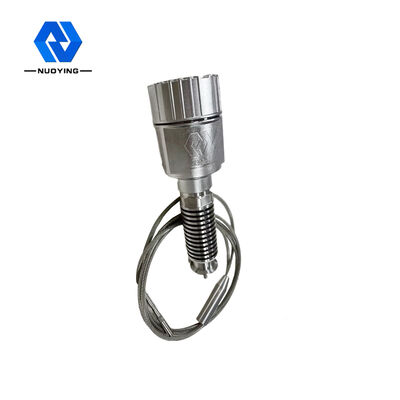

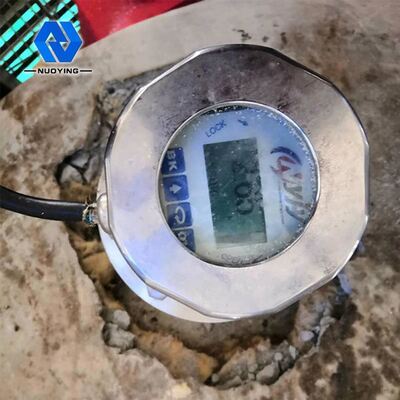

10,8 GHzOndata guidataImmagini relative al trasmettitore a livello radar
