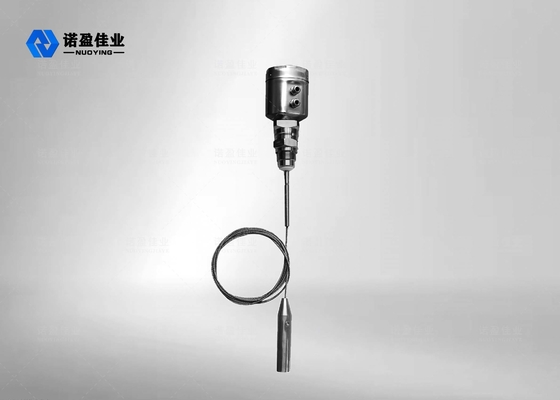

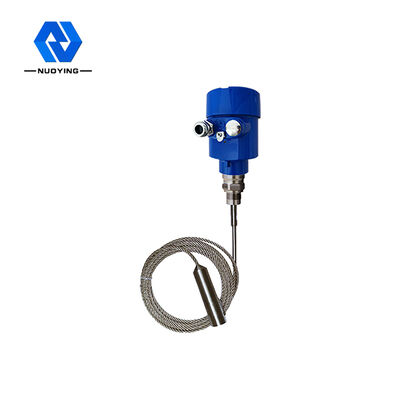

Misuratore di livello radar d'onda per liquidi a forte corrosione
NYRD-701 Trasmettitore di livello radarVisualizzazione
Principio di funzionamento di 30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701
L'impulso a microonde ad alta frequenza emesso dal radar a onde guidate si propaga lungo il componente di rilevamento (cavo in acciaio o canna in acciaio) e incontra il mezzo misurato.A causa del cambiamento improvviso della costante dielettrica, provoca una riflessione, e una parte dell'energia dell'impulso viene riflessa indietro.L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
Io...processo nput
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in segnale a livello di oggetto da componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda a cavo o a canna.
Oprocesso di uscita
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.

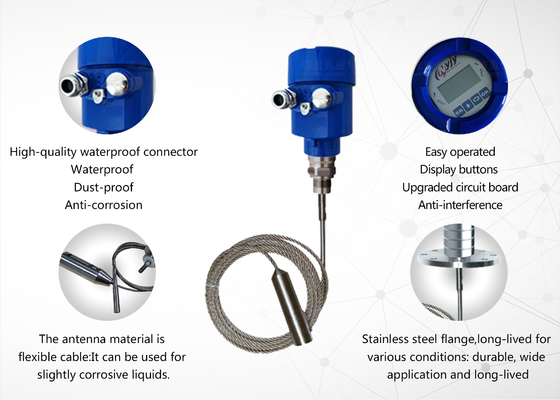

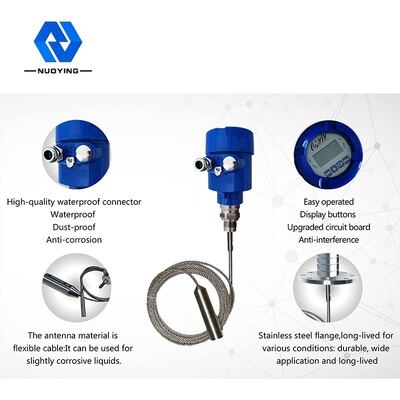

Caratteristiche di progettazionedi30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701

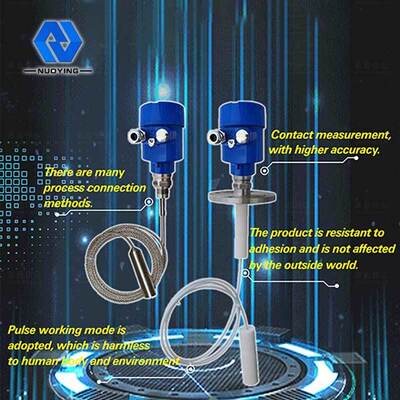

Il misuratore di livello dell'oggetto radar a onde guidate adotta una tecnologia avanzata di elaborazione a microonde e una tecnologia unica di elaborazione Echo Discovery Echo, misurazione a contatto, alta precisione di misurazione,misurazione più accurataAllo stesso tempo, il radar a onde guidate non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
Il misuratore di livello dell'oggetto radar a onde guidate della serie 70X è adatto a varie condizioni di lavoro e applicazioni complesse a causa delle varie modalità di connessione del processo e dei tipi di moduli di rilevamento.:media a alta temperatura, alta pressione e bassa costante dielettrica.
Modalità di lavoro a impulso, potenza a bassa emissione, può essere installato in una varietà di contenitori metallici e non metallici, senza alcun danno per il corpo umano e l'ambiente.
Parametro tecnicodi30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701

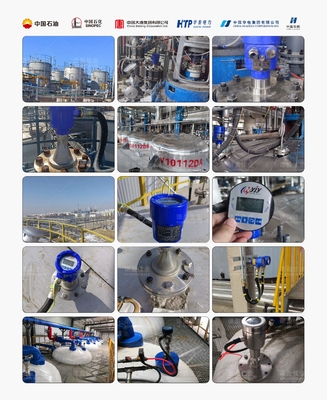

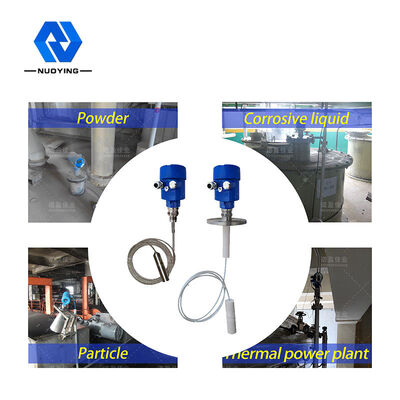

Applicazione tipica

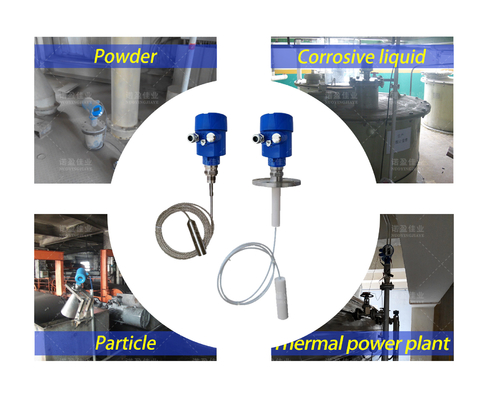

Liquido (forte corrosione, bassa costante dielettrica, adesione, alta temperatura e alta pressione, bobina di riscaldamento integrata, scala, piastra galleggiante e altre occasioni complesse)
Polvere (cenere volante, polvere di calcare, polvere di cemento, cemento e altri materiali)
solidi (piccole particelle, grano, ghiaia, sabbia e altri materiali)
Modello di prodotto
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705
Forma dell'antenna

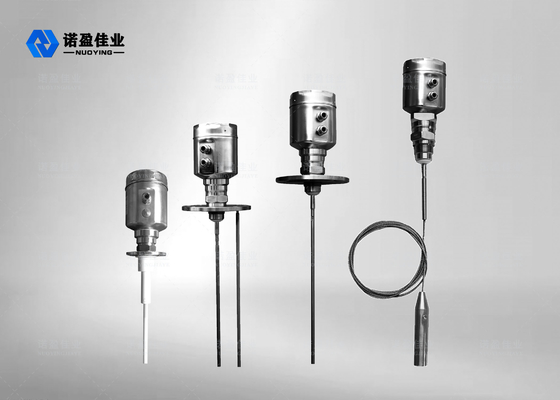

Tipo di cavo, tipo di canna, tipo di doppio cavo, tipo di canna doppia, tipo di tubo guida onde

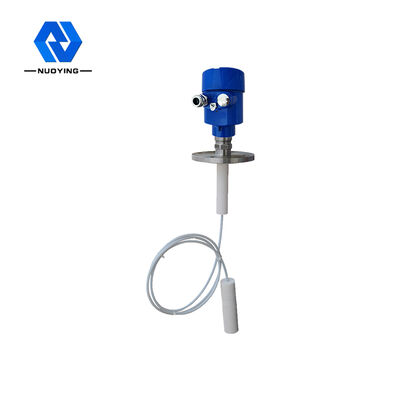

Materiale per antenne
PTFE, 304, 316
Esame dell'eco
55 volte/s
Intervallo di misura
6 m, 30 m
Precisione di misura
00,05% ~ 0,1% F.S.
Fornitore di alimentazione
24VDC ((due fili, quattro fili), 220VAC
Fonte di uscita del segnale
4... 20mA/HART/RS485/Modbus...

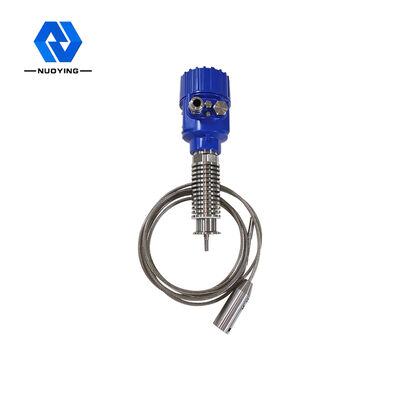

Temperatura di processo
-40~ +130°C, -40~ +250°C, -40~ +500°C
Pressione di processo
-0,1~2,0 MPa, -0,1~4,0 MPa
Connessione di processo
Filtro, supporto, flange, pinza (facoltativo)
Interfaccia elettrica
M20×1,5, 1⁄2 " NPT
Grado di protezione
IP 65, IP 67, IP 68 (facoltativo)
Grado a prova di esplosione
ExiaIICT6Ga, ExdIICT6Gb ((vedi certificato per i dettagli)
