1.8GHz NYRD-702 Vendita diretta di fabbrica Trasmettitore di livello radar ad onde guidate ad alta precisione con uscita 4-20mA

1.8GHz NYRD-702 Vendita diretta di fabbrica Trasmettitore di livello radar ad onde guidate ad alta precisione con uscita 4-20mA

Marchio:	NUOYING
Numero di modello:	NYRD-702
MOQ:	1pc
prezzo:	$350 to $319/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazione tipica:

Dispositivo di rilevamento dei serbatoi di liquidi

Misurazione di precisione:

00,05%-0,1% F.S.

Alimentazione elettrica:

24 V CC

Connessione di processo:

filo, flange (facoltativo)

Temperatura media:

-40~+130°C

Materiale:

inossidabile

Segnale di uscita:

4-20mA/0-5V/0-10V/RS485

Imballaggi particolari:

60*30*30 cm

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

Vendita diretta in fabbrica NYRD-702 da 1,8 GHz ad alta precisione Trasmettitore di livello radar a onda guidata con uscita 4-20mA

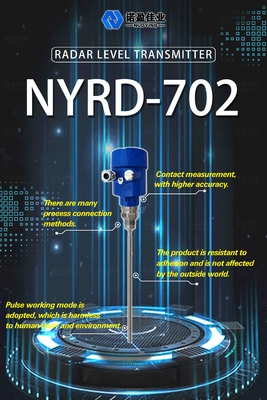

Trasmettitore di livello radar NYRD-702 Panoramica

Descrizione del prodotto

Principio di funzionamento del trasmettitore di livello radar a onda guidata NYRD702

L'impulso a microonde ad alta frequenza emesso dal radar a onda guidata viaggia lungo l'assemblaggio di rilevamento (cavo d'acciaio o asta d'acciaio). Quando viene incontrato il mezzo misurato, la costante dielettrica cambia, causando riflessione, e parte dell'energia dell'impulso viene riflessa indietro. L'intervallo di tempo tra l'impulso emesso e l'impulso riflesso è direttamente proporzionale alla distanza del mezzo misurato.

Ingresso: Il radar a onda guidata è uno strumento di misurazione basato sul principio del tempo di percorrenza. L'onda radar opera alla velocità della luce e il tempo di funzionamento può essere convertito in un segnale di livello tramite componenti elettronici. La sonda invia impulsi ad alta frequenza che si propagano lungo la sonda a cavo o asta. Quando gli impulsi incontrano la superficie del materiale, vengono riflessi indietro e ricevuti dal ricevitore nello strumento, e il segnale di distanza viene convertito nel segnale di livello

Il segnale dell'impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo la sonda a cavo o asta. Il
microprocessore elabora il segnale e riconosce l'eco generato dall'impulso a microonde sulla superficie del materiale. L'identificazione corretta del segnale di eco viene completata dal software degli impulsi. La distanza D dalla superficie del materiale è proporzionale al tempo di percorrenza T dell'impulso: D=C×T/2 (dove C è la velocità della luce) Poiché la distanza E del serbatoio vuoto è nota, il livello è: L=E-D

Uscita:Inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio pieno F= (fondo scala) e alcuni parametri applicativi per l'impostazione, i parametri applicativi adatteranno automaticamente lo strumento all'ambiente di misurazione, corrispondente all'uscita 4-20mA.

Parametri del prodotto

Applicazione tipica	liquido, polvere, particelle solide
modello prodotto	NYRD-702
Materiale antenna	Asta/304/PTFE
intervallo di misurazione	6m
precisione	±1mm
Alimentazione	24VDC (due fili, quattro fili)
uscita segnale	4...20mA/HART/RS485/Modbus..
Temperatura del mezzo	-40~+130 ℃, -40~+250 ℃
Pressione di processo	-0.1~4.0 MPa,
collegamento di processo	filettatura, flangia (opzionale)

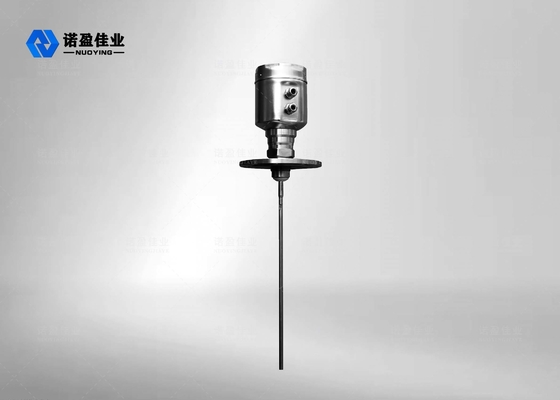

Immagini dettagliate

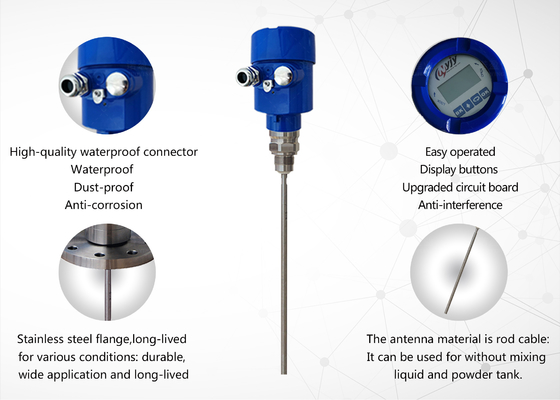

Caratteristica del prodotto

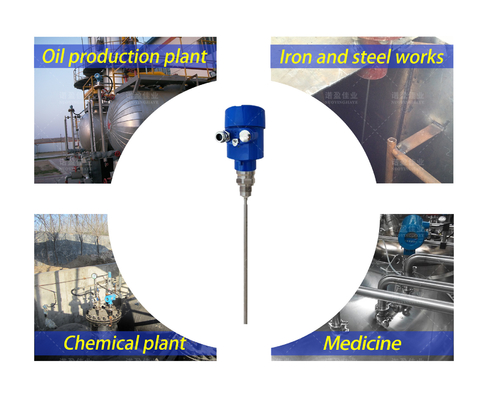

Varie applicazioni

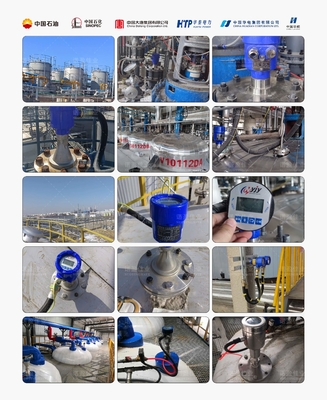

Clienti cooperativi

Certificato di prodotto

FAQ
