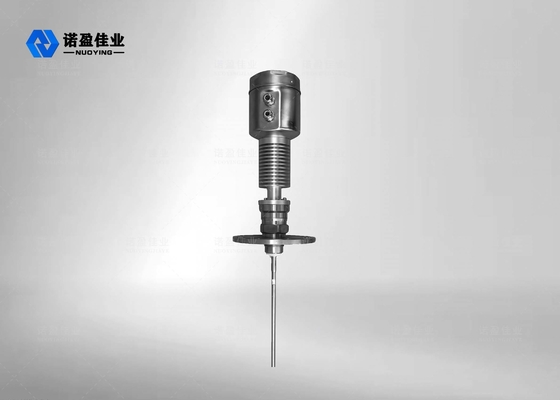

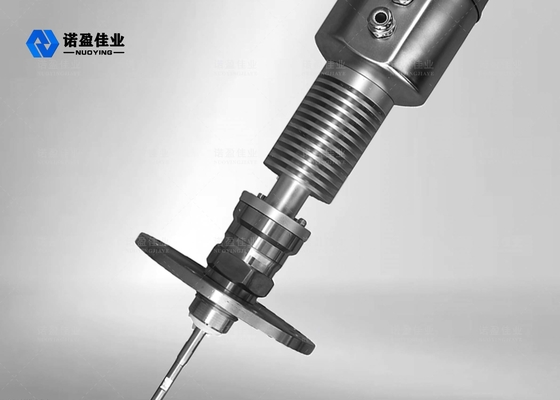

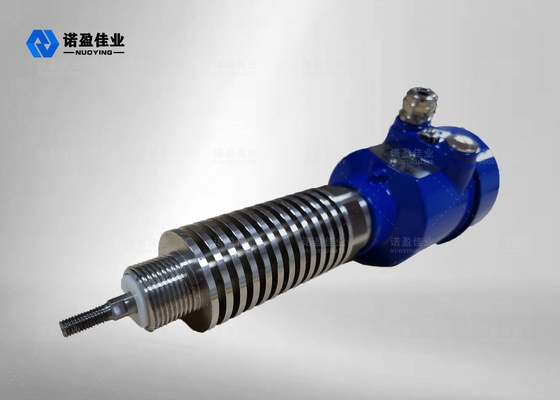

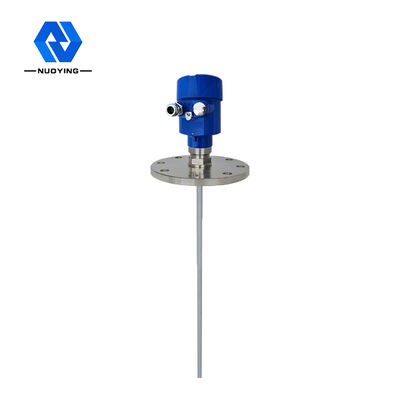

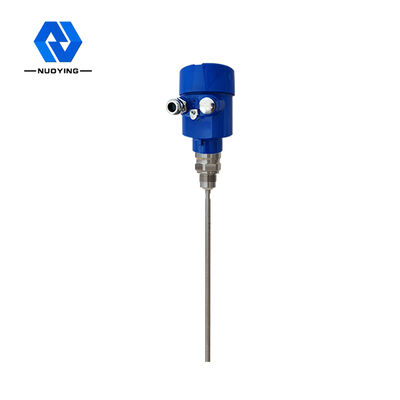

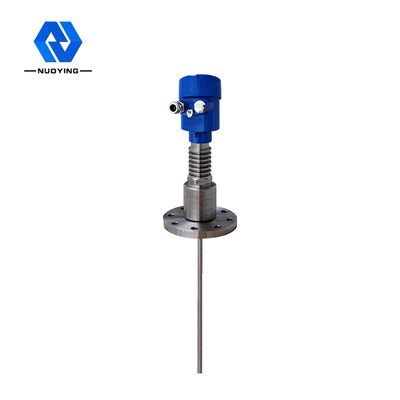

NYRD-705 Sensore ad alta temperatura Radar d'onda Livellometro trasmettitore per liquido a bassa costante dielettica

NYRD-705 Sensore ad alta temperatura Radar d'onda Livellometro trasmettitore per liquido a bassa costante dielettica

Marchio:	NUOYING
Numero di modello:	NYRD-705
MOQ:	1pc
prezzo:	$239 to $569/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazione tipica:

Liquido

Misurazione di precisione:

00,05%-0,1% F.S.

Alimentazione elettrica:

24 V CC

Antenna di controllo del materiale:

304 (facoltativo)

Temperatura media:

-40 ~ + 500°C

Campo di misura:

Imballaggi particolari:

60*30*30 cm

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

Misuratore di livello radar per liquidi altamente corrosivi

Trasmettitore di livello radar NYRD-703 Panoramica

Parametri del prodotto

Applicazione tipica	Liquido
Materiale antenna	304 (opzionale)
Intervallo di misurazione	15m
Alimentazione	24VDC (due fili, quattro fili)
Temperatura del mezzo	-40~500℃
Pressione di processo	-0.1~4.0MPa
Connessione di processo	Filettatura, flangia (opzionale)
Uscita segnale	4...20mA/HART/RS485/Modbus...

Descrizione del prodotto

Principio di funzionamento del trasmettitore di livello radar a onda guidata NYRD705

L'impulso a microonde ad alta frequenza inviato dal radar a onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o asta d'acciaio). Quando incontra il mezzo misurato, provoca una riflessione a causa di un improvviso cambiamento della costante dielettrica, e parte dell'energia dell'impulso viene riflessa indietro. L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza dal mezzo misurato.
Ingresso:
Il radar a onda guidata è uno strumento di misurazione basato sul principio del tempo di percorrenza. L'onda radar viaggia alla velocità della luce e il tempo di percorrenza può essere convertito in segnale di livello del materiale attraverso componenti elettronici. La sonda invia un impulso ad alta frequenza che si propaga lungo la sonda a cavo o ad asta. Quando l'impulso incontra la superficie del materiale, viene riflesso indietro e ricevuto dal ricevitore nello strumento, e il segnale di distanza viene convertito in segnale di livello del materiale.
Il segnale riflesso viene trasmesso al circuito elettronico dello strumento lungo la sonda a cavo o ad asta. Il microprocessore elabora il segnale e identifica l'eco generato dall'impulso a microonde sulla superficie del materiale. Il riconoscimento corretto del segnale di eco viene completato dal software degli impulsi.
La distanza D dalla superficie del materiale è proporzionale al tempo di percorrenza dell'impulso T:
D=C×T/2 (C è la velocità della luce).
Poiché la distanza E del serbatoio vuoto è nota, il livello del materiale L è:
L=E-D
Uscita:
Viene impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio pieno F (= fondo scala) e alcuni parametri applicativi. I parametri applicativi adatteranno automaticamente lo strumento all'ambiente di misurazione, corrispondenti all'uscita 4-20mA.

Caratteristiche di progettazione del trasmettitore di livello radar a onda guidata NYRD705

1. Il misuratore di livello radar intelligente adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco di scoperta dell'eco. Misurazione a contatto, alta precisione di misurazione, misurazione più accurata. Allo stesso tempo, il radar a onda guidata è resistente all'adesione e non è influenzato da temperature esterne come la temperatura del mezzo e l'adesione.
2. Una varietà di modalità di connessione di processo e tipi di componenti di rilevamento rendono i misuratori di livello radar a onda guidata serie 70X adatti a varie condizioni operative e applicazioni complesse. Come mezzi ad alta temperatura, alta pressione e bassa costante dielettrica.
3. Con modalità di funzionamento a impulsi, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari contenitori metallici e non metallici, senza danni al corpo umano e all'ambiente.

Campo di applicazione del trasmettitore di livello radar a onda guidata NYRD705

1. Centrali elettriche: Serbatoi, pompe per silos, recipienti per vapore, stoccaggi di ceneri, serbatoi di petrolio, ecc.
2. Campi petroliferi: Serbatoi di stoccaggio di petrolio greggio, serbatoi di stoccaggio di prodotti petroliferi raffinati, separatori trifase, serbatoi di decantazione, serbatoi di acque reflue, serbatoi di fanghi di perforazione, ecc.
3. Chimica: Torri di distillazione del petrolio greggio, silos di materie prime, silos intermedi, serbatoi di reazione, serbatoi di ammoniaca, serbatoi di stoccaggio di asfalto, ecc.
4. Metallurgia: Silos di materie prime, silos di materiali ausiliari, serbatoi tampone di celle elettrolitiche, ecc.
5. Risorse idriche: Canali, serbatoi, irrigazione agricola, monitoraggio del livello dell'acqua dei fiumi, allarme inondazioni improvvise, allagamenti urbani,
ecc.
6. Prodotti alimentari: Stabilimenti di succhi, fabbriche di latte, serbatoi di stoccaggio di zucchero grezzo, serbatoi di stoccaggio di concentrato di pomodoro, serbatoi di stoccaggio di birrifici, ecc.
7. Farmaceutica: Serbatoi di stoccaggio di farmaci cinesi, separatori, serbatoi di fermentazione, ecc.
8. Trattamento delle acque: Serbatoi, pozzi neri, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
9. Carta: Silos di materie prime, torri di stoccaggio, tamburi essiccatori, silos di stoccaggio di materiali chimici, ecc.
10. Altro: Cave, miniere di carbone, protezione ambientale, cantieristica navale e altre industrie.
