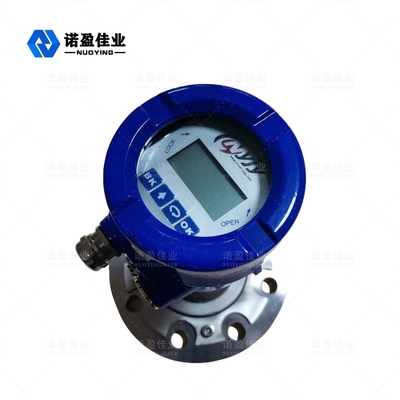

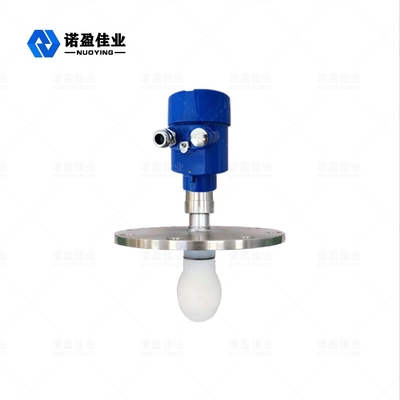

Trasmettitore di misurazione del livello dell'acqua radar NYRD-TJ a 26 GHz senza contatto con liquido corrosivo forte
Trasmettitore di livello radar NYRD-TJ-APanoramica
Descrizione dei prodotti
Principio di funzionamento del trasmettitore di livello radar NYRD-PB a 26 GHz
Il sensore della serie NYRD80X del misuratore di livello radar è uno strumento di misurazione del livello radar ad alta frequenza a 26 GHz con una distanza di misurazione massima di 80 m. L'antenna di posizione dell'oggetto radar emette un impulso a microonde stretto che viene trasmesso verso il basso attraverso l'antenna. Dopo che l'onda impulsiva tocca la superficie del mezzo misurato, viene riflessa e ricevuta nuovamente dal sistema di antenna. Il segnale viene trasmesso alla parte del circuito elettronico e convertito automaticamente in segnale di livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo impiegato da un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare sul ricevitore è quasi istantaneo).
Il riferimento della misurazione: superficie inferiore a spirale o superficie di tenuta della flangia.
Parametri del prodotto
Applicazione tipica

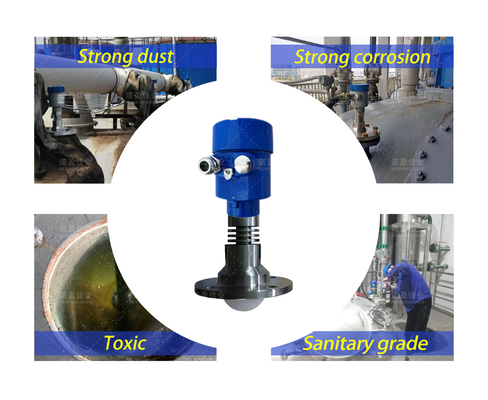

Facile da cristallizzare, condensa, tossico, forte corrosione
Antenna
materiale

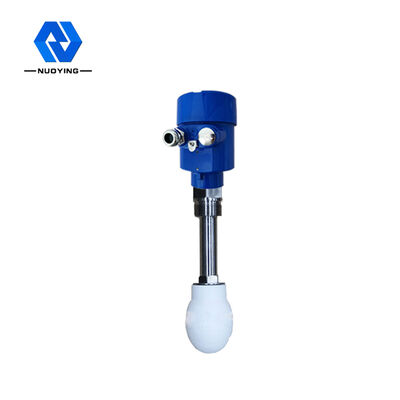

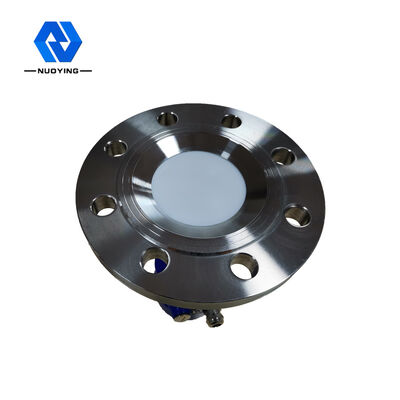

Antenna a lente, 316L+PTFE (opzionale)
Campo di misura
40m
Precisione di misurazione
0,05%-0,1%F.S
Alimentazione
24VDC (Due linee, quattro
linee)
Temperatura media
-40~+120℃,-40~+260℃
Connessione al processo
Flangia, staffa (opzionale)
Pressione di processo
-0,1~2,0 MPa
Dimensioni della struttura del guscio del misuratore di livello radar (unità: mm)
Esistono due tipi di misuratori di livello radar:

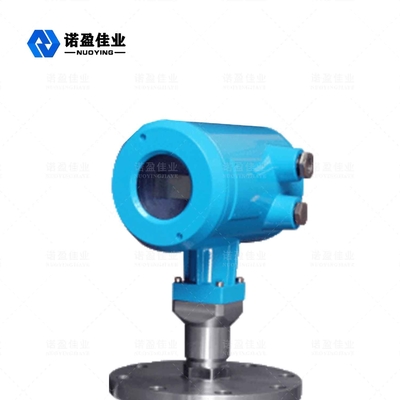

Uno è il guscio in alluminio pressofuso e l'altro è un involucro in acciaio inossidabile. Il design personalizzato può essere realizzato in base
ai requisiti del cliente e alle condizioni del sito.
