| Marchio: | NUOYING |
| Numero di modello: | NYRD-808 |
| MOQ: | 1pc |
| prezzo: | $229~559/pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
Radar Livello MetroParametro tecnico
| Applicazione tipica | Liquido corrosivo ecc. |
| Frequenza di trasmissione | 26 GHz |
| Accuratezza | 3 mm |
| Distanza | 20 metri |

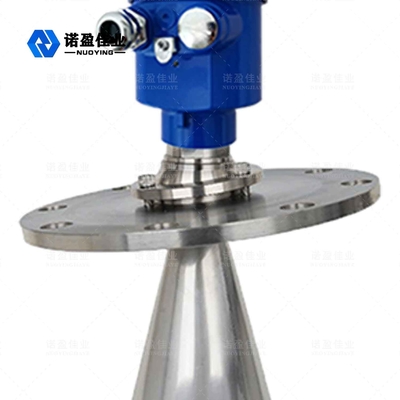

| Materiale per antenne | PFA (facoltativo) |
| Esame dell'eco | 100 volte/s |
| Temperatura di processo | -40~130°C |
| Umidità ambientale | 0~90% |
| Risoluzione | 1 mm |
| Connessione di processo | Flanco |
| Interfaccia elettrica | M20×1. 5, 1⁄2 " NPT |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Potenza di alimentazione | 24V DC 220VAC (facoltativo) |
| Potenza | 3W |
| Grado a prova di esplosione | ExiaIICT6 (facoltativo) |
| Classe di protezione | Protezione IP67 |
Nota:Prodottipuò esserepersonalizzato in basealrequisiti specificidiutenti!
L'antenna del misuratore di livello radar che utilizza il materiale PFA, la plastica PFA è un copolomero di una piccola quantità di perfluoropropil politetrafluoroetilene.La coesione di fusione è aumentata e la viscosità della soluzione è diminuita, mentre le proprietà sono invariate rispetto a quelle del PTFE. La resina può essere direttamente lavorata con il normale stampaggio termoplastico.parti resistenti all'usura, parti di tenuta, parti isolanti e parti di strumenti medici.
Radar Livello Principio di misura del contatore
L'antenna a livello radar emette un impulso di microonde e lo trasmette attraverso l'antenna.viene riflesso indietro e accettato dal sistema di antenna di nuovo, trasmettendo il segnale alla parte del circuito elettronico automaticamente convertito in un segnale di posizione oggetto, perché la velocità di propagazione dell'impulso è estremamente veloce,Il tempo che le onde elettromagnetiche impiegano per raggiungere il bersaglio e riflettere indietro al ricevitore è quasi istantaneo- Sì.

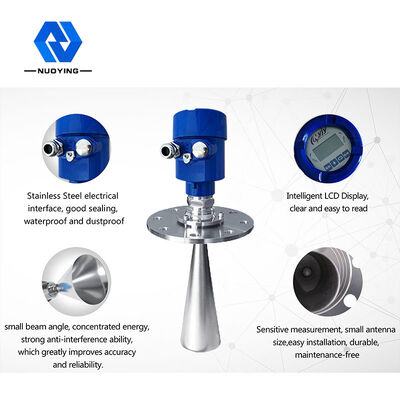

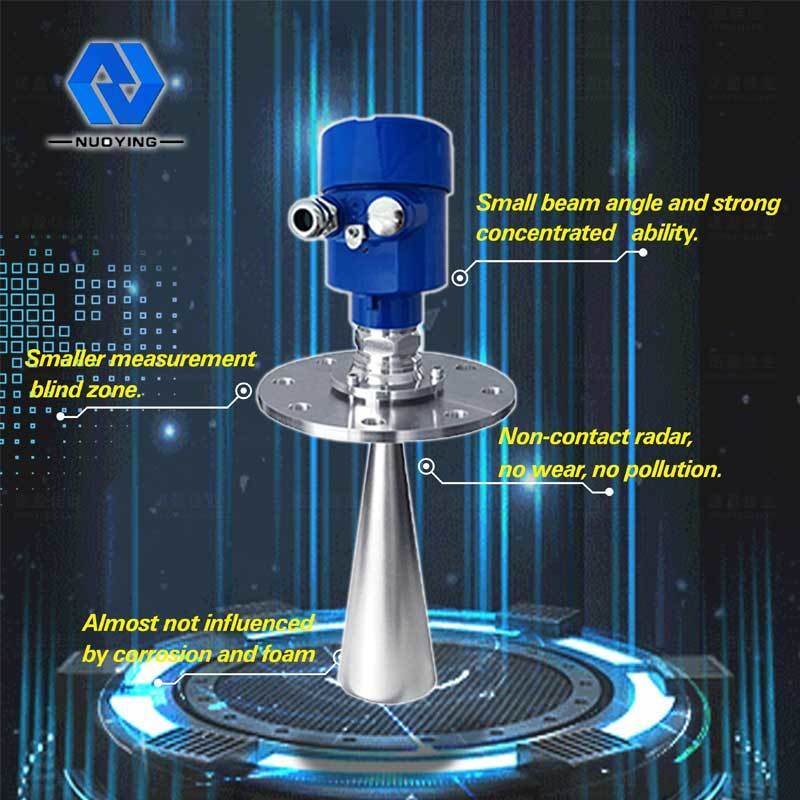

Radar Livello Caratteristiche di progettazione del contatore
L'antenna è di piccole dimensioni e facile da installare; radar senza contatto, senza usura, senza inquinamento.
Quasi non è influenzato dalla corrosione e dalla schiuma; non è quasi influenzato dai cambiamenti di vapore acqueo, temperatura e pressione nell'atmosfera.
L'ambiente di polvere grave ha poca influenza sul lavoro del misuratore di livello ad alta frequenza.
Lunghezza d'onda più breve e migliore riflessione su una superficie solida inclinata.
L'angolo del raggio è piccolo e l'energia è concentrata, il che aumenta la capacità di eco ed è utile per evitare oggetti che interferiscono.
L'area cieca di misurazione è più piccola e si possono ottenere buoni risultati per la misurazione di serbatoi piccoli.
L'elevato rapporto segnale/rumore consente prestazioni migliori anche in condizioni di fluttuazione.
L'alta frequenza è la scelta migliore per misurare i media solidi e i media a bassa costante dielettrica.
