Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto
Strumento di misura del livello del metro Serbatoio di monitoraggio dell'acqua liquida Dispositivo di misurazione 26 ghz Sensore di silo di cemento

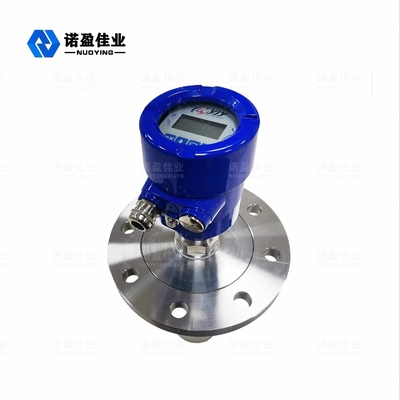

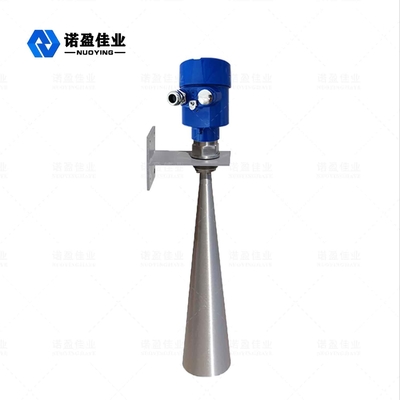

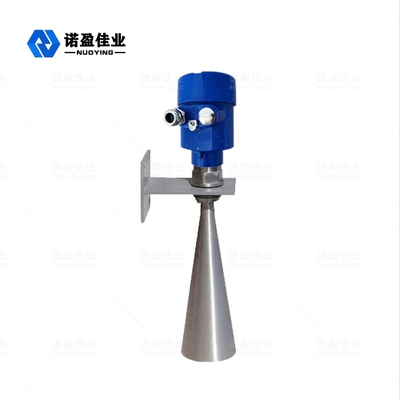

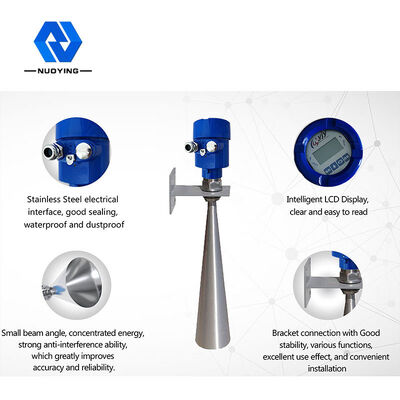

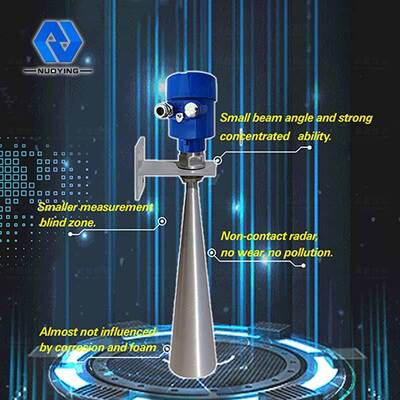

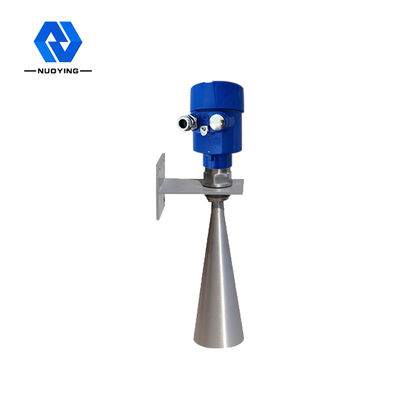

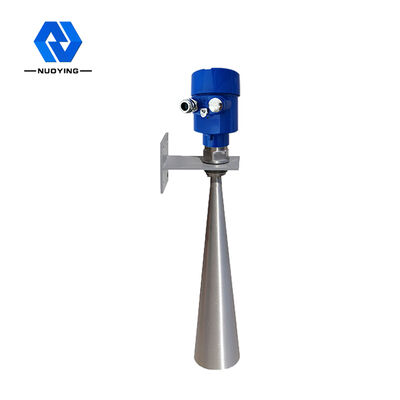

Trasmettitore di livello radar NYRD-SL

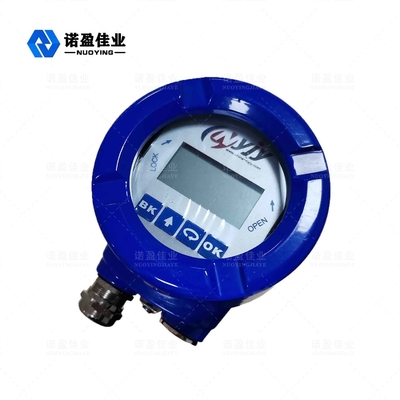

Visualizzazione
Parametri del prodotto

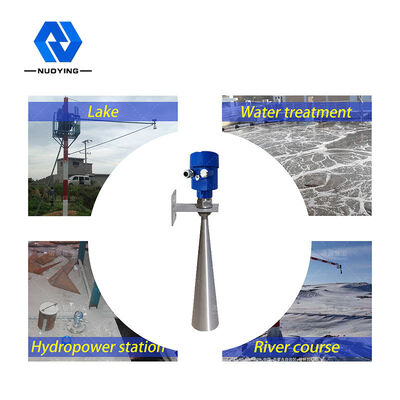

Applicazione tipica

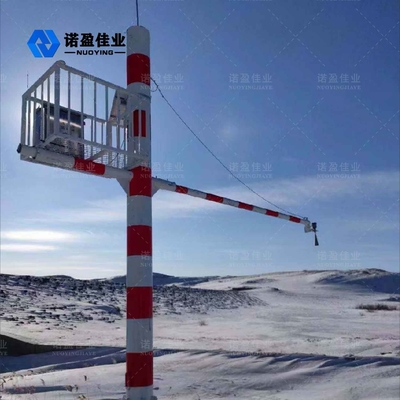

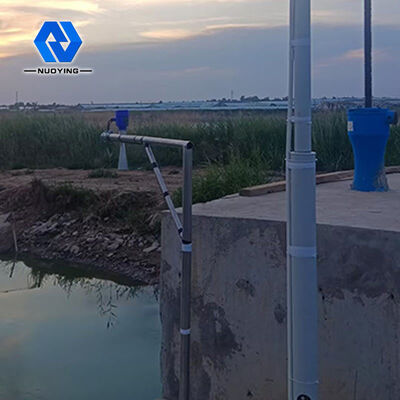

Drenaggi, serbatoi, fiumi, laghi, acque poco profonde, ecc.
Materiale per antenne
316L (facoltativo)
Intervallo di misura
30m,80m (facoltativo)
Precisione di misura
0.05%-0.1%F.S.
Fornitore di alimentazione
24VDC ((Due linee, quattro linee)
Temperatura media
-40°C - +80°C
Connessione di processo
(non obbligatorio)
Pressione di processo
0.1~2.0MPa
Grado a prova di esplosione
Exia II CT6 (facoltativo)
Dimensioni della struttura della conchiglia del misuratore di livello radar (unità: mm)

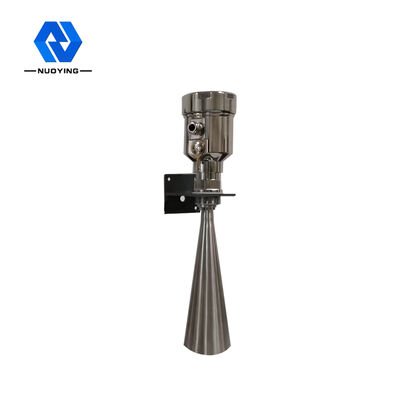

Esistono due tipi di misuratori di livello radar: Uno è il guscio in alluminio e l'altro è un involucro in acciaio inossidabile. alle esigenze del cliente e alle condizioni del sito.
Descrizione dei prodotti
Principio di funzionamento del trasmettitore di livello radar NYRD-SL a 26 GHz
Il sensore di livello radar della serie NYRD80X è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 80 m.L'antenna di posizionamento dell'oggetto radar emette un impulso di microonde stretto che viene trasmesso verso il basso attraverso l'antennaDopo che l'onda d'impulso ha toccato la superficie del mezzo misurato, essa viene riflessa e ricevuta nuovamente dal sistema di antenne.Il segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente, il tempo necessario per un'onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasi istantaneo).
Data di misura: superficie di fondo a spirale o superficie di tenuta della fianchetta.
