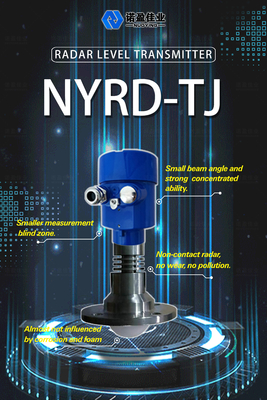

Trasmettitore di misurazione del livello dell'acqua con sensore radar NYRD-TJ a 26 GHz

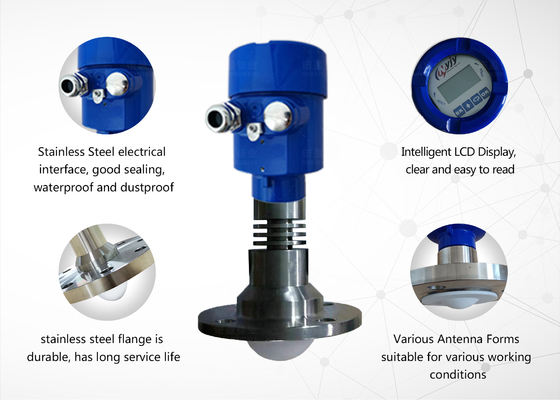

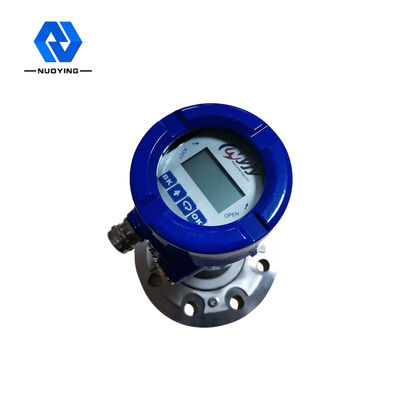

Trasmettitore di livello radar NYRD-TJ-AVisualizzazione
Descrizione dei prodotti
Principio di funzionamento del trasmettitore a livello radar NYRD-PB a 26 GHz
Il sensore di livello radar della serie NYRD80X è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 80 m.L'antenna di posizione dell'oggetto radar emette un impulso di microonde stretta che viene trasmessa verso il basso attraverso l'antennaDopo che l'onda d'impulso ha toccato la superficie del mezzo di misurazione, essa viene riflessa e ricevuta nuovamente dal sistema di antenne.Il segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente, il tempo necessario per un' onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasiistantanea).
Data di misura: superficie di fondo a spirale o superficie di tenuta della fianchetta.
Parametri del prodotto

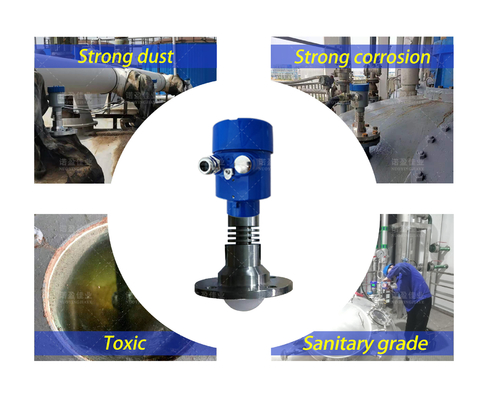

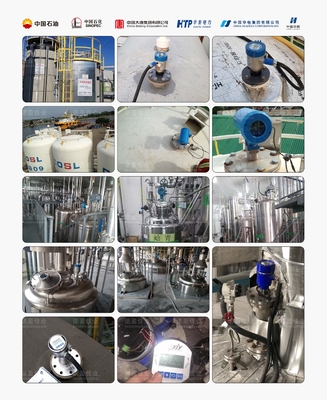

Applicazione tipica
Facile da cristallizzare, condensazione da rugiada, tossica, forte corrosione

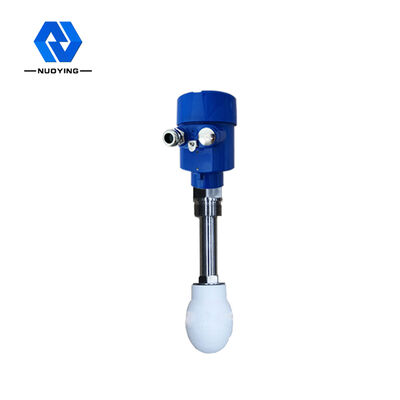

Antenna materiale

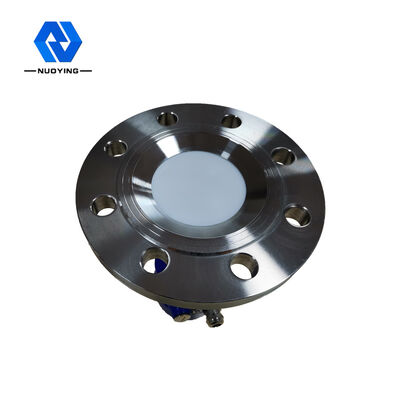

L'antenna dell'obiettivo, 316L+PTFE (facoltativo)
Intervallo di misura
40 metri
Precisione di misura
0.05%-0.1%F.S.
Fornitore di alimentazione
24VDC ((Due linee, quattro linee)
Temperatura media
-40~+120°C,-40~+260°C

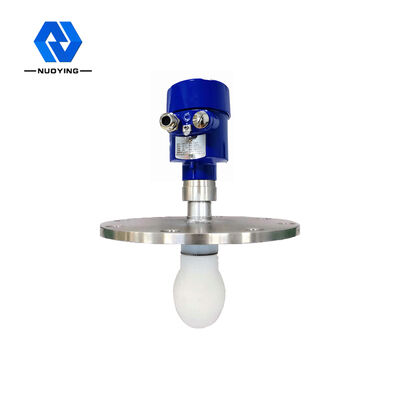

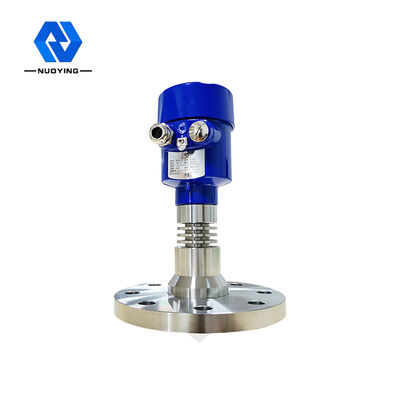

Connessione di processo
Flancia, supporto (facoltativo)
Pressione di processo
-0,1 ~ 2,0 MPa
Dimensioni della struttura della conchiglia del misuratore di livello radar (unità: mm)
Esistono due tipi di misuratori di livello radar: Uno è il guscio in alluminio e l'altro è un involucro in acciaio inossidabile. alle esigenze del cliente e alle condizioni del sito.
