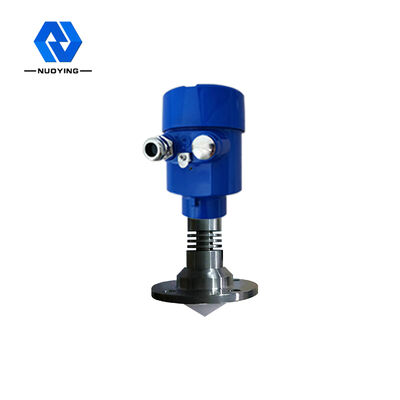

Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro

Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro

Marchio: NUOYING
Numero di modello: NYRD-TJ-A
MOQ: 1pc
prezzo: $199~469/pcs
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 1000 pezzi al mese
Informazioni dettagliate
Luogo di origine:
Shaanxi, Cina
Certificazione:
IP67
Garanzia:
1 anno
Applicazioni:
Liquido corrosivo forte, polvere
Intervallo di misura:
40 metri
Precisione:
±3mm
Temperatura di processo:
-40~130°C
Pressione di processo:
-0.1~2.0Mpa
Connessione di processo:
Flancella/bracket (selettivo)
Classe di protezione:
Protezione IP67
Sottoscrizione del segnale:
4...20mA/RS485
Materiale dell'antenna:
Lenti 316L+PTFE
Visualizzazione:
LCD
Fornitore di energia:
24VDC (due fili, quattro fili), 220VAC
Imballaggi particolari:
40*30*30CM
Capacità di alimentazione:
1000 pezzi al mese
Descrizione del prodotto

Trasmettitore di misurazione del livello dell'acqua con sensore radar NYRD-TJ a 26 GHz

Trasmettitore di livello radar NYRD-TJ-AVisualizzazione



Descrizione dei prodotti
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 0

Principio di funzionamento del trasmettitore a livello radar NYRD-PB a 26 GHz

Il sensore di livello radar della serie NYRD80X è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza massima di misura di 80 m.L'antenna di posizionamento dell'oggetto radar emette un impulso di microonde stretto che viene trasmesso verso il basso attraverso l'antennaDopo che l'onda d'impulso ha toccato la superficie del mezzo misurato, essa viene riflessa e ricevuta nuovamente dal sistema di antenne.Il segnale viene trasmesso alla parte del circuito elettronico e viene automaticamente convertito in segnale a livello di oggetto (perché gli impulsi viaggiano così velocemente, il tempo necessario per un' onda elettromagnetica per raggiungere il suo bersaglio e rimbalzare al ricevitore è quasiistantanea).
Data di misura: superficie di fondo a spirale o superficie di tenuta della fianchetta.
Parametri del prodotto
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 1
Applicazione tipica
Facile da cristallizzare, condensazione da rugiada, tossica, forte corrosione
Antenna
materiale
L'antenna dell'obiettivo, 316L+PTFE (facoltativo)
Intervallo di misura
40 metri
Precisione di misura
0.05%-0.1%F.S.
Fornitore di alimentazione
24VDC ((Due linee, quattro
linee)
Temperatura media
-40~+120°C,-40~+260°C
Connessione di processo
Flancia, supporto (facoltativo)
Pressione di processo
-0,1 ~ 2,0 MPa

Dimensioni della struttura della conchiglia del misuratore di livello radar (unità: mm)

Esistono due tipi di misuratori di livello radar:
Uno è il guscio in alluminio e l'altro è un involucro in acciaio inossidabile.
alle esigenze del cliente e alle condizioni del sito.

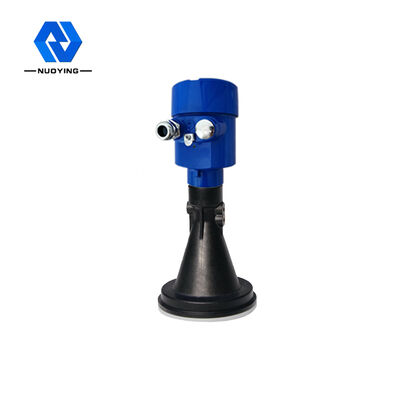

Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 2
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 3

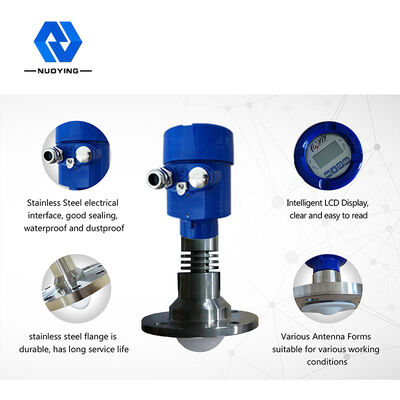

Dettagli del prodotto
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 4

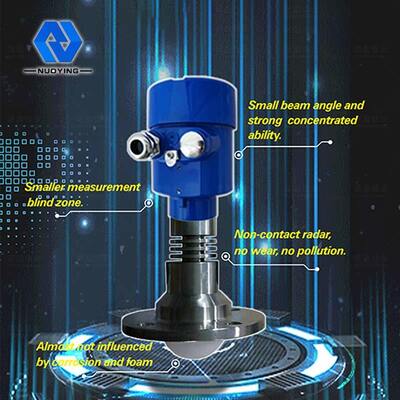

Caratteristica del prodotto
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 5
Applicazioni diverse
Radar ad alta frequenza Livello trasmettitore Radar d'onda Sensore di livello solido Radar guidato Livello del segnale Metro 6
