| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD-806 |
| MOQ: | 1 pc |
| prezzo: | $450~$1700/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi/mese |

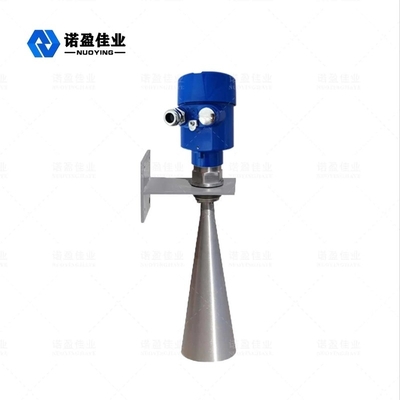

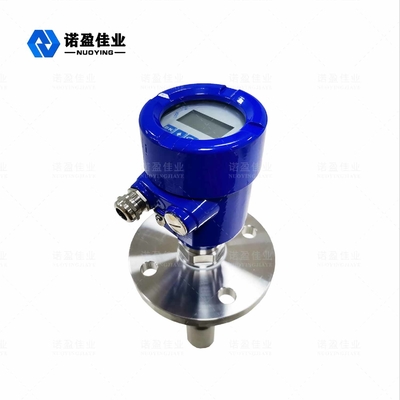

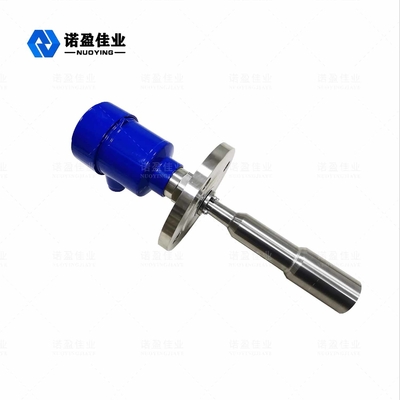

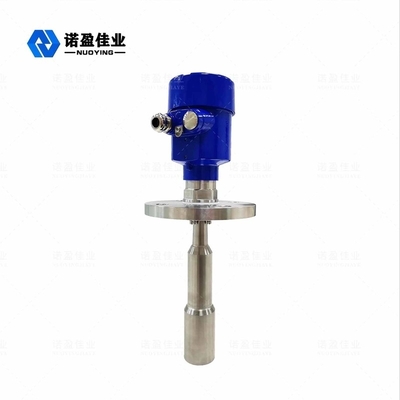

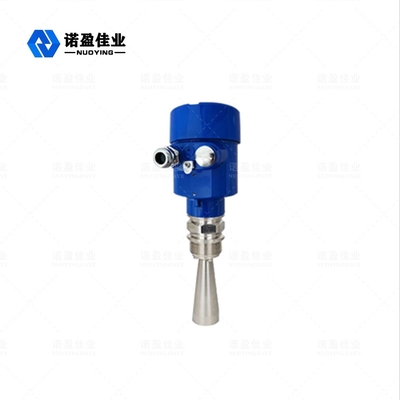

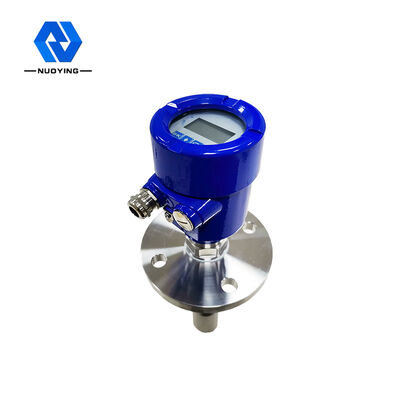

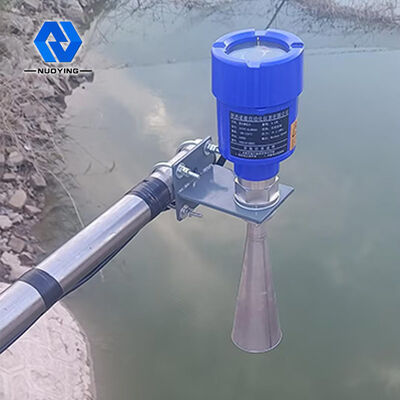

NYRD 806 26GHz Smart Radar Level Meter Per strumenti di misurazione del livello anti-corrosione e resistenti alla corrosione 4-20mA e RS485
Principio di funzionamento del misuratore di livello per radar intelligente NYRD 806 26G per liquidi resistenti a temperatura/pressione e leggermente corrosivi
I sensori della serie Radar Level Meter (NYRD80X) sono strumenti di misurazione del livello radar ad alta frequenza a 26 GHz, che misurano la distanza massima fino a 80 metri.e nuovi microprocessori veloci possono eseguire analisi e elaborazione del segnale a velocità più elevata, che consente di utilizzare il contatore in condizioni di misura complesse come serbatoi di reazione e contenitori di materiali solidi.
in base alla differenza di tempo ultrasonico dal lancio da ricevere e noto per determinare il livello sonoro,I segnali a microonde vengono elaborati da dispositivi elettronici e infine convertiti in segnali elettrici relativi al livello dell'oggetto
Dato di misura: superficie di tenuta del fondo o della flange del filo.
Nota: quando si utilizza la tempistica del livello radar, assicurarsi che il livello materiale più alto non possa entrare nell'area cieca di misurazione (l'area mostrata in D nella figura).
Caratteristiche di progettazione del misuratore di livello radar intelligente NYRD 806 26G per liquidi resistenti a temperatura/pressione e leggermente corrosivi
◎ quasi immune alla corrosione e alla schiuma; non influenzato da variazioni di densità media, temperatura e pressione.
◎La dimensione dell'antenna è piccola, facile da installare; radar senza contatto, senza usura, senza inquinamento.
◎ L'ambiente di polvere grave ha poca influenza sul lavoro del misuratore di livello ad alta frequenza.
◎ Lunghezza d'onda più breve, migliore riflessione su superfici solide inclinate.
◎ L'angolo del fascio è piccolo, l'energia è concentrata, il che aumenta la capacità di eco ed è favorevole per evitare oggetti di interferenza.
◎ La misurazione dell'area cieca è più piccola, anche la misurazione del serbatoio piccolo otterrà buoni risultati.
◎ Un elevato rapporto segnale/rumore, anche in caso di fluttuazioni, può anche ottenere prestazioni migliori.
In caso di fluttuazioni si può anche ottenere una migliore prestazione.
◎ L'alta frequenza è la scelta migliore per misurare il medio solido e il medio a bassa costante dielettrica.
Parametri tecnici di NYRD 806 26G Smart Radar Level Meter per liquidi resistenti a temperatura/pressione e leggermente corrosivi
| Applicazione tipica | Liquido resistente alla temperatura, alla pressione e leggermente corrosivo |
|
Modello di prodotto |
NYRD806 |

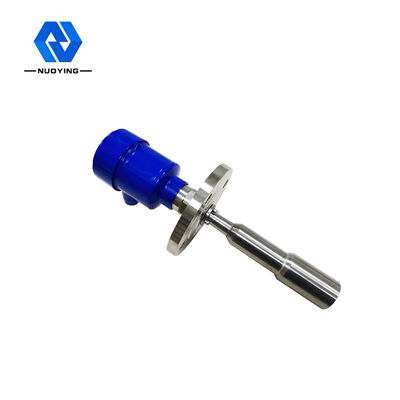

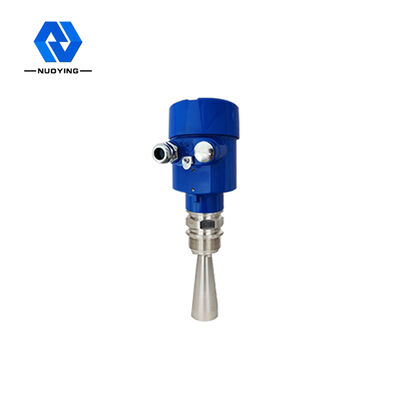

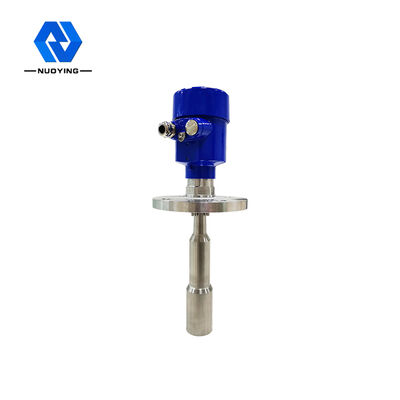

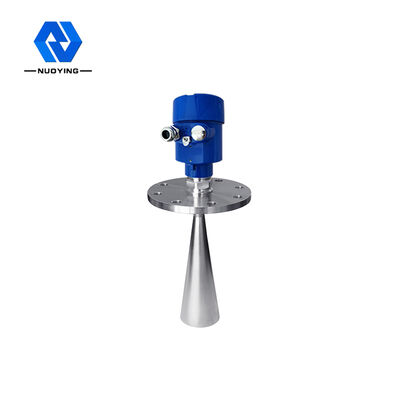

| Forma dell'antenna | bastone, goccia d'acqua, piatta, tromba, superficie lanciata, lente |
| Materiale per antenne | 316 |
| gamma di misura | 30 metri |
| precisione della misurazione | 00,05% - 0,1% F.S. |
| Tensione dell'alimentazione | 24VDC ((due fili, quattro fili) |
| uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40 °C - + 250 °C |
| Pressione di processo | -0,1 ~ 4,0 MPa, |
| collegamento delle procedure | supporto, flange (facoltativo) |
| Interfaccia elettrica | M20*1.5,1⁄2 ′′NPT |
| livelli di protezione | IP67 (facoltativo) |
| Classificazione a prova di esplosione | Exia II CT6 |
※Nota:Il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
