| Marchio: | Nuoying JIAYE |
| Numero di modello: | NYRD806 |
| MOQ: | 1 set |
| prezzo: | 130USD - 9000USD |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 unità al mese |

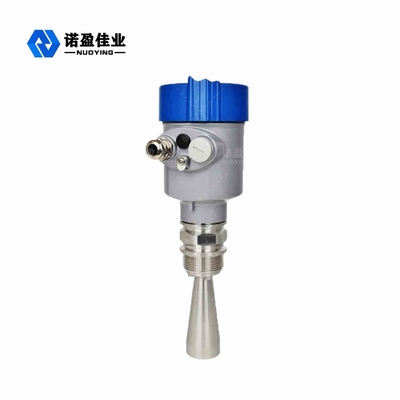

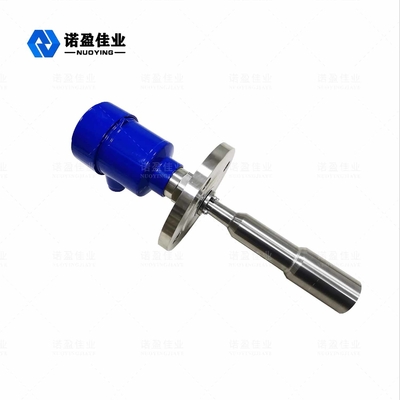

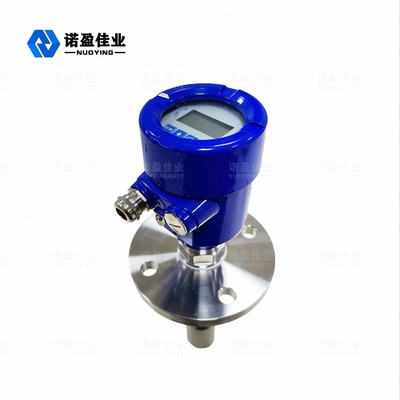

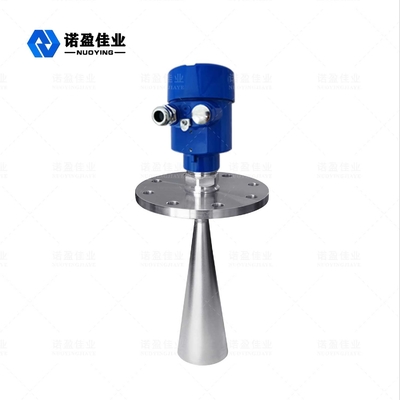

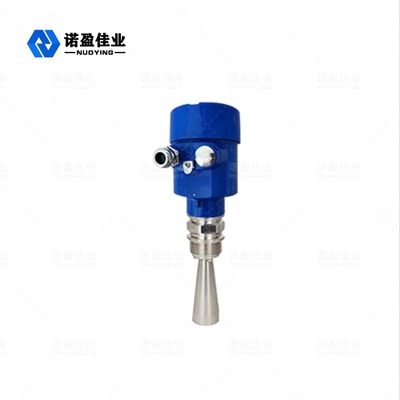

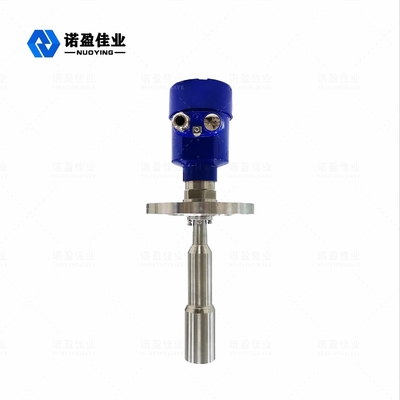

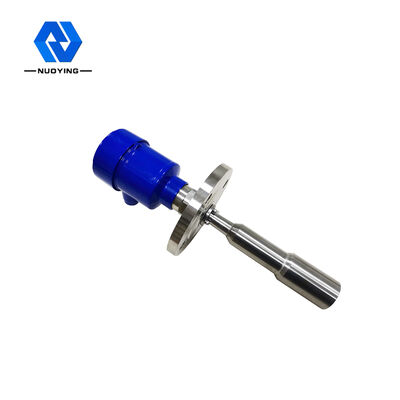

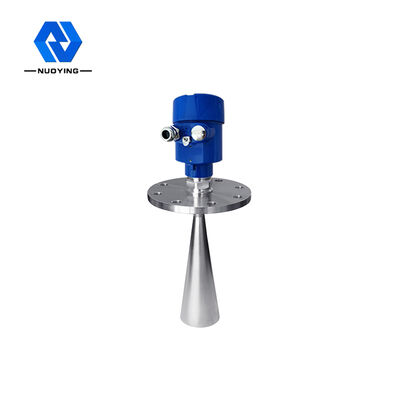

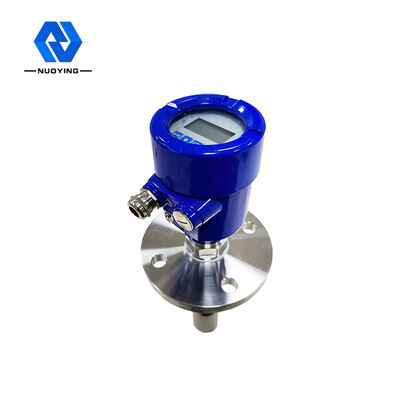

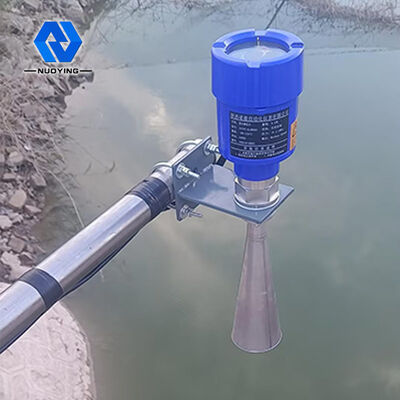

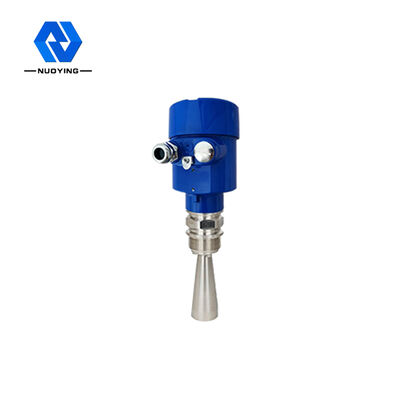

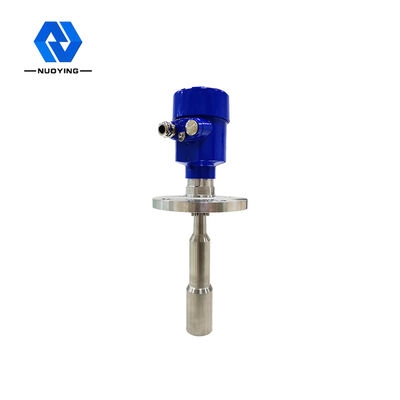

Misuratore di livello del segnale radar a 26 GHz, sensore di livello solido radar a onde, radar guidato, indicatore di livello dell'acqua acida, trasmettitore
Trasmettitore di livello radar Introduzione al prodotto
Il sensore della serie NYR D80X del misuratore di livello radar è uno strumento di misurazione del livello radar ad alta frequenza a 26 Hz con una distanza di misurazione massima di 80 metri. L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire l'elaborazione dell'analisi del segnale a una velocità superiore, in modo che lo strumento possa essere utilizzato per alcune condizioni di misurazione complesse come reattori, stoccaggio di solidi.
Trasmettitore di livello radarParametri tecnici
| Modello | NYRD-806 |
| Applicazione | Temperatura, pressione e liquido leggermente corrosivo |
| Intervallo di misurazione | 30m |
| Materiale dell'antenna | 316L |
| Precisione | ±3mm |
| Temperatura media | 40C—250℃ |
| Pressione di processo | 0.1 〜4.OMPa |
| Alimentazione | 24VDC (due fili, quattro fili) |
| Connessione di processo | Supporto, Flangia |
| Grado di protezione | IP67 |
| Gamma di frequenza | 26GHz |
| Grado a prova di esplosione | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Uscita del segnale | 4... 20mA/HART (due / quattro) RS485/Modbus... |
| Numero di fabbrica | Temperatura di processo |
| NYRD | 1 -40 〜+100°C |
| Modello del prodotto | 2 -40 〜+130°C |
| 805 range 10m | 3 -40 〜+250°C |
| 806 range30m | 4 -40 〜+400°C |
| 807 range20m | Y Tipo personalizzato speciale |
| 808 range70m | Pressione di processo |
| 809 range35m | 1 -0.1 〜+0.3MPa |
| 810 range80m | 2 -0.1 〜+2.0MPa |
| -86 range20m | 3 -0.1~+4.0MPa |
| -87 range35m | Y Tipo personalizzato speciale |
| -SL range30m,80m | Tenuta |
| -PB range40m | Y Viton |
| -SD range40m | K Kalrez |
| -TJ range40m | Y Tipo personalizzato speciale |
| Antenna/Dimensione/Materiale | Materiale del guscio/Protezione |
| A Antenna a batteria / tromba sigillata / PTFE | A Alluminio/IP67 |
| B Antenna a tromba / 46mm / 316L | D Alluminio (doppia camera) /IP67 S SS 304/IP68 |
| C Antenna a tromba / 76mm / 316L | Y Tipo personalizzato speciale |
| D Antenna a tromba / 96mm / 316L | Grado a prova di esplosione |
| E Antenna a tromba 121mm/316L | P Standard |
| F Antenna inclinata / 242mm 316L | L Exia IICT6 |
| P Antenna piatta / PTFE | G Exd[ia] IICT6 |
| S Antenna a goccia / PTFE | Y Tipo personalizzato speciale |
| R Antenna a stelo / tromba sigillata / PFA | Interfaccia elettrica |
| Y Tipo personalizzato speciale | M M20X1. 5 |
| Controllo del processo | N 1/2〃NPT |
| A Collegamento filettato: G1%A | Y Tipo personalizzato speciale |
| B Collegamento a flangia: DN50 | Display |
| C Collegamento a flangia: DN80 | A Cintura |
| D Collegamento a flangia: DN100 | X Senza |
| E Collegamento a flangia: DN 150 | Rang (Unità: cm) |
| F Collegamento a flangia universale | x |
| G Installazione a morsetto | |
| H Installazione su staffa | |
| Y Tipo personalizzato speciale | |
| Uscita/Alimentazione | |
| 2 4~20mA/24VDC a due fili | |
| 3 4~20mA/24VDC/Hart a due fili | |
| 4 4〜20mA/220VAC/Hart a quattro fili | |
| 5 RS485/Modbus |
Nota: personalizzato su richiesta
Trasmettitore di livello radar Principio di funzionamento
L'antenna radar di livello emette un impulso a microonde stretto e lo trasmette verso il basso attraverso l'antenna. Dopo che l'impulso tocca la superficie del mezzo in misurazione, viene riflesso indietro e accettato nuovamente dal sistema dell'antenna, trasmettendo il segnale alla parte del circuito elettronico automaticamente convertito in un segnale di posizione dell'oggetto (poiché la velocità di propagazione dell'impulso è estremamente elevata, il tempo necessario affinché le onde elettromagnetiche raggiungano il bersaglio e si riflettano indietro al ricevitore è quasi istantaneo.) Superficie di base di misurazione: fondo filettato o coperchio a flangia
Nota: utilizzare la temporizzazione dell'oggetto radar per garantire che il livello più alto non possa entrare nell'area cieca di misurazione (area D in figura)
Trasmettitore di livello radar Caratteristiche di progettazione
