| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD701 |
| MOQ: | 1 pcs |
| prezzo: | $450 to $1700 /pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pcs/ pre month |

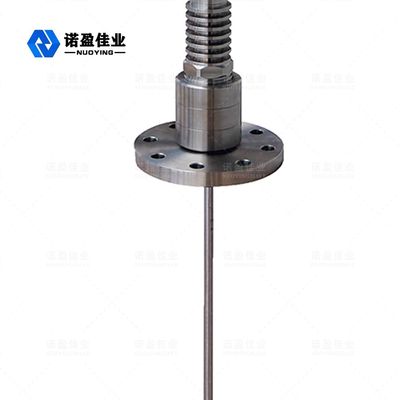

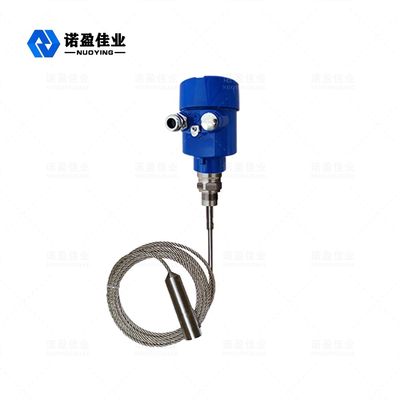

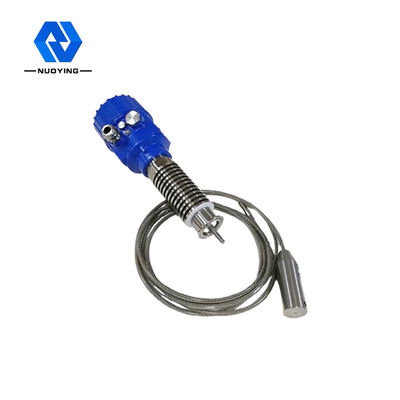

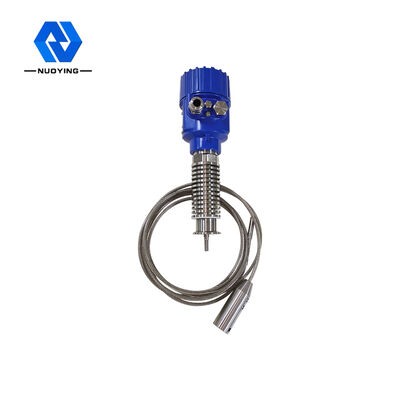

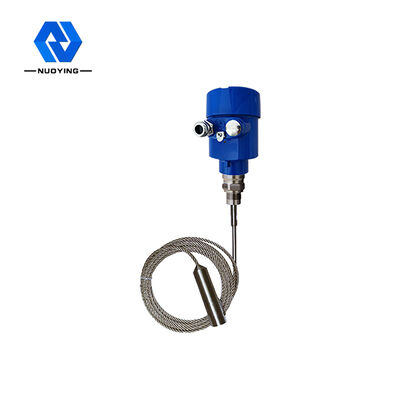

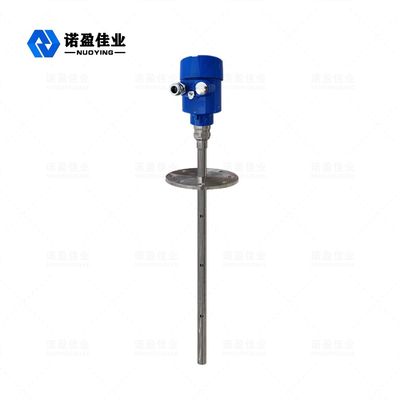

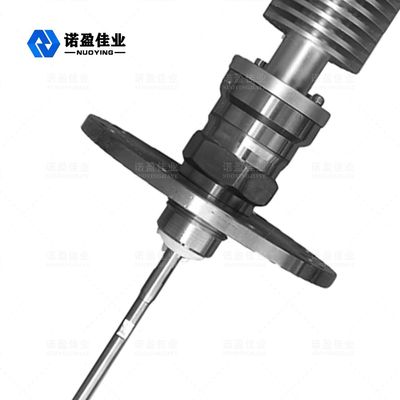

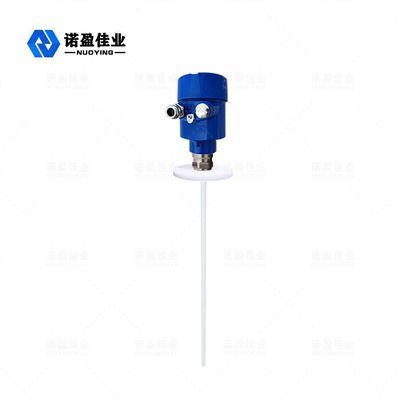

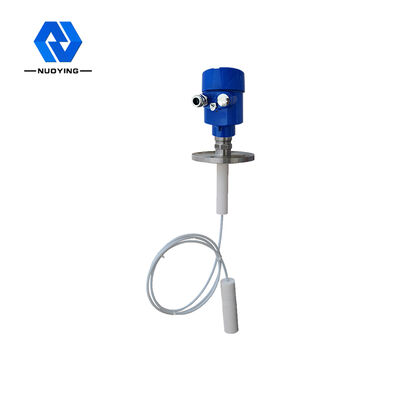

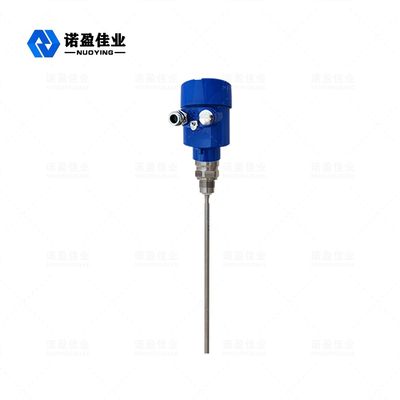

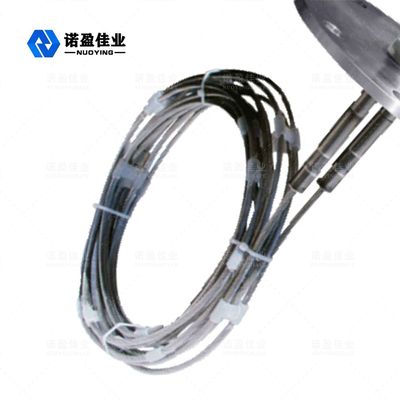

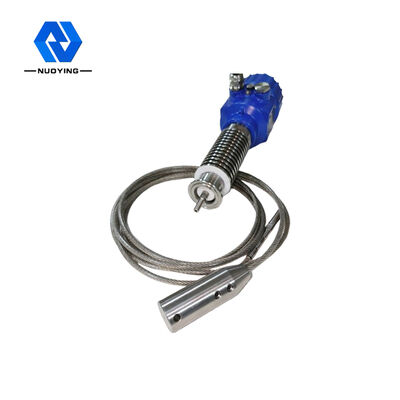

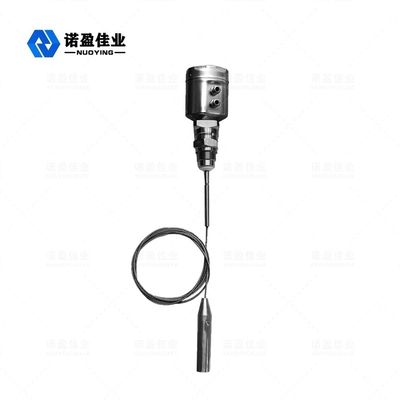

NYRD701 Trasmettitore di livello radar guidato per la misurazione continua del livello di liquidi, paste e fanghi
NYRD701 Principio di funzionamento del trasmettitore a livello radar guidato

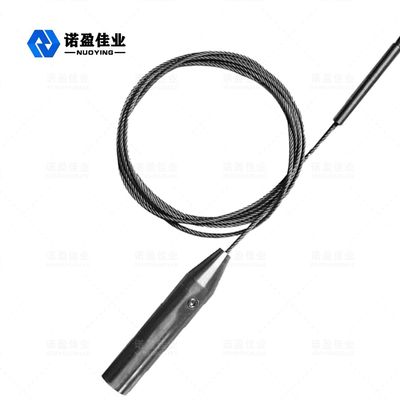

L'impulso a microonde ad alta frequenza inviato dal radar a onde guidate si propaga lungo il componente di rilevamento (cavo in acciaio o canna in acciaio).causa riflessione a causa di un improvviso cambiamento della costante dielettricaL'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza dal mezzo misurato.
Input:
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in segnale di livello del materiale attraverso componenti elettroniciQuando l'impulso raggiunge la superficie del materiale, viene riflesso e ricevuto dal ricevitore dello strumento.e il segnale di distanza viene convertito in segnale di livello del materiale.
Il segnale riflesso viene trasmesso al circuito elettronico dello strumento lungo la sonda del cavo o della canna.Il microprocessore elabora il segnale e identifica l'eco generato dall'impulso a microonde sulla superficie del materialeIl corretto riconoscimento del segnale di eco è completato da un software a impulsi.
La distanza D dalla superficie del materiale è proporzionale al percorso temporale dell'impulso T:
D=C×T/2 (C è la velocità della luce).
Poiché la distanza E del serbatoio vuoto è nota, il livello di materiale L è:
L=E-D
Prodotto:
È impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio completo F (= scala completa) e alcuni parametri di applicazione.I parametri di applicazione adattano automaticamente lo strumento all'ambiente di misura, corrispondente ad una potenza di uscita di 4-20 mA.
NYRD701 Caratteristica di progettazione del trasmettitore a livello radar guidato
1Il misuratore di livello radar intelligente adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco.misurazione più accurataAllo stesso tempo, il radar a onde guidate è resistente all'adesione e non è influenzato da temperature esterne come la temperatura media e l'adesione.
2Una varietà di modalità di connessione di processo e tipi di componenti di rilevamento rendono i misuratori di livello radar a onde guidate della serie 70X adatti a varie condizioni di lavoro e applicazioni complesse.Come ad esempio l'alta temperatura, media ad alta pressione e a bassa costante dielettrica.
3.Con la modalità di lavoro a impulsi, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari contenitori metallici e non metallici, senza danneggiare il corpo umano e l'ambiente.
Parametri tecnici del trasmettitore a livello radar guidato NYRD701
| Applicazione tipica | Liquidi, polveri, particelle solide |

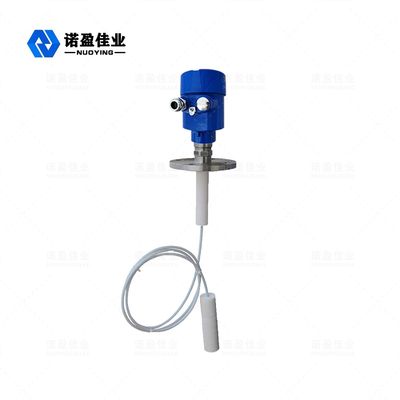

| Materiale per antenne | Cable flessibile,PTFE, 304 (facoltativo) |
| Intervallo di misura | 30 metri |
| Precisione di misura | 0.05%-0.1%F.S. |
| Fornitore di alimentazione | 24VDC ((Due linee, quattro linee) |
| Temperatura media | -40~+130°C,-40~+250°C |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Connessione di processo | Filtro, flange (facoltativo) |
| Livello di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.
NYRD701 Campo di applicazione del trasmettitore a livello di radar guidato
1Centrali elettriche: serbatoi, pompe di silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.
2Campo petrolifero: serbatoi di stoccaggio del petrolio greggio, serbatoi di stoccaggio del petrolio raffinato, separatori trifase, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per perforazione, ecc.
3.Cimica: torre di distillazione del petrolio greggio, silo di materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio di asfalto, ecc.
4.Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tamponi di celle elettrolitiche, ecc.
5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, avvertimento di inondazioni improvvise, inondazioni urbane, ecc.
6Prodotti alimentari: fabbrica di succhi, fabbrica di latte, serbatoio di zucchero greggio, serbatoio di pasta di pomodoro, serbatoio di birra, ecc.
7- Farmaci: serbatoi di stoccaggio, separatori, serbatoi di fermentazione, ecc. per prodotti farmaceutici cinesi.
8Trattamento delle acque: serbatoi, pozzi fognari, serbatoi di trattamento delle acque, serbatoi di sedimentazione, pozzi profondi, reti di acqua potabile, ecc.
9Carta: silos di materie prime, torri di stoccaggio, tamburi di asciugatura, silos di stoccaggio di materiali chimici, ecc.
10Altri: miniere, miniere di carbone, protezione dell'ambiente, costruzione navale e altre industrie.
