| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD701 |
| MOQ: | 1 pc |
| prezzo: | $450~$1700/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pcs/month |

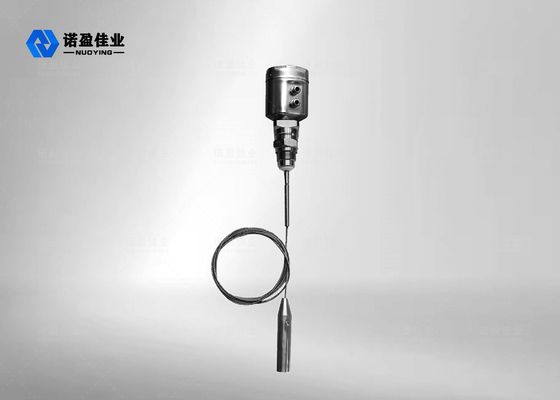

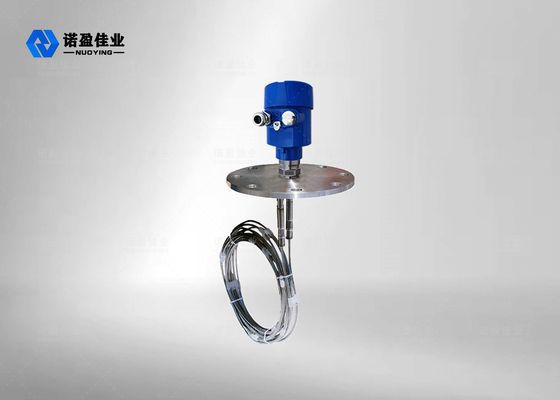

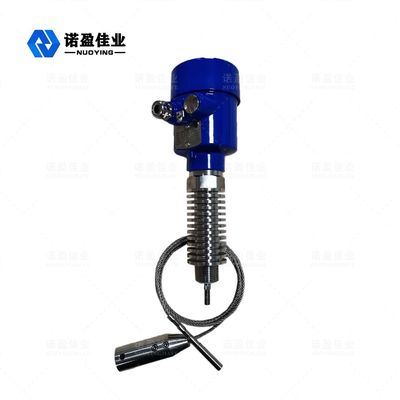

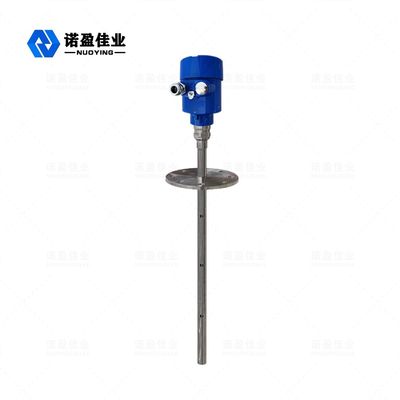

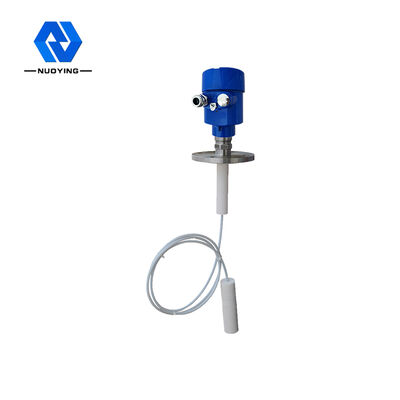

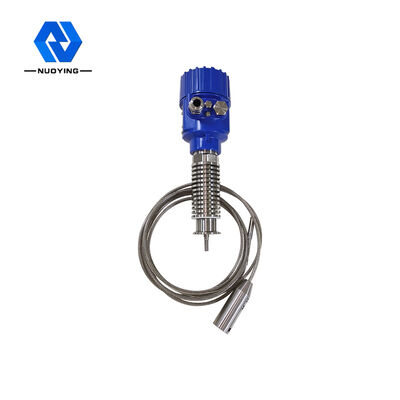

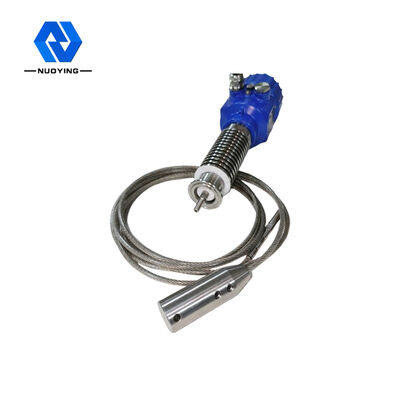

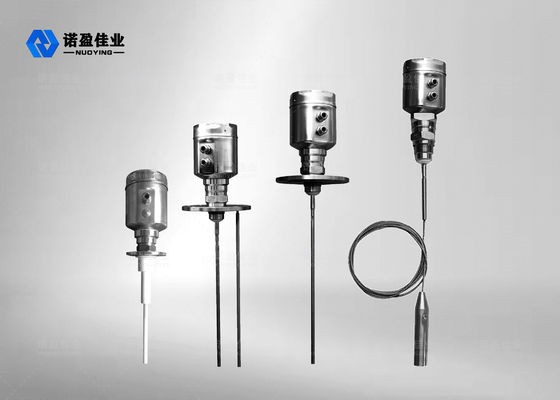

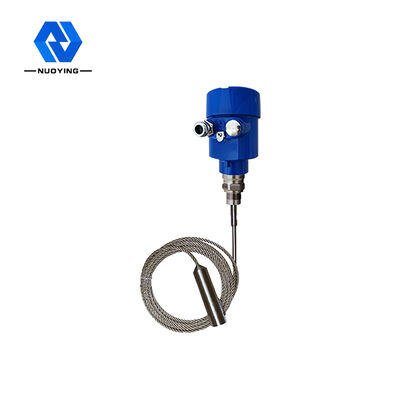

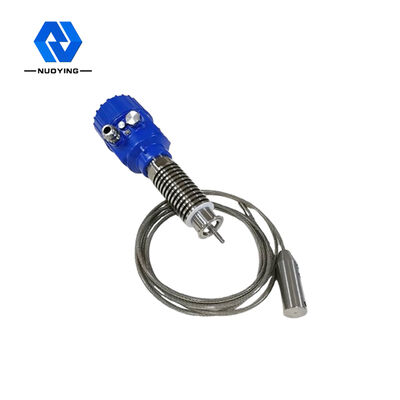

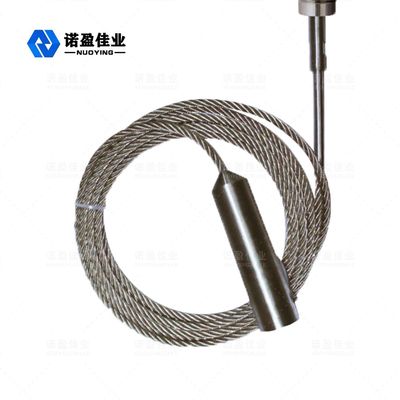

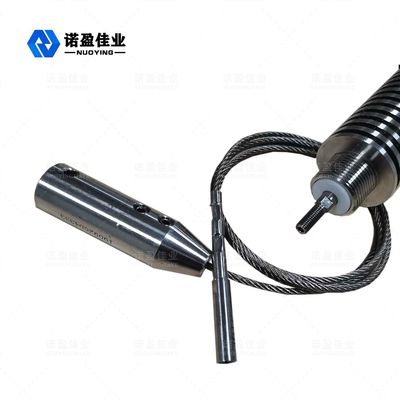

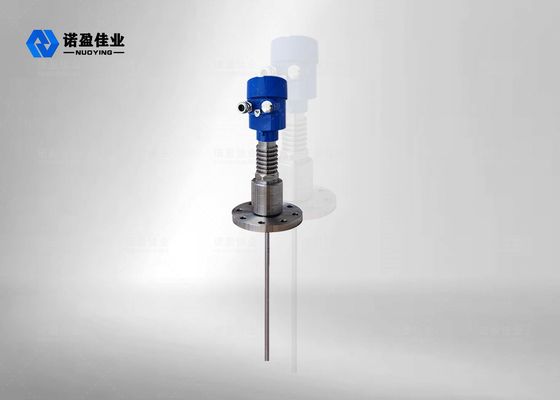

NYRD 701 Trasmettitore di livello radar ad onda guidata SS304 SS316 Sonda a stelo -20～80 °C
Principio di funzionamento del trasmettitore di livello radar ad onda guidata NYRD 702 6m Contattabile Alta precisione
L'impulso a microonde ad alta frequenza emesso dal radar ad onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o asta) e incontra il mezzo misurato. A causa dell'improvviso cambiamento della costante dielettrica, provoca la riflessione e una parte dell'energia dell'impulso viene riflessa indietro. L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
Input processo
Il radar ad onda guidata è uno strumento di misura basato sul principio del tempo di percorrenza. L'onda radar viaggia alla velocità della luce e il tempo di percorrenza può essere convertito in segnale di livello dell'oggetto tramite componenti elettronici. La sonda emette impulsi ad alta frequenza e si propaga lungo il cavo o la sonda a stelo.
Output processo
Inserendo l'altezza del serbatoio vuoto E(= zero), l'altezza del serbatoio pieno F(= fondo scala) e alcuni parametri applicativi, i parametri applicativi adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
Caratteristiche di progettazionedel trasmettitore di livello radar ad onda guidata NYRD 702 6m Contattabile Alta precisione
◎Il misuratore di livello dell'oggetto radar ad onda guidata adotta una tecnologia avanzata di elaborazione a microonde e un'esclusiva tecnologia di elaborazione Echo Discovery Echo, misurazione a contatto, elevata precisione di misurazione, misurazione più accurata. Allo stesso tempo, il radar ad onda guidata non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎La serie 70X del misuratore di livello dell'oggetto radar ad onda guidata è adatta a varie condizioni di lavoro complesse e applicazioni grazie alle varie modalità di connessione del processo e ai tipi di modulo di rilevamento. Come: alta temperatura, alta pressione e mezzo a bassa costante dielettrica.
◎Modalità di lavoro a impulsi, bassa potenza di emissione, può essere installato in una varietà di contenitori metallici e non metallici, nessun danno per il corpo umano e l'ambiente.
Parametro tecnico del misuratore di livello radar ad onda guidata NYRD 701 da 30 m Contattabile e ad alta precisione in alta temperatura, pressione
| Applicazione tipica | Liquido (bassa costante dielettrica Bobina di riscaldamento integrata, scala,) |
| Polvere (cenere volante, polvere di calcare,) | |
| Solido (grano, ghiaia) | |
| Modello del prodotto | NYRD701 |

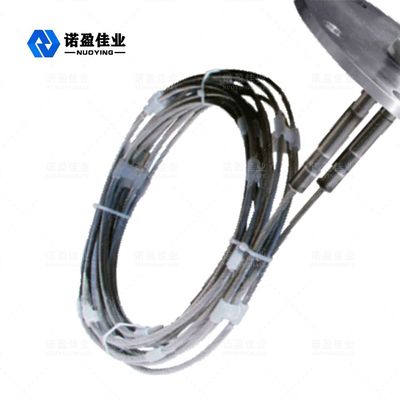

| Forma dell'antenna | Tipo cavo, tipo asta, |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campionamento dell'eco | 55 volte/s |
| Campo di misura | 6m, 30 m |
| Precisione di misura | 0,05% ~ 0,1% F.S |
| Alimentazione | 24VDC (due fili, quattro fili), 220VAC |
| Uscita segnale | 4... 20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~ +130°C, -40~ +250 °C, -40~ +500 °C |
| Pressione di processo | -0,1~2,0MPa, -0,1~4,0MPa |
| Connessione di processo | Filettatura, staffa, flangia, morsetto (opzionale) |
| Interfaccia elettrica | M20×1.5, ½ " NPT |
| Grado di protezione | IP 65, IP 67, IP 68 |
| Grado antideflagrante | ExdIICT6Gb |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
