| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD701 |
| MOQ: | 1 pc |
| prezzo: | $450~$1700/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pcs/month |

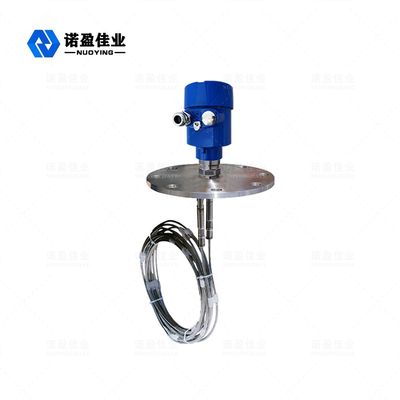

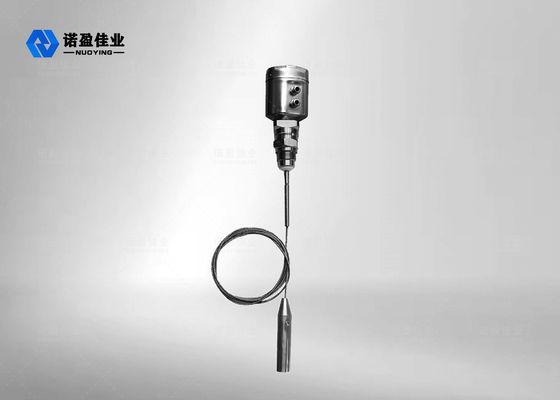

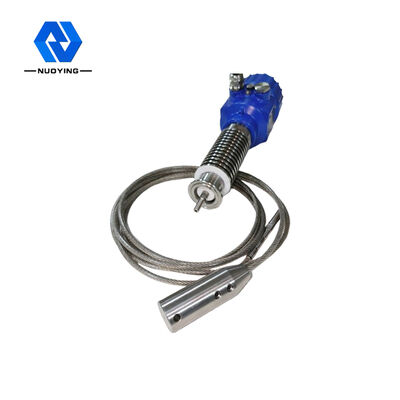

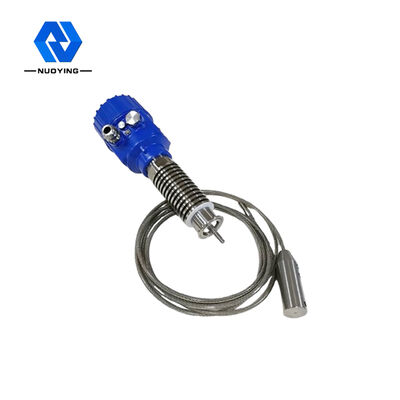

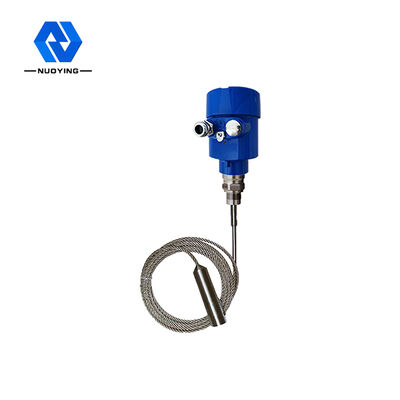

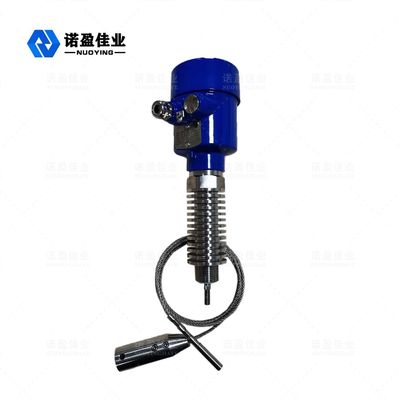

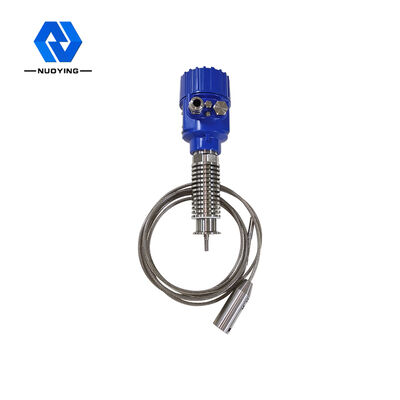

NYRD 701 30m Guided Wave Radar Level Meter Per strati di emulsione nell'industria petrolifera e del gas, chimica e petrolchimica
Principio di funzionamento30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701
L'impulso a microonde ad alta frequenza emesso dal radar a onde guidate si propaga lungo il componente di rilevamento (cavo in acciaio o canna in acciaio) e incontra il mezzo misurato.A causa del cambiamento improvviso della costante dielettrica, provoca una riflessione, e una parte dell'energia dell'impulso viene riflessa indietro.L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
Io...processo nput
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in segnale a livello di oggetto da componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda a cavo o a canna.
Oprocesso di uscita
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.
Caratteristiche di progettazionedi30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701
◎Il misuratore di livello dell'oggetto radar a onde guidate adotta una tecnologia avanzata di elaborazione a microonde e una tecnologia unica di elaborazione Echo Discovery Echo, misurazione a contatto, alta precisione di misurazione,misurazione più accurataAllo stesso tempo, il radar a onde guidate non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎Il misuratore di livello dell'oggetto radar a onde guidate della serie 70X è adatto a varie condizioni di lavoro e applicazioni complesse a causa delle varie modalità di connessione del processo e dei tipi di moduli di rilevamento.Per esempio:: media a alta temperatura, alta pressione e bassa costante dielettrica.
◎Modo di lavoro a impulso, bassa potenza di emissione, può essere installato in una varietà di contenitori metallici e non metallici, senza alcun danno per il corpo umano e l'ambiente.
Parametro tecnico di30m Contattabile Guidate onde radar livello di misura per il liquido di forte corrosione NYRD 701
| Applicazione tipica | Liquido (forte corrosione, bassa costante dielettrica, adesione, alta temperatura e alta pressione, bobina di riscaldamento integrata, scala, piastra galleggiante e altre occasioni complesse) |
| Polvere (cenere volante, polvere di calcare, polvere di cemento, cemento e altri materiali) | |
| solidi (piccole particelle, grano, ghiaia, sabbia e altri materiali) | |

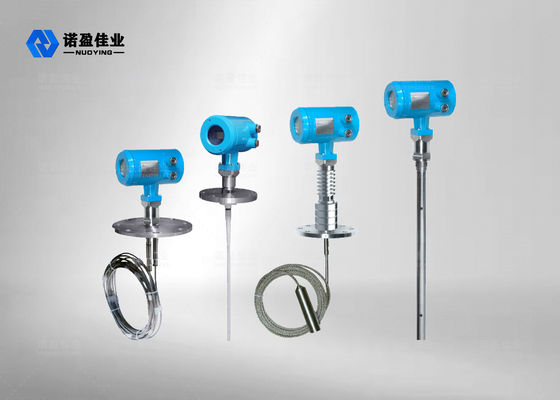

| Modello di prodotto | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |

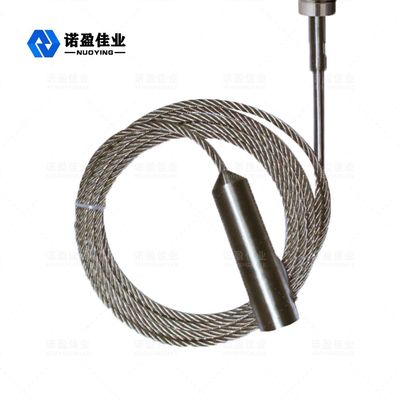

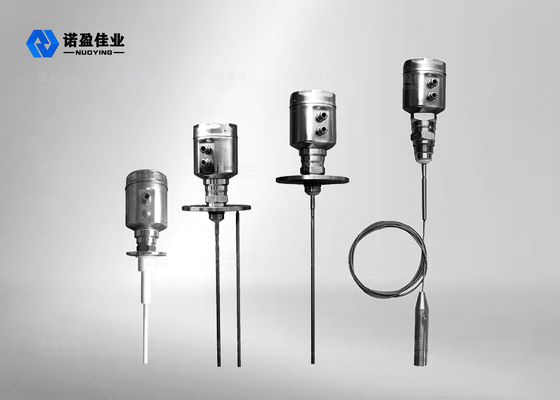

| Forma dell'antenna | Tipo di cavo, tipo di canna, tipo di doppio cavo, tipo di canna doppia, tipo di tubo guida onde |

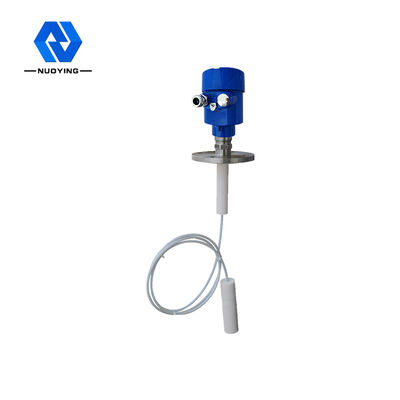

| Materiale per antenne | PTFE, 304, 316 |
| Esame dell'eco | 55 volte/s |
| Intervallo di misura | 6 m, 30 m |
| Precisione di misura | 00,05% ~ 0,1% F.S. |
| Fornitore di alimentazione | 24VDC ((due fili, quattro fili), 220VAC |
| Fonte di uscita del segnale | 4... 20mA/HART/RS485/Modbus... |
| Temperatura di processo | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| Pressione di processo | -0,1~2,0 MPa, -0,1~4,0 MPa |

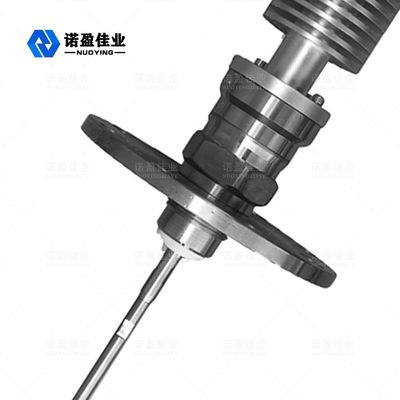

| Connessione di processo | Filtro, supporto, flange, pinza (facoltativo) |
| Interfaccia elettrica | M20×1,5, 1⁄2 " NPT |
| Grado di protezione | IP 65, IP 67, IP 68 (facoltativo) |
| Grado a prova di esplosione | ExiaIICT6Ga, ExdIICT6Gb ((vedi certificato per i dettagli) |
※Nota:Il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
