Dettagli:
|
Applicazione tipica: | isolamento del liquido solido e d'isolamento | Materiale dell'antenna: | Barretta rigida Non isolata PTFE/304 (facoltativa) |
---|---|---|---|
Alimentazione elettrica: | 24 V D C | temperatura media: | -40~+200℃ |
Pressione trattata: | -0,1 ~ 8.0MPa | legame di procedura: | 1 filo di BSPT, flangia (facoltativa) |
livelli di protezione: | IP 6 7 | uscita del segnale: | 4… 20mA/HART/RS485/Modbus…. |
Evidenziare: | Trasmettitore di livello di ammissione RF ad asta rigida,sensore di livello RF solido,trasmettitore di livello RF liquido |

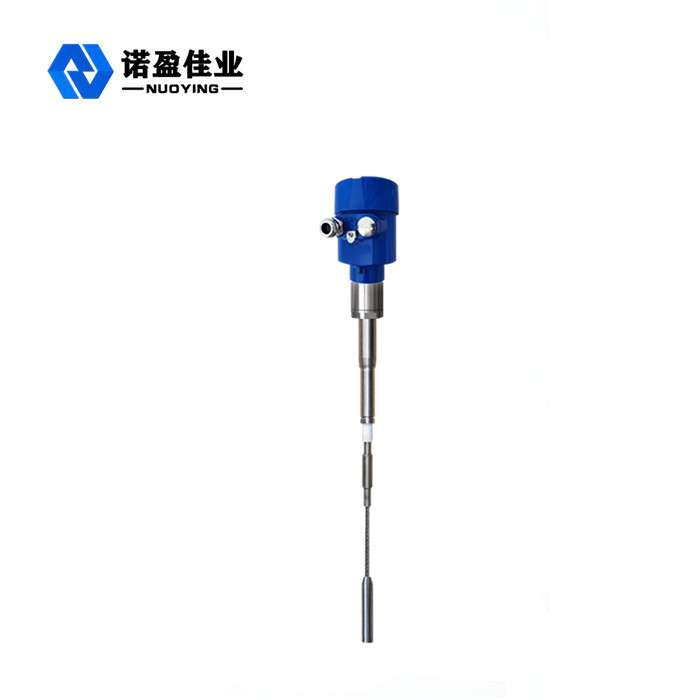

NYSP-M18 Trasmettitore di livello di ammissione RF a manutenzione gratuita con ampia applicazione
Il principio di funzionamento del trasmettitore del livello di ammissione RF a manutenzione gratuita NYSP-M18 con ampia applicazione
La sonda del misuratore di livello ad ammettenza a radiofrequenza è installata nel serbatoio di accumulo, e attraverso la sonda si ottiene la variazione del segnale a radiofrequenza causata dalla variazione del livello.L'estremità dello schermo di guida della sonda può impedire alla corrente RF di passare attraverso il materiale sospeso per formare un anello, garantendo così l'accuratezza della misurazione dello strumento.
Caratteristiche del progettodiNYSP-M18 Trasmettitore di livello di ammissione RF a manutenzione gratuita con ampia applicazione
◎ anti-impiccagione: l'esclusivo design del circuito dello scudo di guida migliora l'abilità anti-impiccagione
◎ intervallo di alimentazione: intervallo di funzionamento dell'alimentatore: 13 ~ 35 vdc
◎ temperatura di processo della sonda: - 100 ℃ ~ 800 ℃
◎Nessuna misurazione della zona morta, può essere applicata a un'ampia gamma di occasioni di misurazione del livello del materiale di oltre dieci centimetri o anche di diversi centimetri
◎Il campo di misura massimo può raggiungere centinaia di metri, anche centinaia di metri
◎La misurazione dell'interfaccia del materiale viscoso è un grande vantaggio di questo strumento
◎ uscita stabile e affidabile, resistente a ceneri volanti, materiale in caduta, vapore acqueo, cristallizzazione e cera
◎nessun movimento, nessuna parte facile da indossare, nessuna pulizia regolare, manutenzione e debug
parametri tecnicidi NYSP-M18 Trasmettitore di livello di ammissione RF a manutenzione gratuita con ampia applicazione
Applicazione tipica | Liquido (corrosione, conducibilità, bassa costante dielettrica, agitazione, interfaccia, disidratazione elettrica, viscosità, pozzo profondo, gamma ultra ampia e altre occasioni) |
Polveri (conducibilità, polvere isolante, ecc.) | |
Solido (solido di conducibilità, isolante, isolante ad altissima temperatura, ecc.) | |
Modello di prodotto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Forma dell'antenna
|
Cavo morbido, cavo morbido isolato, cavo morbido non isolato, stelo rigido, stelo rigido isolato, stelo rigido isolato su entrambe le estremità, stelo rigido cilindrico |
Materiale dell'antenna | PTFE,304,316 |
campo di misura | 3 m, 20 m (il pozzo profondo può misurare centinaia di metri e può essere personalizzato) |
Lunghezza d'onda | 635-650 mm |
Precisione di misura | 0,05%~0,1%FS |
Alimentazione elettrica | 24 V CC |
uscita del segnale |
4...20mA/HART/RS485/Modbus…. |
Temperatura di processo | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500℃ |
Pressione di processo |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
Connessione al processo | filettatura, flangia (selezionabile) |
Interfaccia elettrica | M20*1,5,½ ″NPT |
livelli di protezione | IP65, IP67, IP68 (selezionabile) |
Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
